基于AC/DC控制芯片的原边反馈技术

　　原边反馈AC/DC控制技术是近10年发展起来的新型AC/DC控制技术，与传统的副边反馈的光耦加431的结构相比，最大的优势在于省去了这两个芯片以及与之配合工作的一组元器件，这样就节省了系统板上的空间，降低了成本并且提高了系统的可靠性。在手机充电器等成本压力较大的市场，以及LED驱动等对体积要求很高的市场具有广阔的应用前景。

　　在省去了这一组元器件之后，为了实现高精度的恒流/恒压（CC/CV）特性，必然要采用新的技术来监控负载、电源和温度的实时变化以及元器件的同批次容差，这就涉及到初级（原边）调节技术、变压器容差补偿、线缆补偿和EMI优化技术。

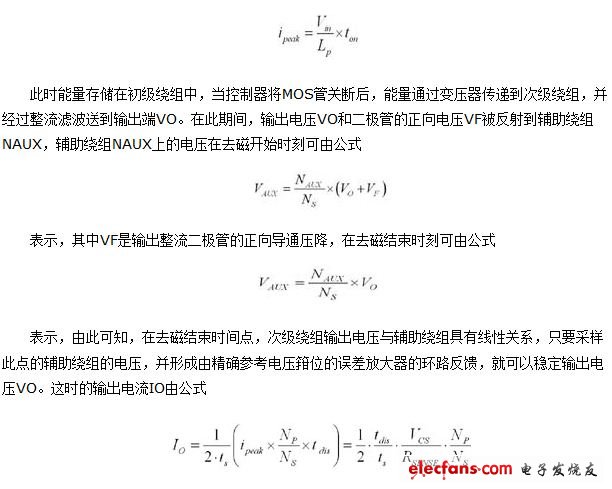

　　初级调节的原理是通过精确采样辅助绕组（NAUX）的电压变化来检测负载变化的信息。当控制器将MOS管打开时，变压器初级绕组电流ip从0线性上升到ipeak，公式为

　　表示，其中VCS是CS脚上的电压，其他参数意义如图1所示。这是恒压（CV）模式的工作原理。

　　其中C1是一个小于0.5的常数，VCSLMT是CS引脚限压极限值。

　　在使得去磁时间与开关周期的比例保持一个常数后，输出的电压和电流就都与变压器的电感值无关了，因此在实用层面上降低了应用方案对同批次电感感值一致性的要求，从而降低了大规模生产加工的成本。
