如何建立一个可扩展的基于晶体管的防盗报警器

　　如何建立一个可扩展的基于晶体管的防盗报警器

　　这是一个简单的晶体管的防盗报警电路。它的功能包括自动出入境延误 - 贝尔一起定时切断复位。它的设计是与常闭输入设备类型，如通常使用 - 磁簧触点 - 微动开关 - 铝箔胶带 - 和PIRs。

　　基本的报警有一个“退出/进入”地带和“即时”地带。这将在许多情况下是足够的。但是 - 大型建筑物，最好分成若干较小的区域。报警的模块化设计意味着你可以添加到系统一样那就尽可能多的区域。他们是“即时区” - 并可由两个常开和常闭触发输入装置

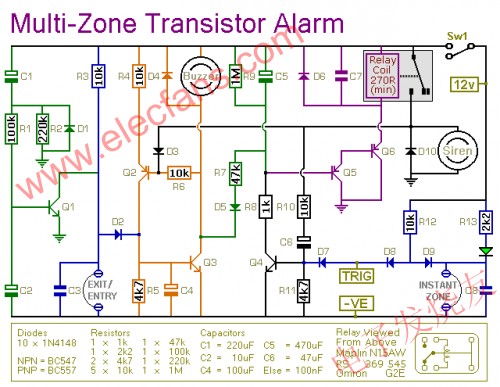

　　示意图

　　它易于使用。确保绿色LED照明 - 然后使用开关SW1的警钟。你有30秒左右离开大楼。当您返回并打开门 - 蜂鸣器会响起。你有大约30秒关掉了警钟。如果你没有这样做 - 海妖会响起。

　　而至少有一台交换机的触发仍然开放 - 海妖将继续健全。但是 - 如果触发电路已恢复 - 警报将大约10分钟后重置本身。当然 - 你可以随时开启关闭的警报器关掉了警钟。

　　由于制造公差 - 任何延迟精确的长度取决于您所使用的实际电路中的元件的特性。但是 - 在某种程度上 - 通过改变R2的值是R7和R9的，你可以调整出境，入境和复位时间，以满足您的要求。增加值增加了时间 - 反之亦然。

　　如果你不希望“即时”地带 - 遗漏的D7，D8及D9公路，R12的，R13类型，C8和绿色LED。

　　Stripboard 布局

　　材料清单
