如何构建基于单个区域晶体管报警器

　　如何构建基于单个区域晶体管报警器

　　说明

　　该电路具有自动出/入延误 - 计时贝尔/警报器截止 - 和系统重置。它为常开和常闭开关提供 - 并将满足通常的输入设备(压力垫，磁簧，铝箔胶带，PIRs和惯性传感器)。欢迎转载，本文来自电子发烧友网(http://www.elecfans.com/)

　　如果不安全的 - 蜂鸣器会响起，当你在报警开关。在这种情况 - 你应该关闭一个开放的窗口或门等报警，并检查是否所有的触发器开关完整 - 当你的报警蜂鸣器不发声开关。相反 - 自动退出延时将开始。

　　你有30秒左右离开大楼，并关闭你身后的门。当您返回并打开门 - 蜂鸣器会响起。然后你有大约30秒的报警开关关闭。如果你没有这样做 - 报警会响起。

　　报警时间将声音的最大长度 - 不固定。截止计时器开始运行时，只触发电路已恢复。虽然常闭开关保持开启 - 或常开开关保持闭合 - 白净将继续健全。

　　如果你希望你的警报器关掉10分钟后 - 所有这些需要的是一个简单的修改触发电路。然后切断计时器开始运行的报警被激活的时刻。而警报器将停止后10分钟 - 不论触发开关的状态。

　　退出延时，进入延时和停止时间可通过改变R4的改变，R12的分别与R13类型的值。问题5和Q6确保进入延时和警报器截止定时器总是以C7要么完全充电或完全放电的要求。如果你能忍受略少精确的时间间隔，然后离开了问题5，问题6，R14的，R15的，R16的，R17的，C8。

　　在惯性传感器的灵敏度调节，设置为最低值 - 会激活报警。如果你没有利用惯性传感器 - 替换为27k固定电阻R8。如果你不使用常开开关 - 遗漏的R1，C1和适合R2和C2之间的联系。欢迎转载，本文来自电子发烧友网(http://www.elecfans.com/)

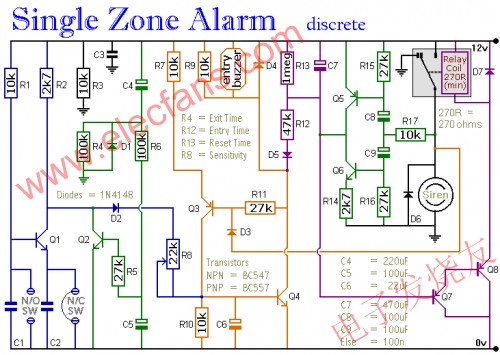

布局

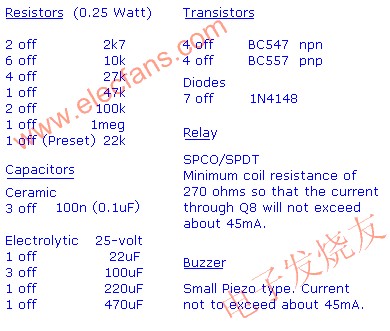

清单
