基于PLC的水电站空压机控制系统

　　随着电子技术、 软件技术、 控制技术的迅速发展，PLC(可编程逻辑控制器)也迅速发展， 性能优越，与原继电器的控制电路相比具有较大优势。PLC具有高可靠性、 丰富的I/O接 口模块、 模块化结构、编程简单易学、安装维护方便等特点。随着水电站自动化水平的不断提高， 有必要对空压机工作过程采用 PLC全自动控制， 并在远程操作室设置监控和报警装置， 以实现现场无人值守和远程监控、 报警。

　　1、控制系统的总体要求

　　水电站空压机采用 P L C自动控制系统应满足如下要求 ：

　　(1)控制系统电源为交直流在线式切换，以保证 PLC数据处理和控制在异常情况时( 电源切换) 能可靠进行工作。

　　(2)高低压气机 PLC控制屏，以压力反馈作为判据实现现地 PLC自动启停空压机。

　　(3)控制系统应配有I/O模块、中央处理模块、通信模块、电源模块、模拟量模块等运行所需设备，全部模块均为固态插入式标准化结构组件，应符合工业控制级以上标准。

　　(4)必须满足电厂现场运行条件，具有高稳定性和抗干扰性能。

　　2、控制系统硬件设计

　　2、1 系统方案

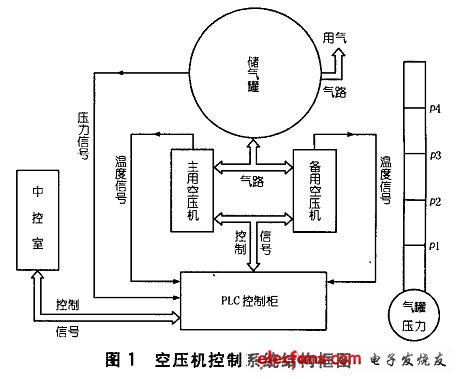

　　根据电站空气压缩设备的技术要求，设计的控制系统结构如图 l 所示。
