基于PLC的集中控制系统

　　1 引言

　　据我了解虽然我国各城市较早的建立了排污系统，但管理也比较落后原始，每个泵站还由人工管理;随着城市的不断扩大，污水池不断相应增加，由于污水池零星分布在整个市区，若按原先管理模式，需要消耗大量资金，管理和控制也非常麻烦，效率极低下，完全不能适应现代城市发展的需要。为了提高管理工作的信息化水平，提高城市污水的处理能力，减少企业人员不断增加带来的沉重负担，提高企业效益，必须从原来的人工管理改造为计算机远程自动化管理，建立网络管理体系是一个必然趋势。

　　2 系统设计思想

　　采用分级分布式计算机控制系统，对工艺过程进行集中管理、分散控制。其总体设计思想是：利用电信的虚拟专用网络VPN作为整个系统的通讯网络，做到不管有多少个泵站和多少个水池，距离有多远，所有的控制和看管工作均由PLC和计算机远程自动完成。并且实现了客户端之间的无关性，可实现多客户端操作，使客户端机器协调工作，提高整个排污系统的工作效率。节省大量资金，减少人员编制，提高管理，具有很极大的经济效益和社会效益。同时提供多级容错机制，保证系统能够安全顺畅地运行。

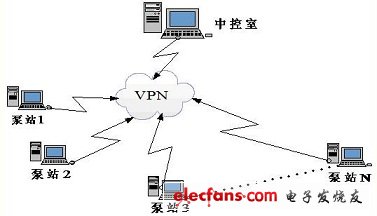

　　图1泵站网络示意图

　　3 控制系统简介

　　本系统由计算机主机，可编程控制器(PLC)，液位传感器组成，电能统计电度表组成。系统嵌入进原先的控制系统中，既保留了原先的的控制功能又添加了新的远程自动控制功能和大量的数据存储和分析统计功能。系统可根据操作人员在计算机中设定的参数，在不同水位下自动开停机，也可由操作人员在计算机上直接开停机。每台水泵及格栅机均可通过转换开关选择受计算机自动控制;如果计算机遇到故障还能由PLC里的控制系统完成自动控制各机器功能;或脱离计算机控制，改为原先的控制系统。在计算机自动控制时，系统每天自动转换工作水泵的优先开机顺序以平均各水泵的工作时间。系统的监控界面可供值班人员监控各台泵的工作情况，流量，水位等参数。系统提供数据储存和报表查询，打印功能。

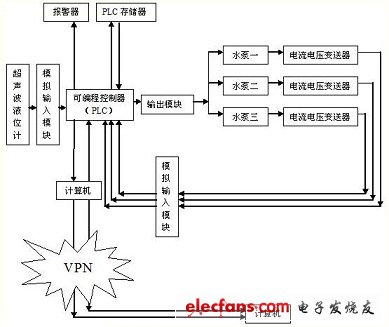

　　图2 系统方案示意图
