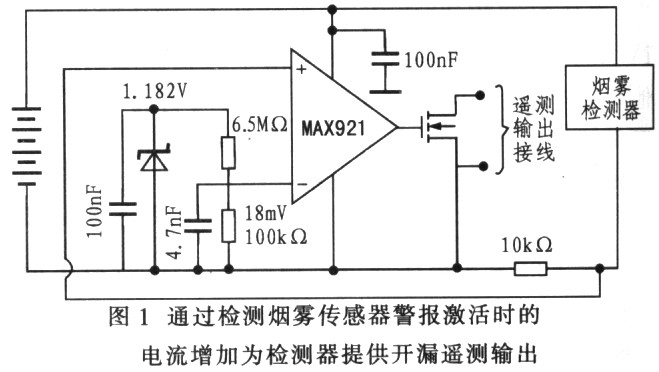

基于离子的烟雾检测器便宜且有效，除了安装在室内外．还经常安装在车库及其他室外建筑中，这些设计需要把报警信号送回房间或家庭安全系统。图1所示电路通过检测传感器警报时的工作电流提供检测器的遥测输出。正常监视模式下，工作电流只有50μA．触发报警时电流超过3mA。该电路由烟雾检测器的内部电池供电，对检测器影响很小。图中所示比较器具有较宽的工作电压范围、低工作电流和内置电压基准。

典型静态工作电流小于3μA。电路输出结构为开漏极FET，可驱动家庭安全系统或触发射频模块把信号送回住处。VN88ADF’型FET可连续驱动1A以上电流．整个电路的工作电流小于3．1μA。

触发报警后．经过检测电阻器的电压大于30mV．因此电路触发点设为18mV。因为激活态和非激活态的差别很大，所以比较器的滞回电压最小。电容器起到降低噪声、降低射频噪声敏感度的作用(18mV点处的4.7nF。电容器要采用低泄漏的聚脂电容器)。如果这个烟雾检测器连接家庭安全系统，注意在电池电量快用完的情况下，间歇性地激活警报的同时，也将激活报警遥测输出。
