　　力矩电机接线图

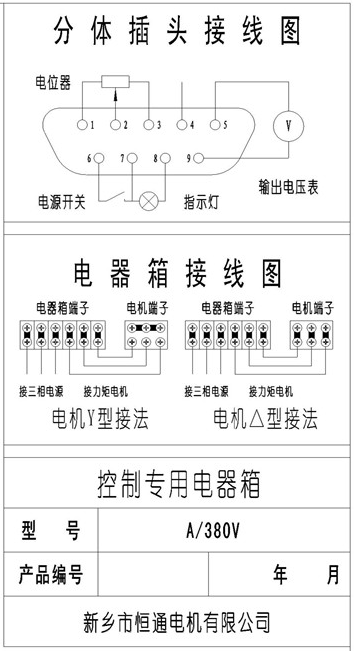

　　力矩电机控制器目前市场有两种，下图是通用型最常用的接线方法。

　　注意事项：

　　力矩电机在接线之前，还应检查步进力矩电机的绝缘，最好在接线之前完成对力矩电机的单体调试检查，当力矩电机符合现行规范要求时，再接外部线。一般低压力矩电机的绝缘电阻要求大于0.5MΩ，摇表使用500V。

　　但是，力矩电机的励磁绕组和电枢绕组如果相互间接反，就可能使力矩电机电枢带电时，励磁绕组不带电而失磁，使力矩电机空载时可能飞车，重载时烧坏转子。因此，力矩电机的电枢绕组和励磁绕组的外部接线绝对不可相互间接错。

　　力矩电机的外接线。力矩电机接外部电线之前，应先检查端盖内的各个绕组引出端是否有松动现象，当内部引出线的压接螺丝上紧之后，才能按要求的接线方法连结短路片，并压接外部线。

　　力矩电机在试运转时，要监视力矩电机的电流是否超过规定值，并作记录。另外，还应检查下列项目：

　　（1）力矩电机的旋转方向是否符合要求。交流力矩电机反向时，任意交换两根力矩电机接线即可;力矩电机反向时，可以交换两根电枢电压接线，也可改变两根励磁电压接线。

　　（2）力矩电机运行的声音符合要求，即无摩擦声、尖叫声、卡碰声及其他不正常的声音，否则应停机检查。

　　力矩电机控制器接线图

　　力矩电机控制器为代替三相自耦变压器，而专门设计的一种先进的全电子化控制装置，能工作在电阻、电感性负载。该模块采用单片机设计，内置电压反馈，广泛应用于交直流电机调速，力矩电机调速、对变压器的原边调压、焊机、控温、电镀等。本控制器由于采用了电子调节，无触点磨损，电压调节平衡，启动性能好，本控制器具有体积小，重量轻、效率高、发热小、节约能源（经测定平均节能17%以上）。使用寿命长、安装、维修方便。主回路采用单相可控硅（反向耐压高），改变可控制硅的开放角大小，就能使电机或其它负载的工作电压从0到365V连续可调，也就实现了平衡地调压调节器速过程，以满足不同生产的工艺要求。工作稳定可靠。

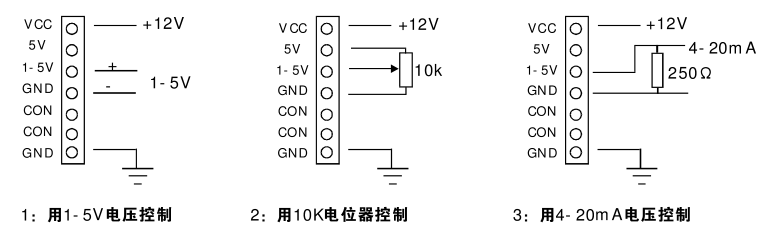

　　力矩电机控制器接线图如下：
