拆解Xiaomi小米运动对讲机 内置两颗敏芯股份的

对讲机作为一种即时的无线通讯设备，拥有着不受信号影响、更便捷的集群通讯、更持久的续航等优势，能够帮助用户进行团队成员之间的快速、便捷沟通。近日，小米推出了一款专为运动设计的对讲机产品，拥有着非常小巧的机身，搭配多款磁吸可穿戴配件，满足滑雪、骑行、徒步等多场景的便捷使用。

小米运动对讲机在功能配置上，搭载了独立降噪芯片，可有效降低运动时的风噪影响，保持清晰的语音沟通；支持一对一、一对多对讲，通过小米对讲机APP可进行队伍的组建和管理，且组内成员位置共享，便于随时了解队友位置；还支持三 大运营商的4G网络，赠送免费一年使用的流量卡，实现最远5000公里的超长对讲距离。

针对于运动场景，小米运动对讲机还支持IP65级防尘防水，并采用了特制超低温电池，可在零下30°C为设备正常供电；另外，还可连接手机作为蓝牙音箱听歌、通话使用，同时支持唤醒语音助手，实现便捷语音控制。续航方面，待机时长36小时，连续使用时长24小时。下面来看看这款产品的详细拆解报告吧~

一、Xiaomi小米运动对讲机开箱

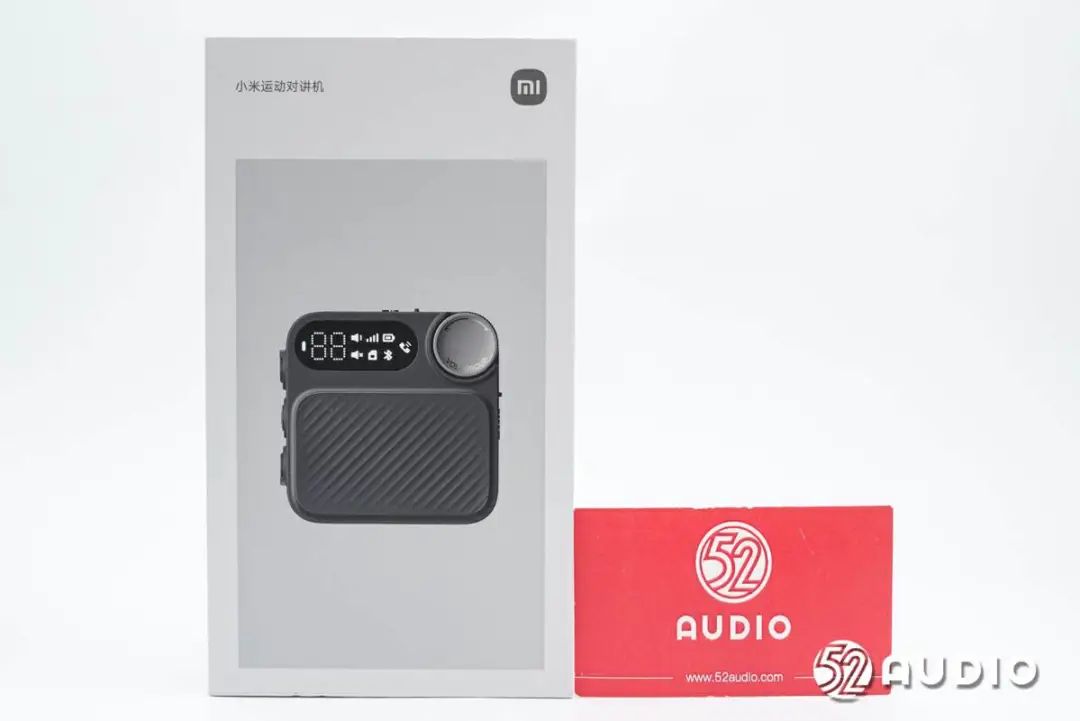

小米运动对讲机包装盒采用了简约设计，正面展示有产品的外观，品牌LOGO和产品名称。

打开包装盒，取出内部的所有物品，包括了小米运动对讲机、Type-C充电线、磁吸背夹配件、磁吸雪镜夹配件、SIM卡、挂绳、绑臂带和使用说明书。

随机标配的中国移动SIM卡，标注了注意事项：根据运营商物联网卡管理规定，将该SIM卡用于其他设备会造成停机锁卡。

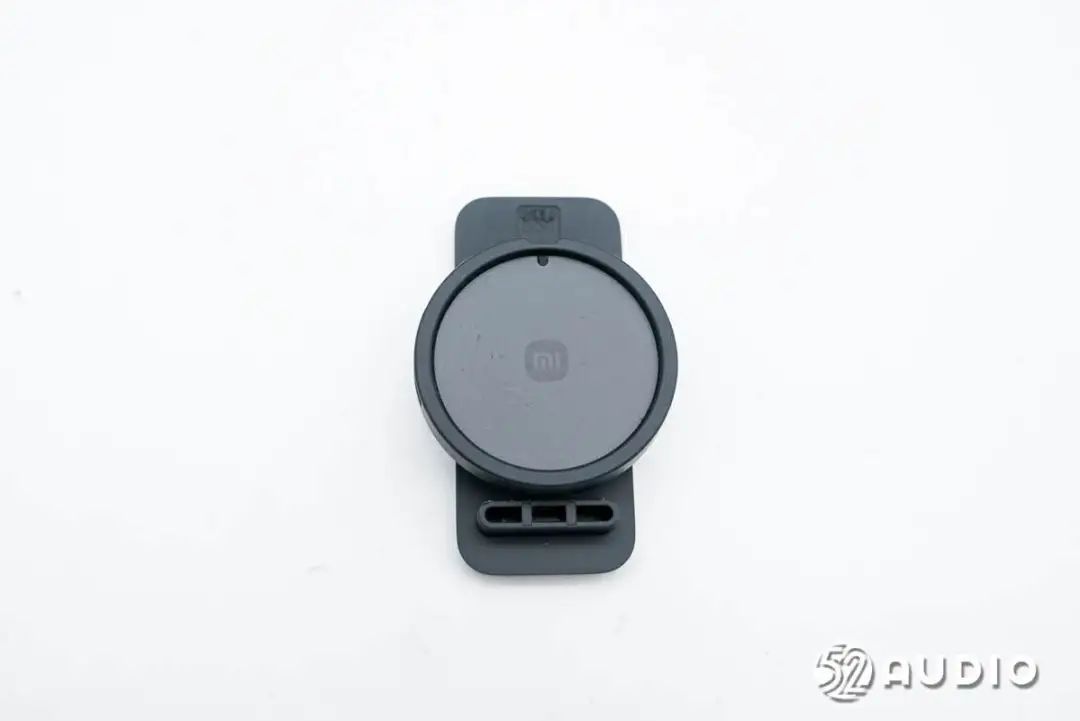

磁吸背夹配件，磁吸设计，固定稳定，使用便捷。

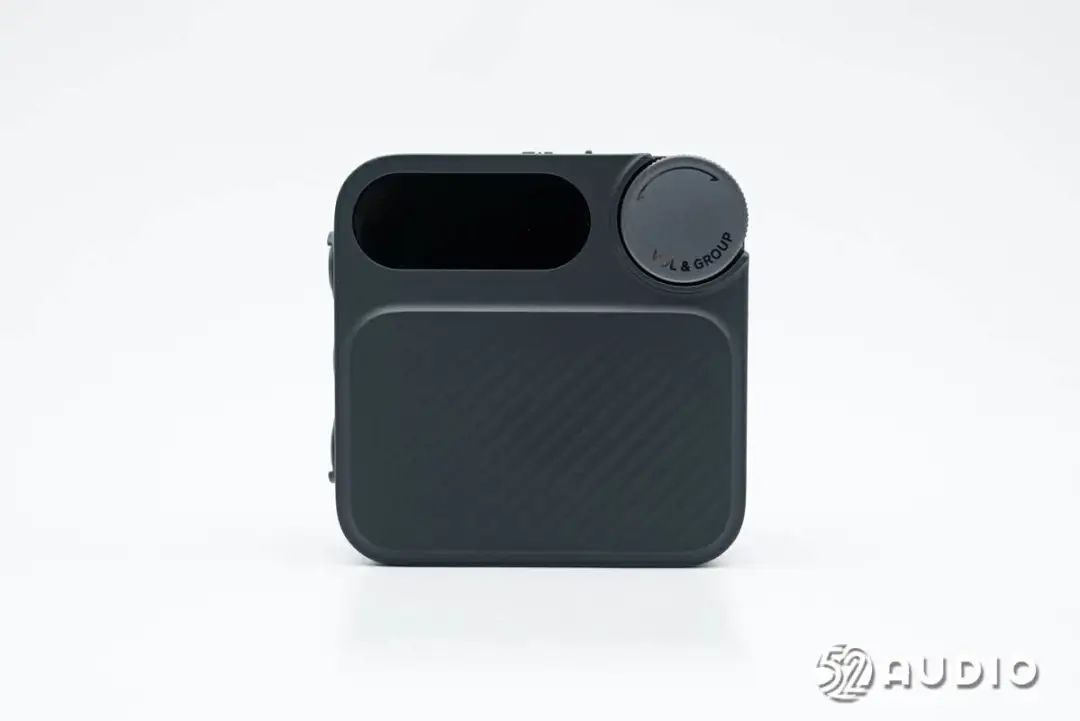

小米运动对讲机正面外观一览，采用了非常小巧的圆角方形设计，磨砂质感。正面斜纹设计的软胶区域为PTT通话按键，上方设置有显示屏和音量滚轮。

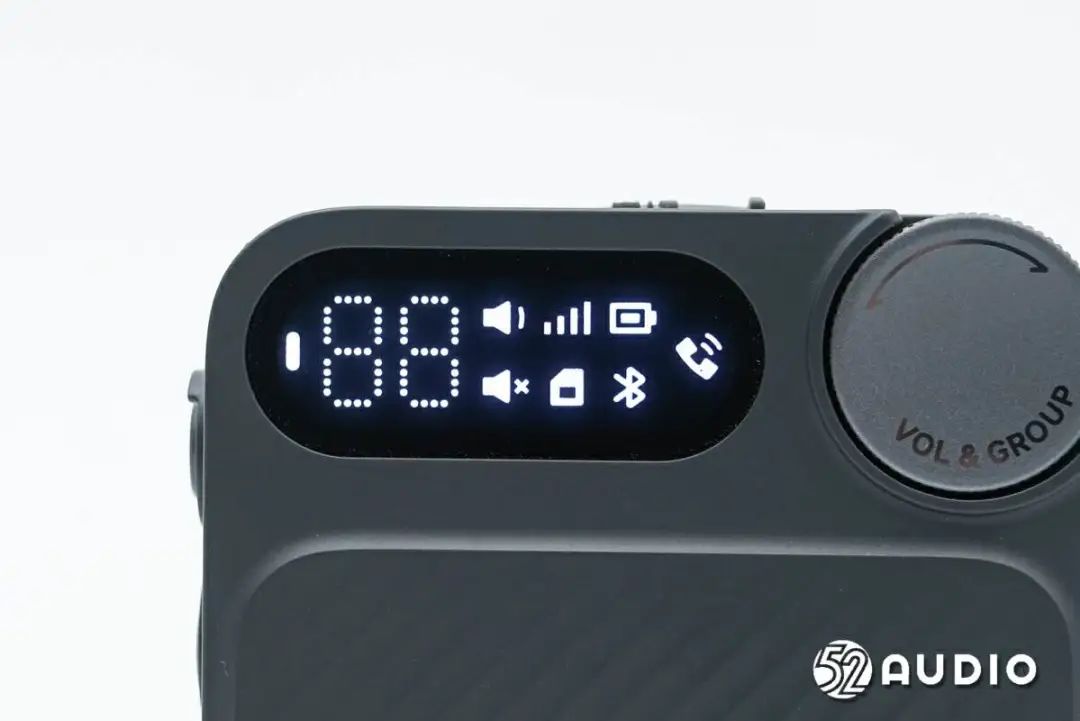

屏幕显示效果一览，可以更直观的查看对讲机的状态。

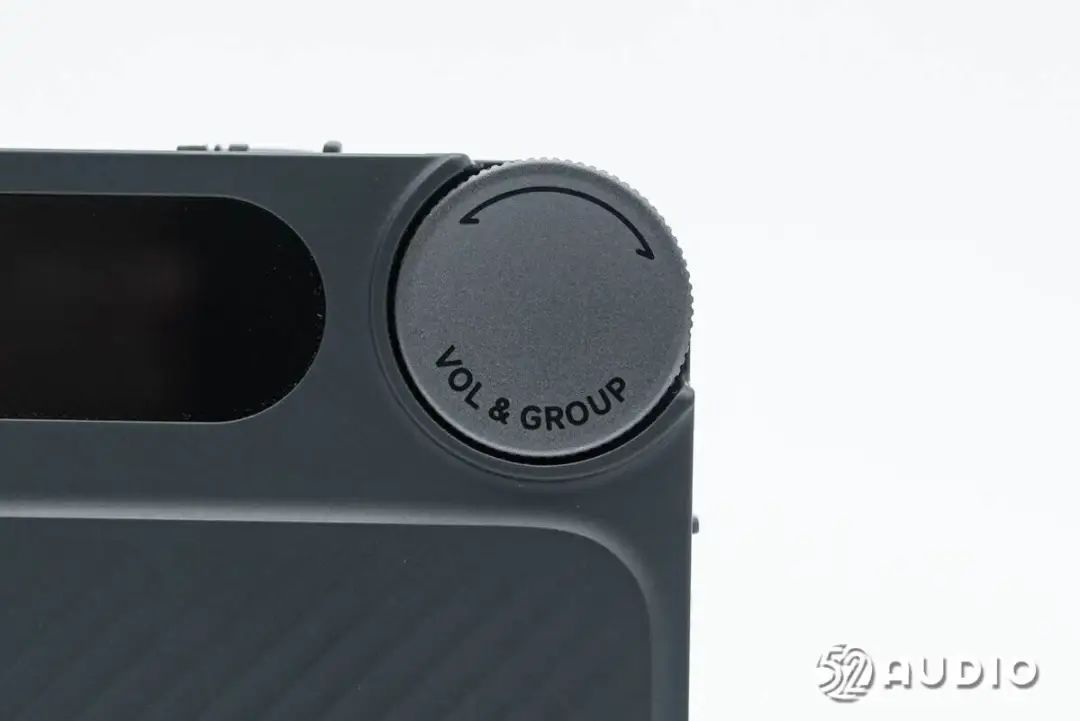

采用滚轮设计的音量旋钮特写，更便于运动中调节。

机身背部设置用于固定配件的磁吸结构，自动定位吸附且卡扣固定，取掉时需要旋转才能解开卡扣，所以不需要担心运动中脱落。

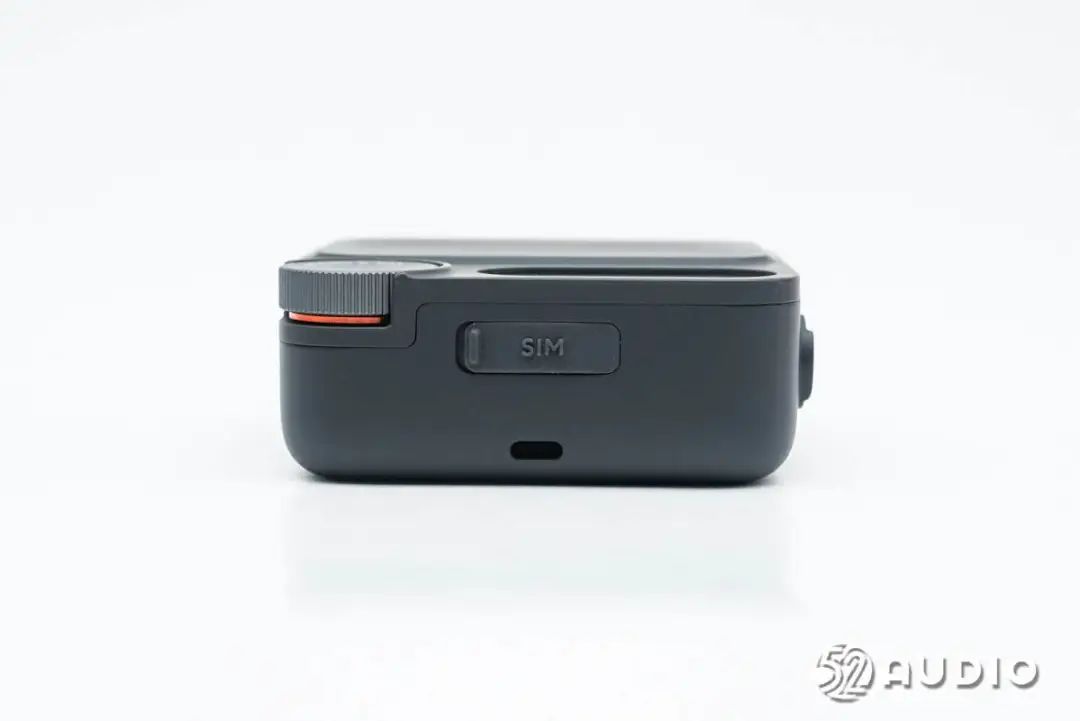

机身顶部设置有SIM卡槽，通过橡胶塞密封防尘防水。

机身右侧设置有Type-C接口，同样通过橡胶塞密封；右侧设置有麦克风拾音孔

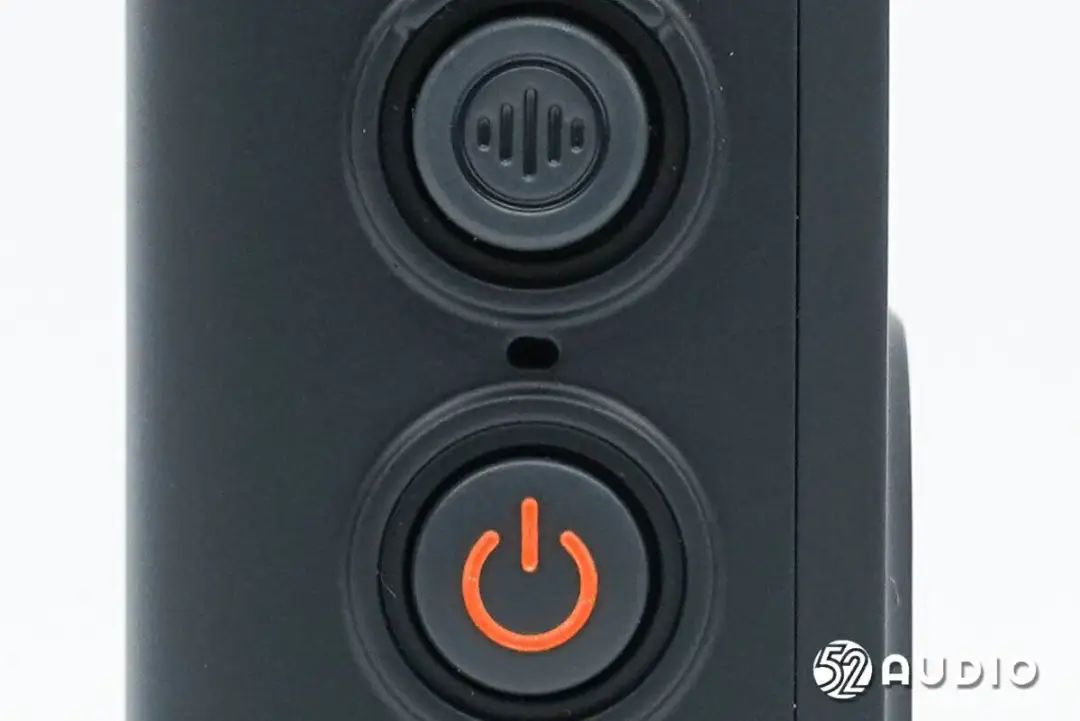

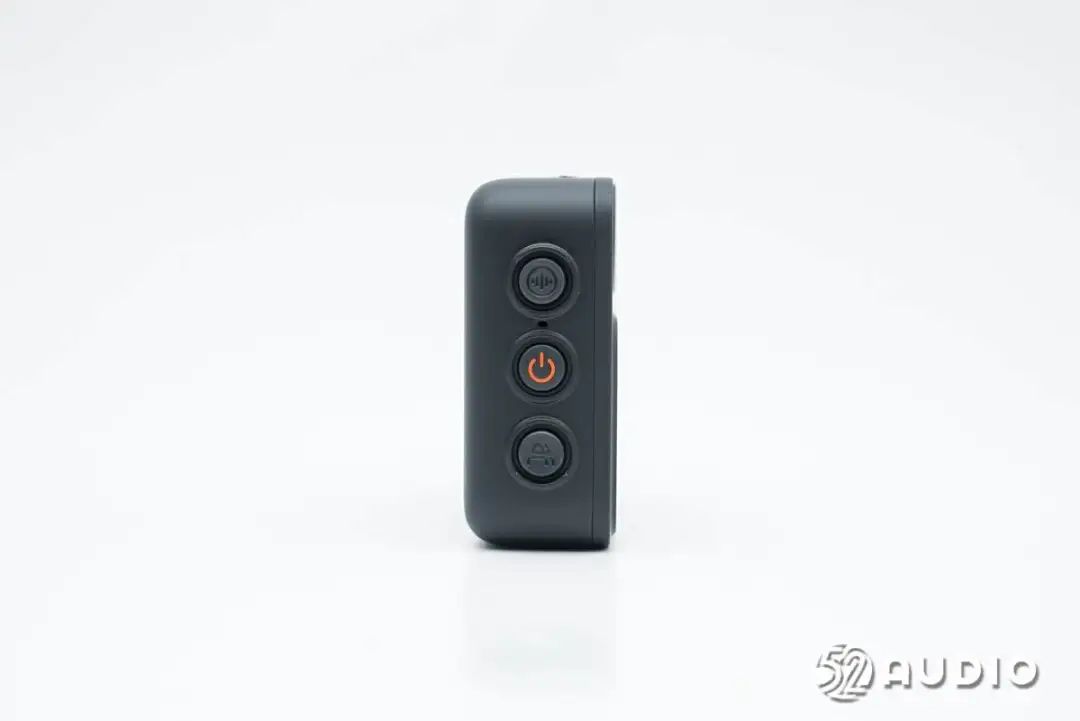

机身左侧设置有三颗功能按键，从上到下分别为功能键、电源键和组队键。

第二个麦克风拾音孔特写，两颗麦克风组成拾音阵列，提供更精准的拾音和降噪效果。

机身底部设置有扬声器出音孔，标注有部分产品信息。

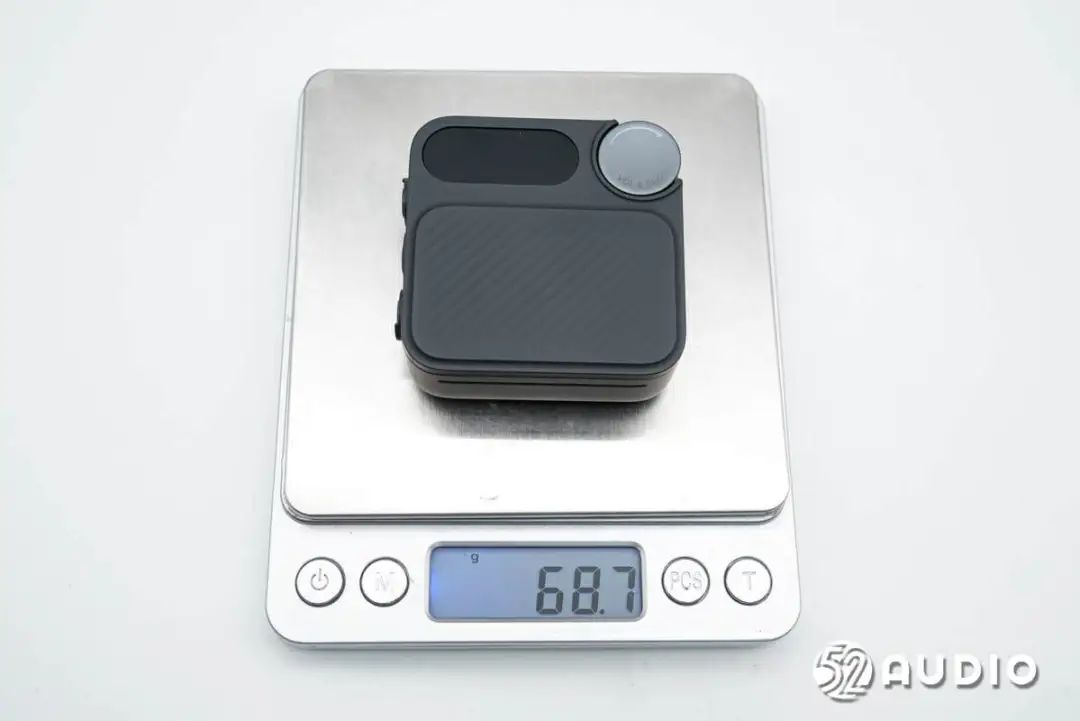

经我爱音频网实测，小米运动对讲机重量约为68.7g，非常的轻巧便携。

二、Xiaomi小米运动对讲机拆解

进入拆解部分，取掉机身正面盖板。

腔体内部结构一览，通过螺丝固定主板单元，与导线和排线通过连接器连接。

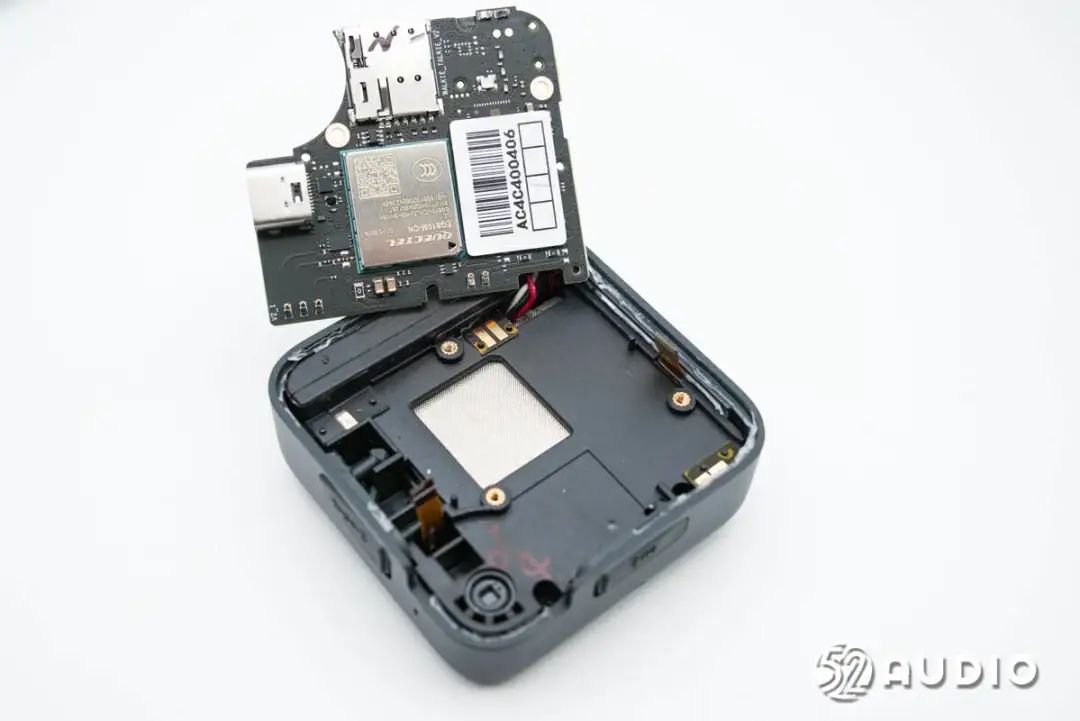

挑开连接器，掀开主板，下方设置有支架固定其他元器件。

卸掉螺丝，取出腔体内部的支架及固定的组件。

腔体底部结构一览，设置有三颗圆形磁铁，实现定位和稳定固定。

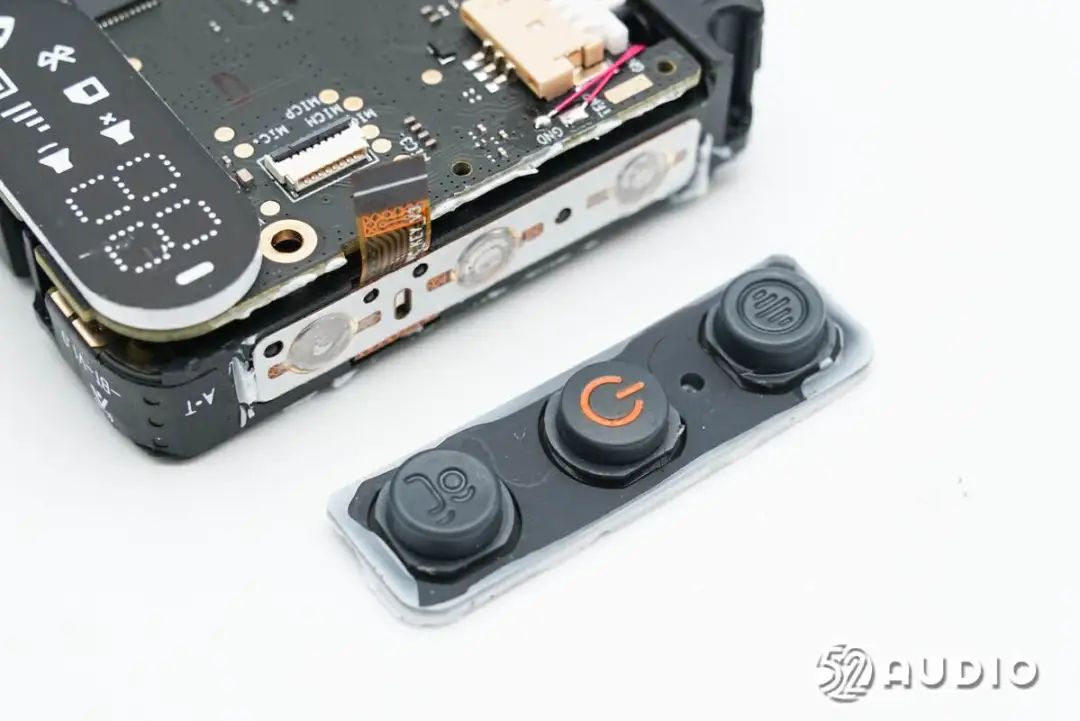

取掉支架侧边的功能按键键帽结构。

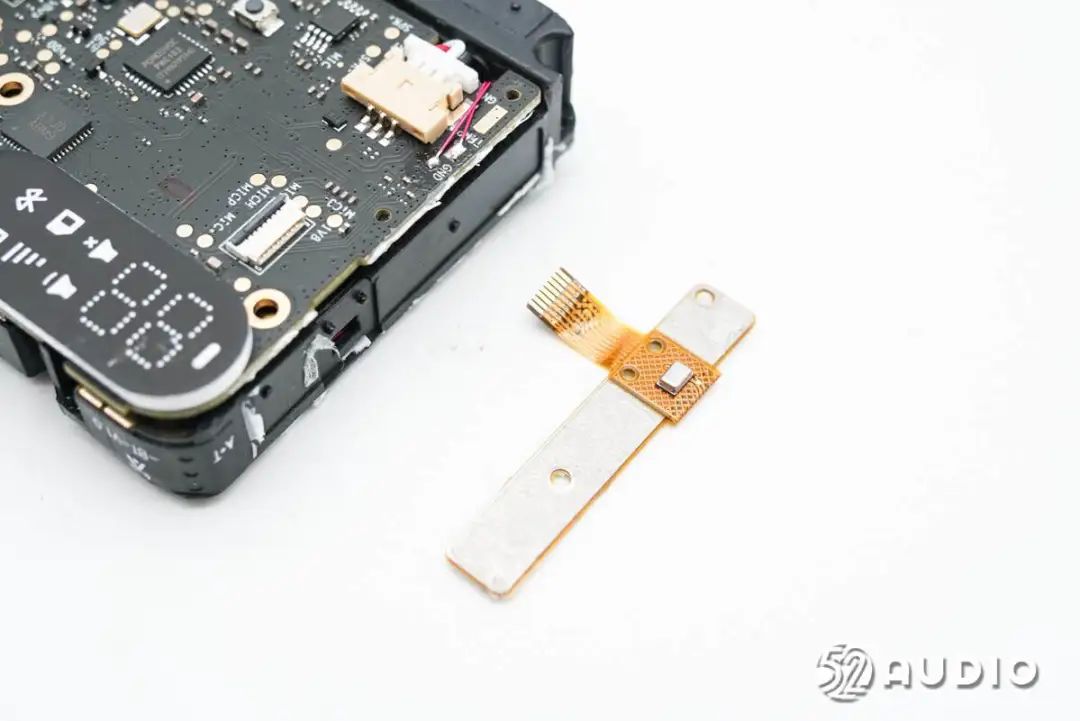

拆掉功能按键小板。

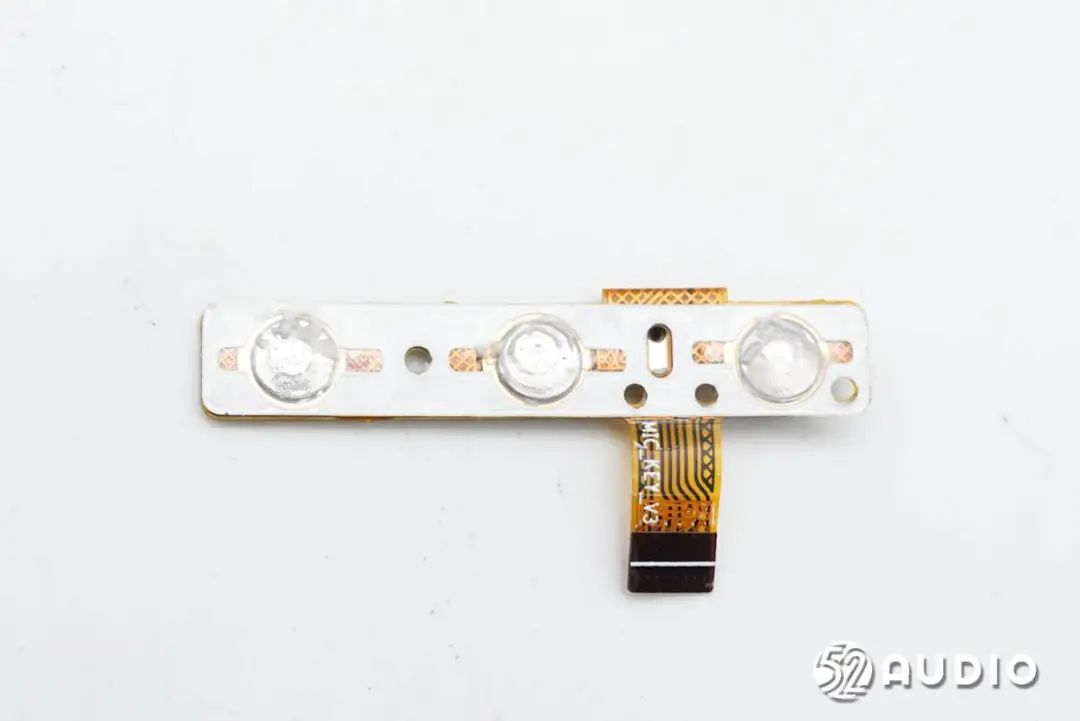

小板一侧设置有三颗微动按键，用于多功能控制。

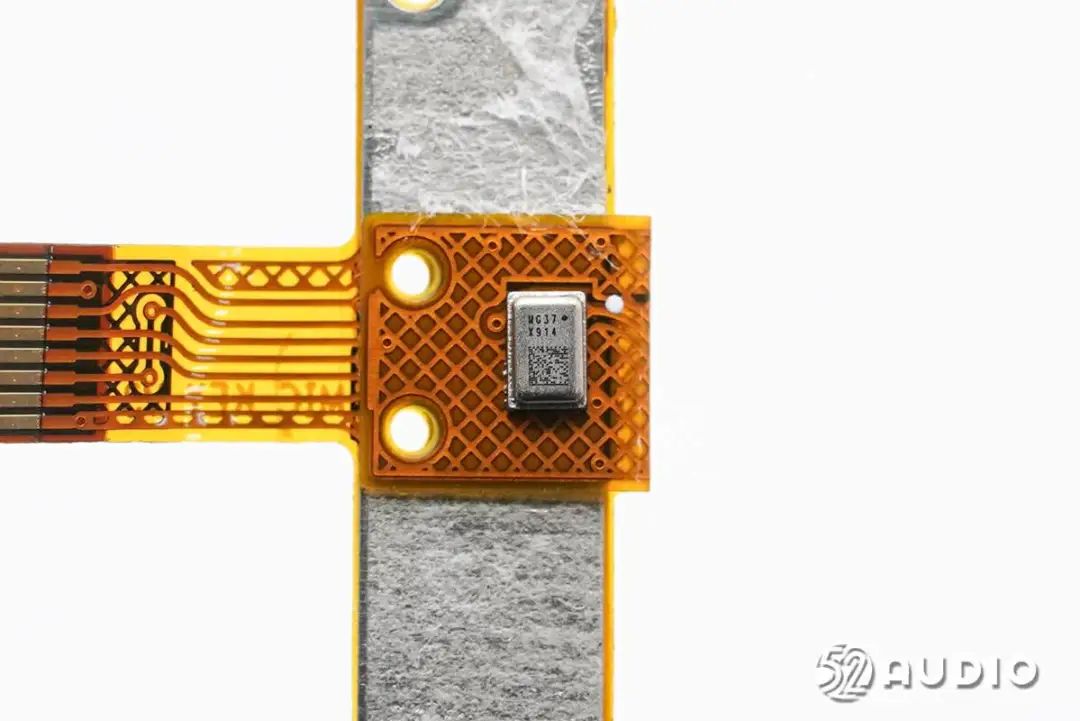

小板另外一侧排线上设置有镭雕MG37 X914的MEMS麦克风，用于语音通话、语音助手等功能拾音，来自敏芯股份。

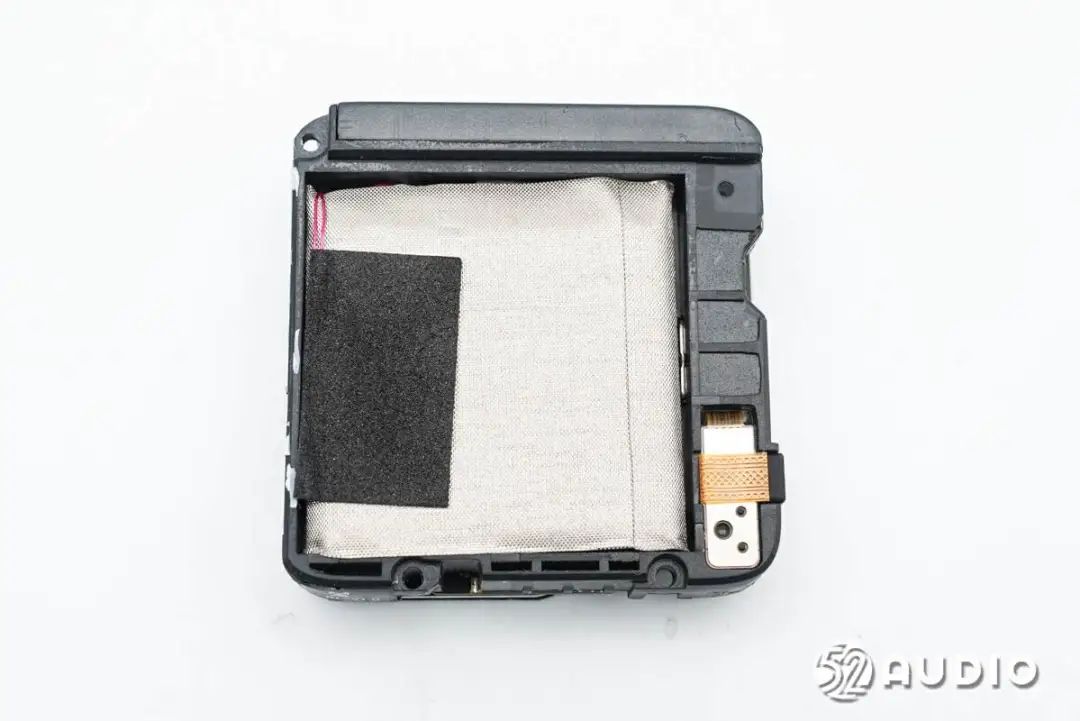

支架内侧固定的电池单元结构一览，通过导电布包裹，上面贴有用于检测电池温度的热敏电阻。

用于检测电池温度的热敏电阻特写。

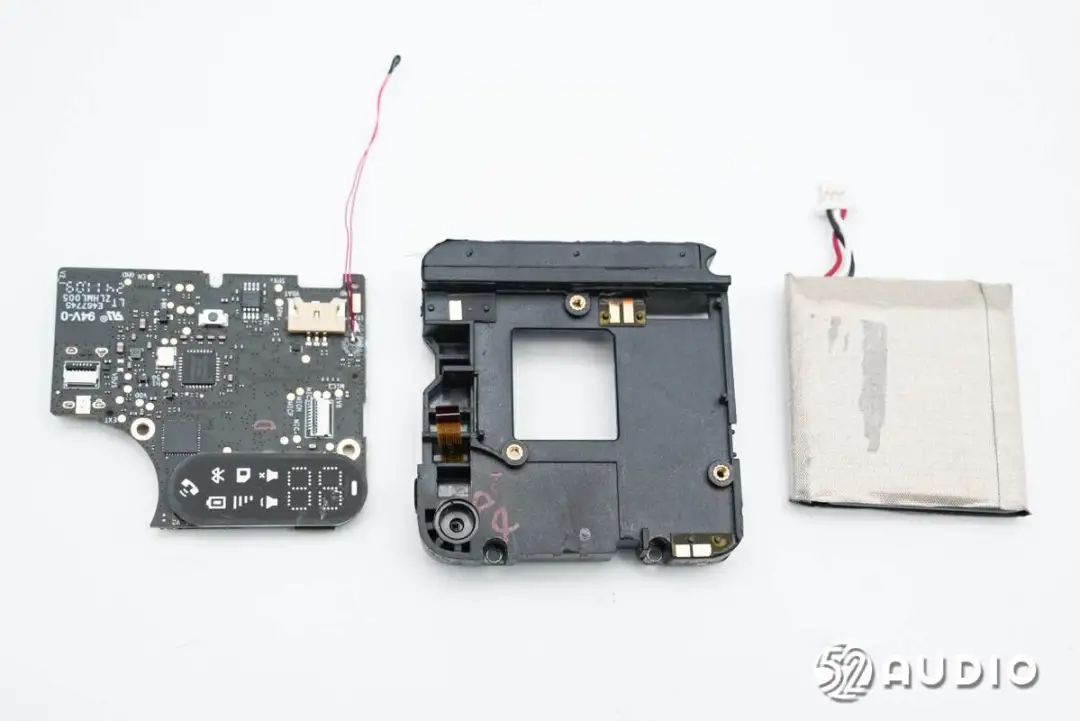

分离支架上的主板和电池单元。

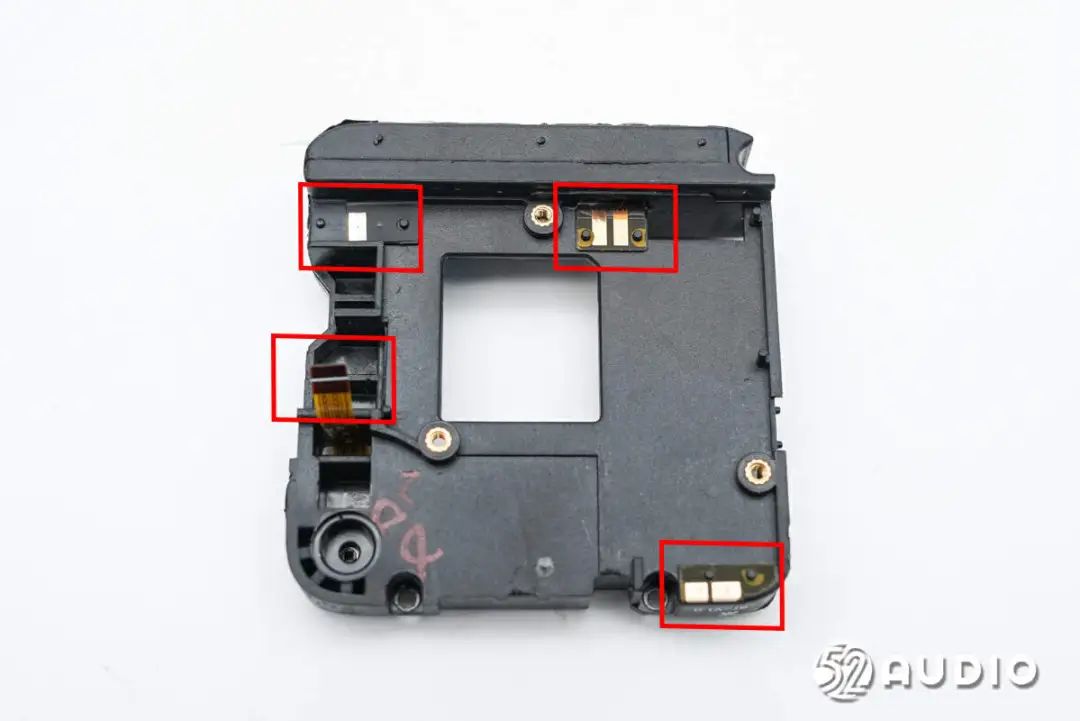

支架底部结构一览，还设置有三个触点和一条排线。左上连接RF射频天线、右上连接扬声器、左下连接音量旋钮和麦克风，右下连接蓝牙天线。

音量旋钮和麦克风结构一览，麦克风通过声学橡胶罩密封。

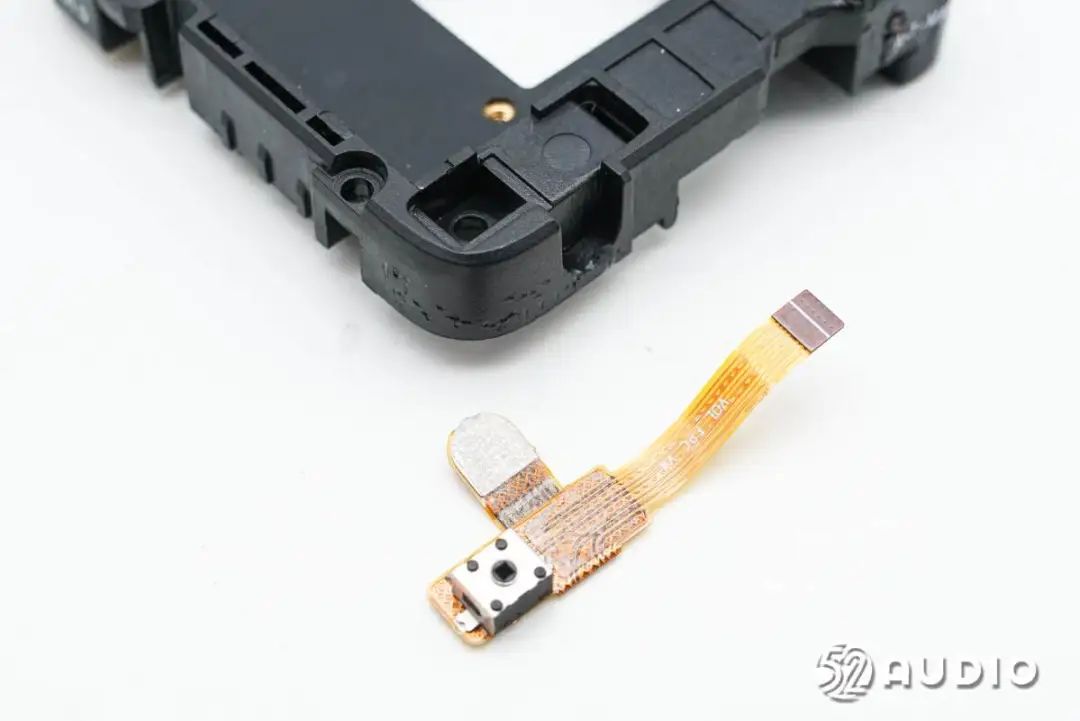

取掉音量旋钮和麦克风的排线。

用于音量调节的旋转编码器特写。

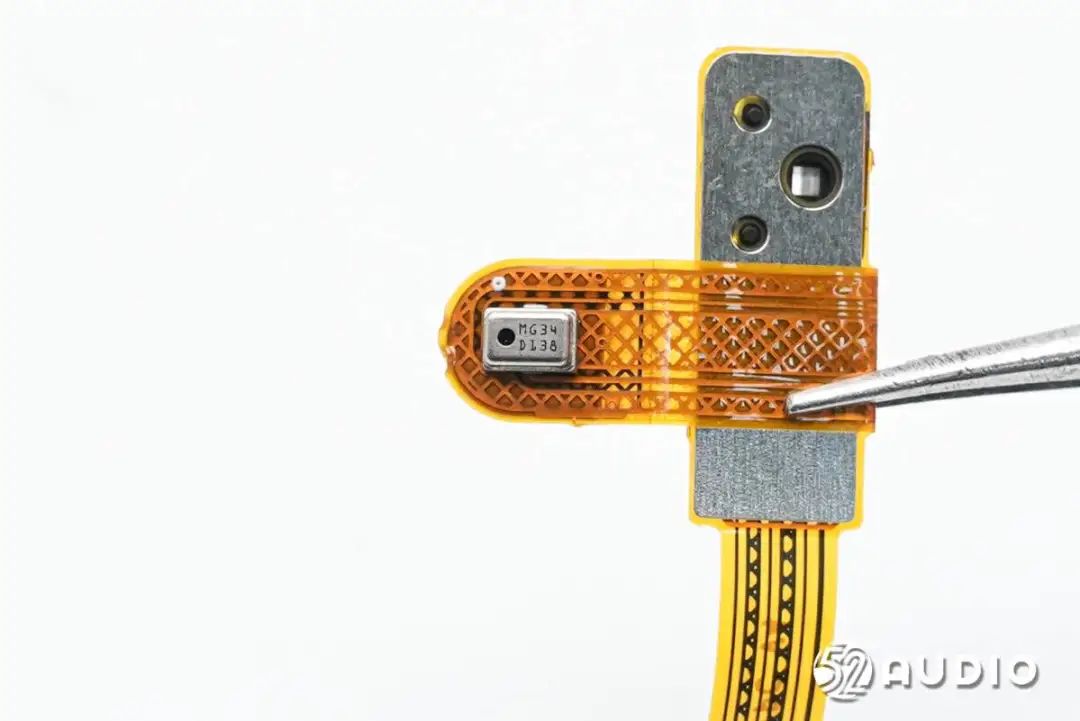

镭雕MG34 D138的MEMS麦克风，同样来自敏芯股份。

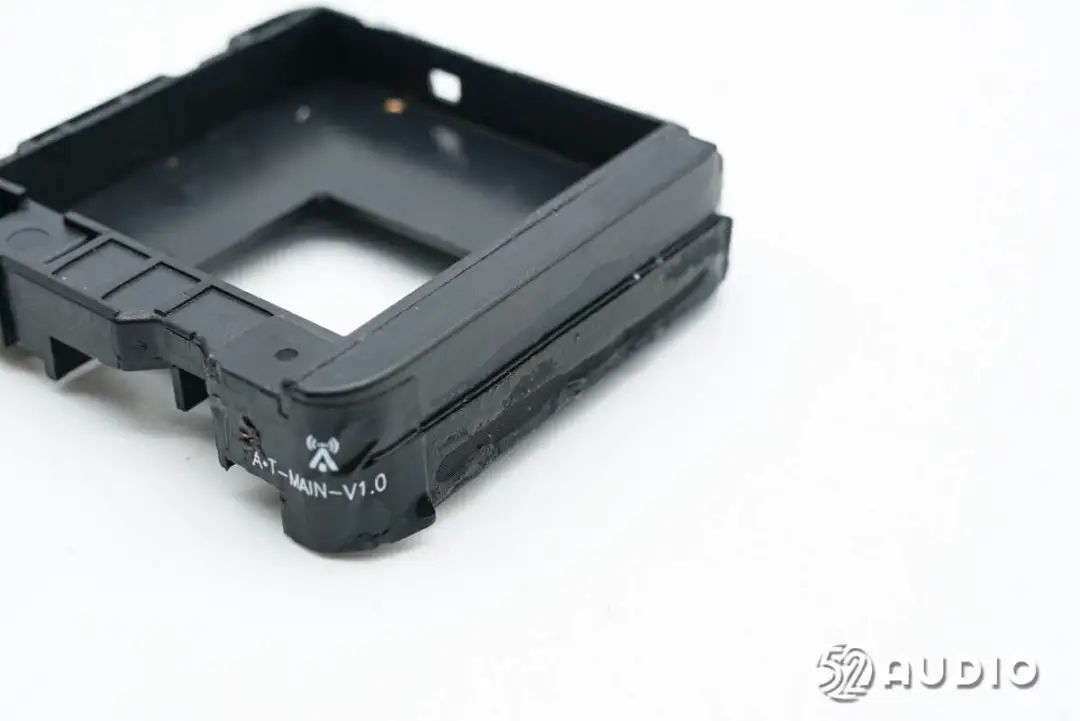

支架侧边的扬声器结构一览，出音孔通过防尘网防护。转角处贴有RF射频天线。

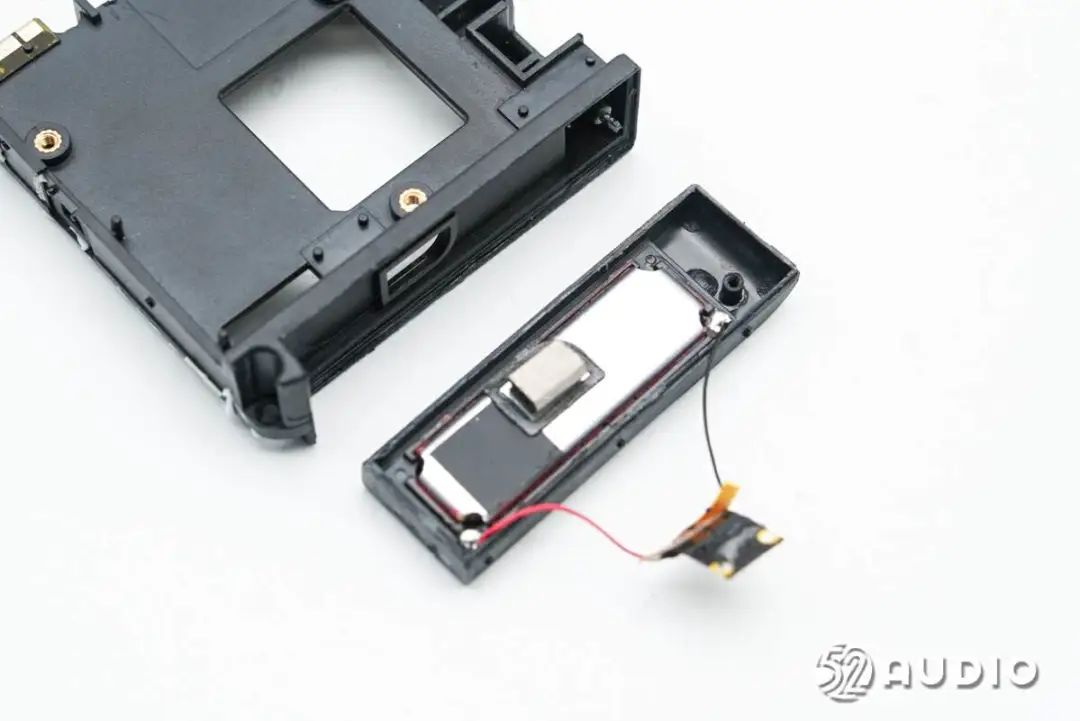

打开扬声器腔体。

小米运动对讲机内置的方形扬声器正面振膜特写。

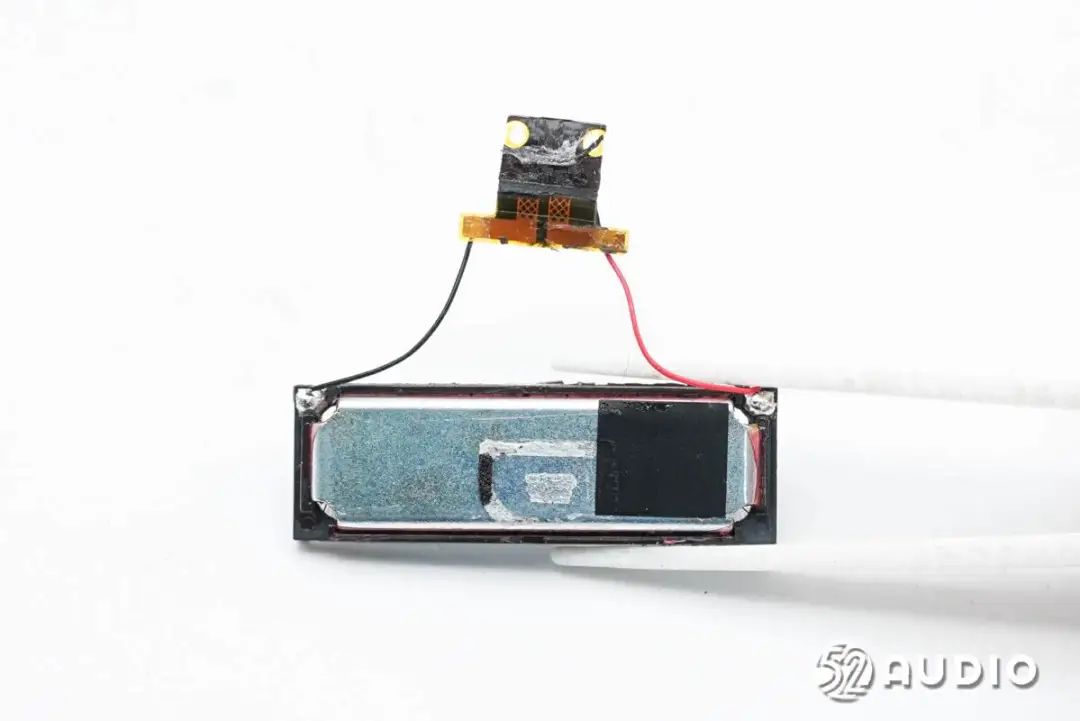

方形扬声器背面特写。

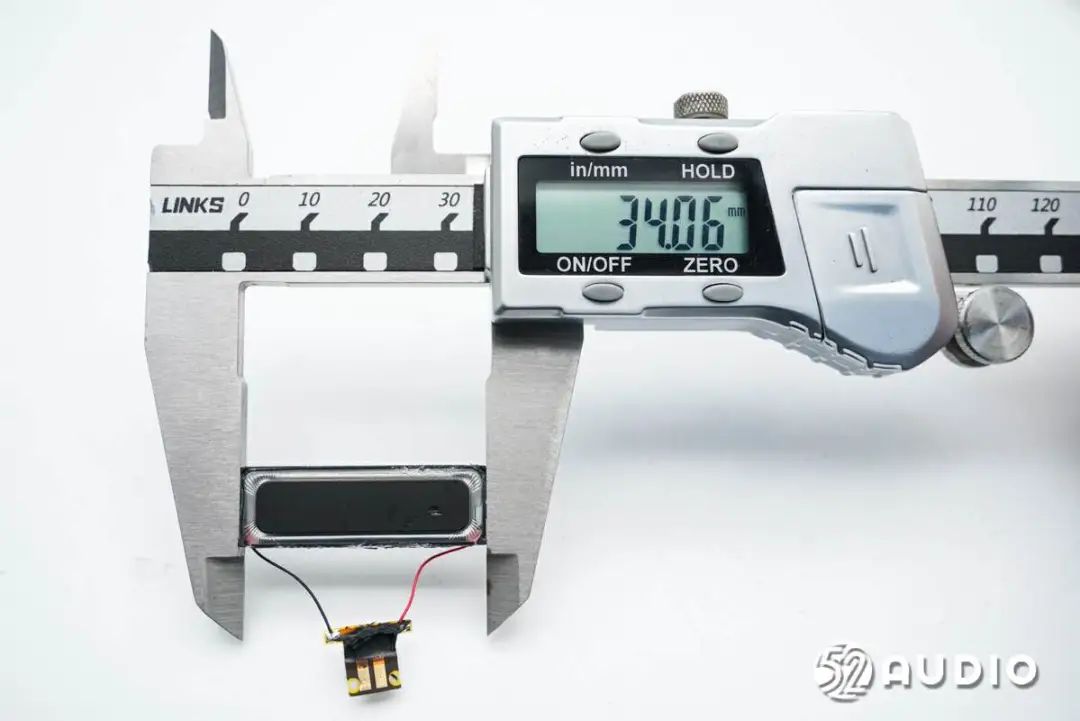

经我爱音频网实测，扬声器长度约为34.06mm。

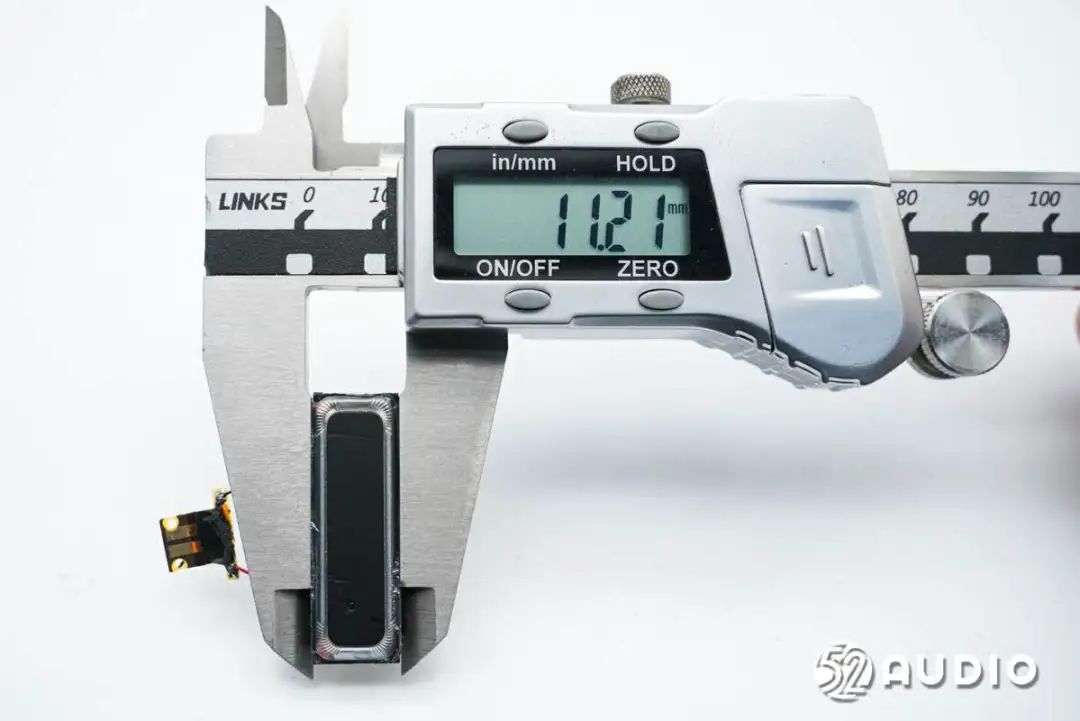

宽度约为11.21mm。

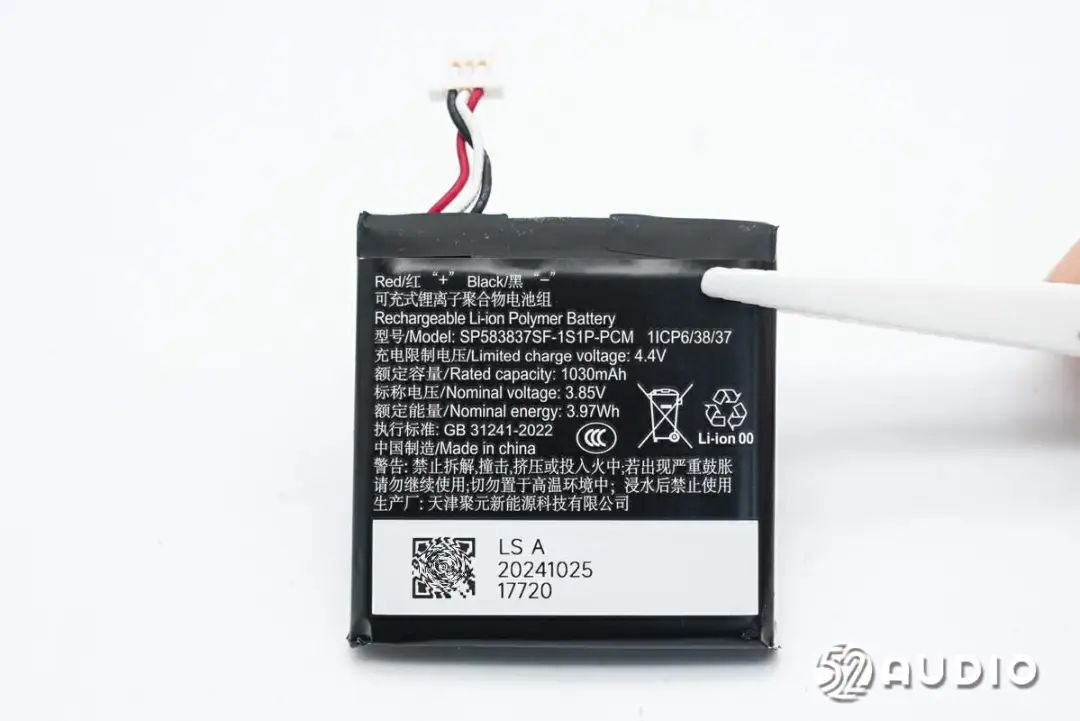

撕开外部导电布，电池标签上信息一览。可充式锂离子聚合物电池组，型号：SP583837SF-1S1P-PCM，充电限制电压：4.4V，额定容量：1030mAh，标称电压：3.85V，额定能量：3.97Wh，生产厂：天津聚元新能源科技有限公司。

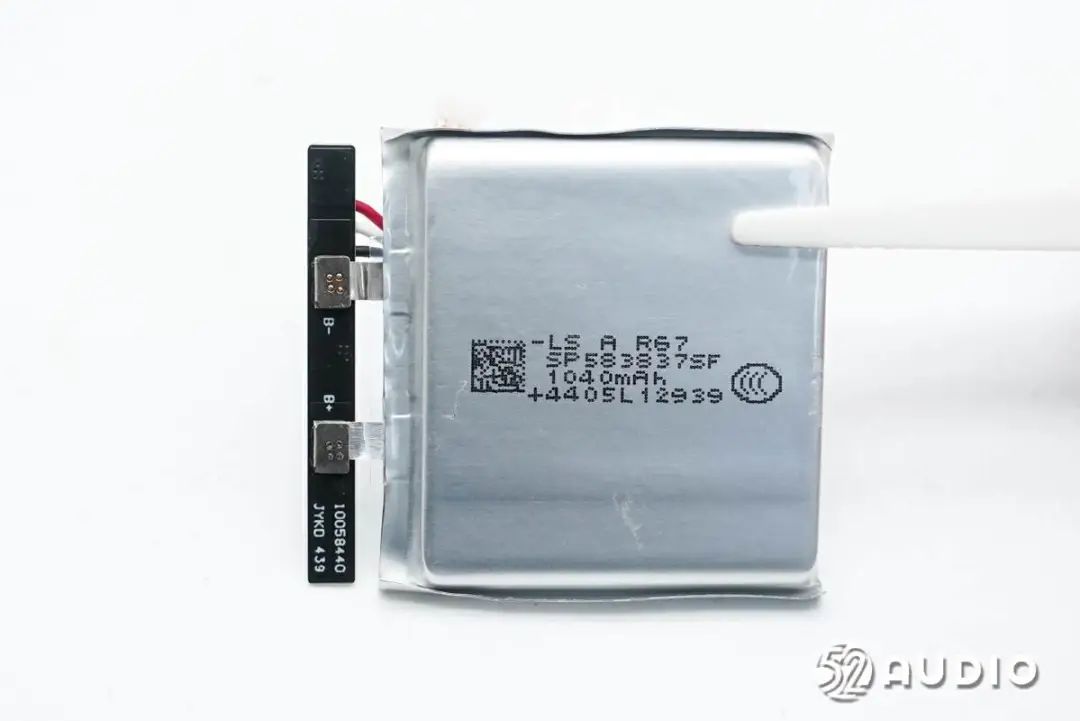

撕开外部绝缘保护，电芯上丝印信息一览。

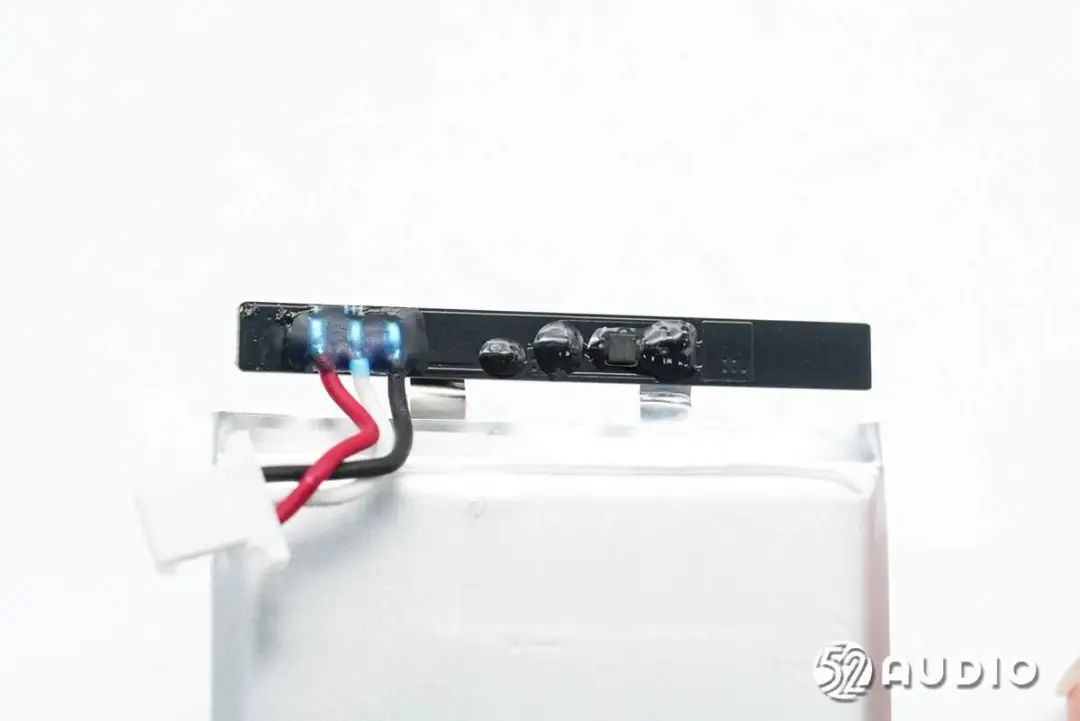

电池保护板一侧电路一览，设置有锂电保护IC，负责电池的过充电、过放电、过电流等保护。

电池保护板另外一侧电路一览。

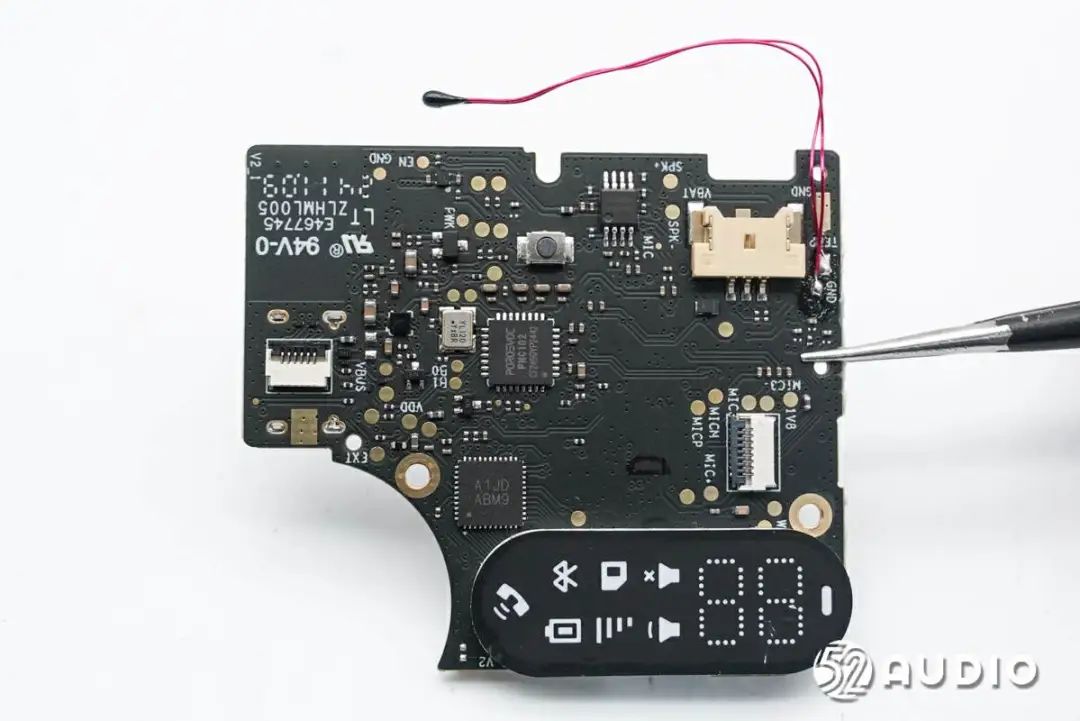

小米运动对讲机主板一侧电路一览。

主板另外一侧电路一览。

主板上的数字显示屏特写。

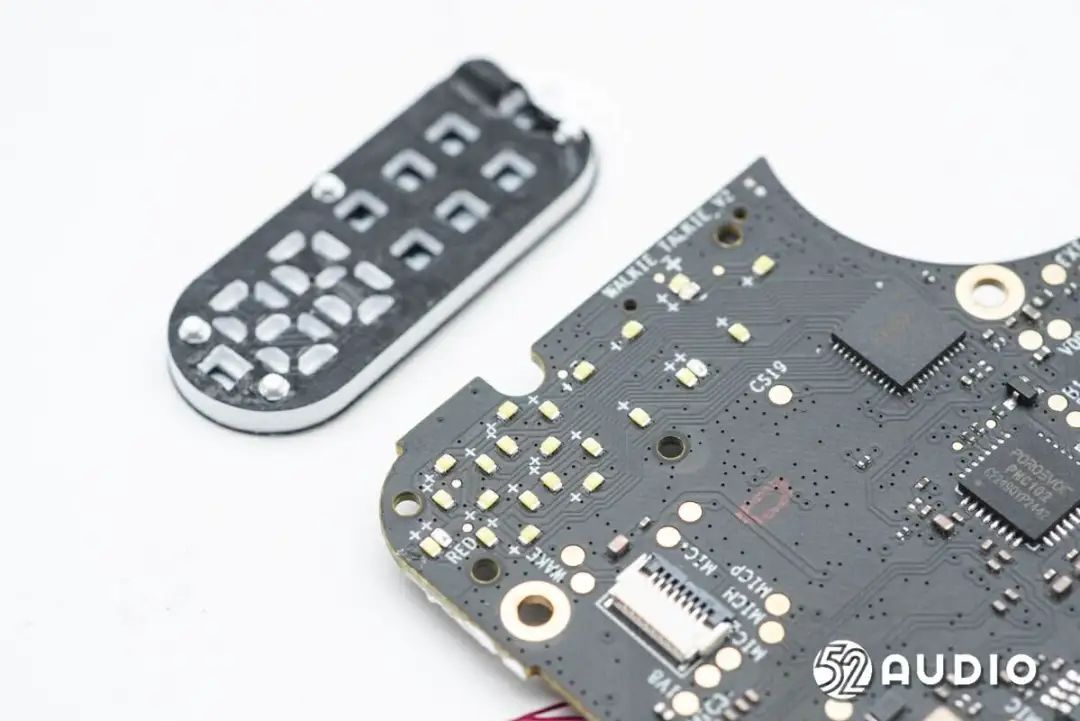

取掉显示屏，下方主板上的LED阵列特写。

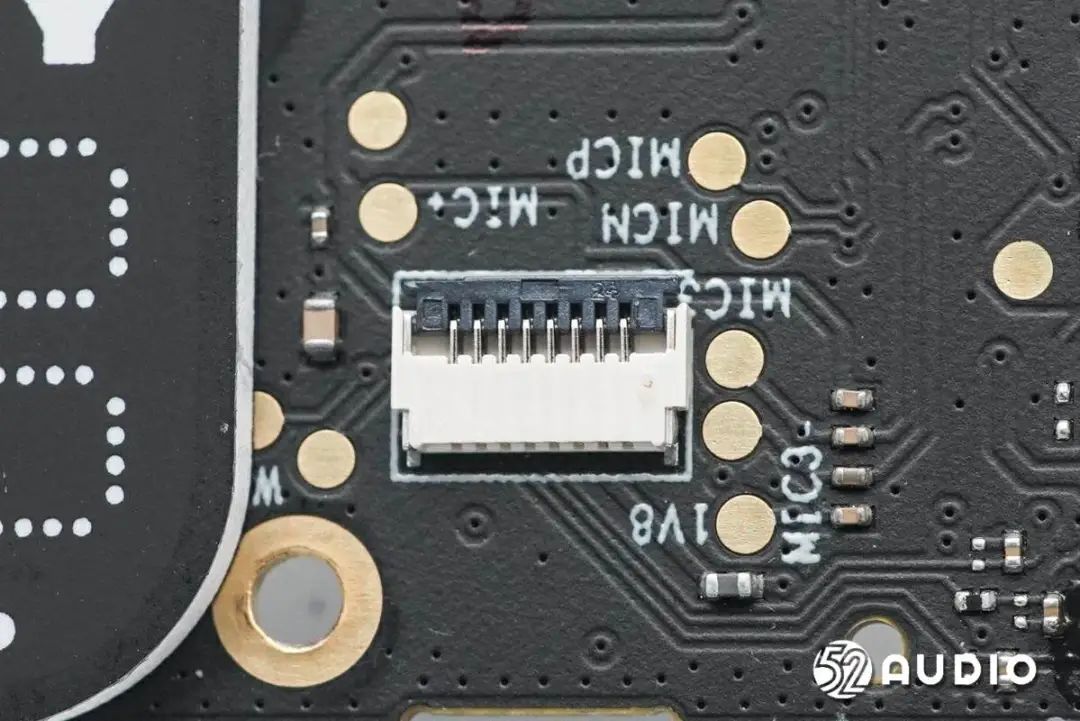

连接功能按键小板的ZIF连接器。

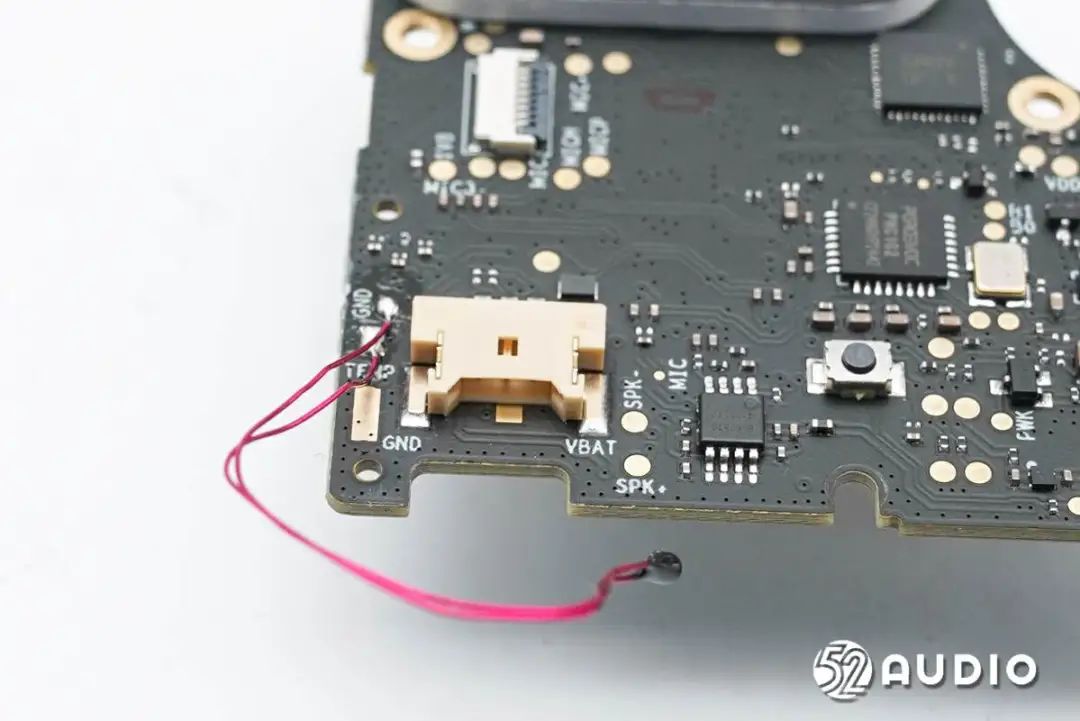

连接电池单元的导线插座。

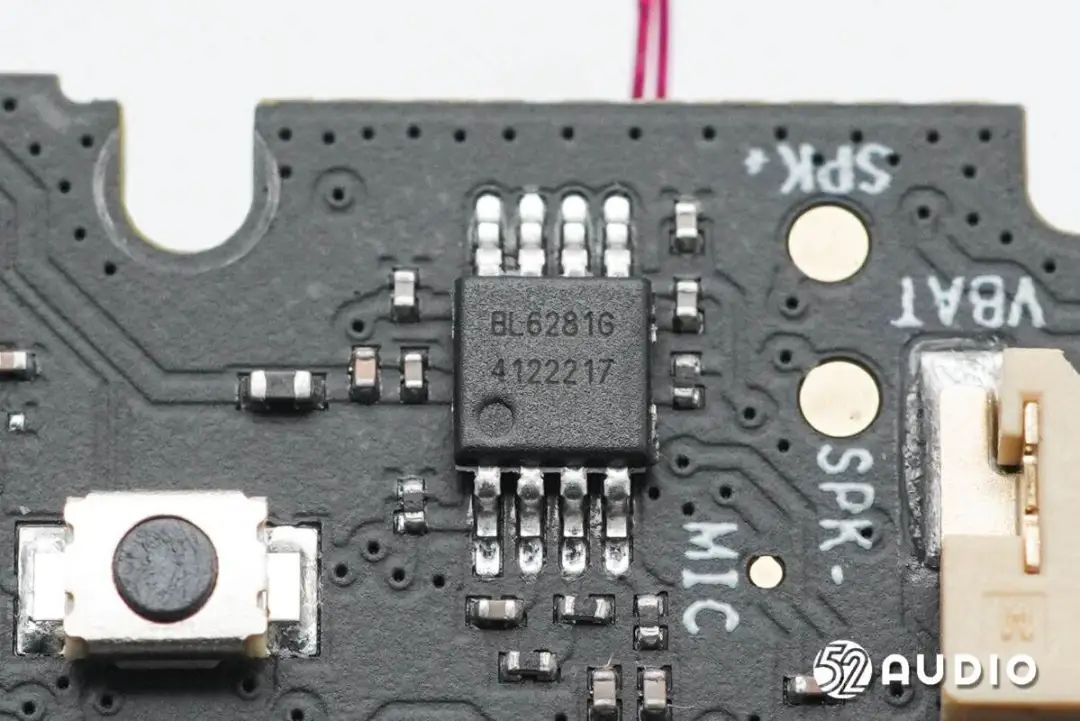

音频功率放大器。

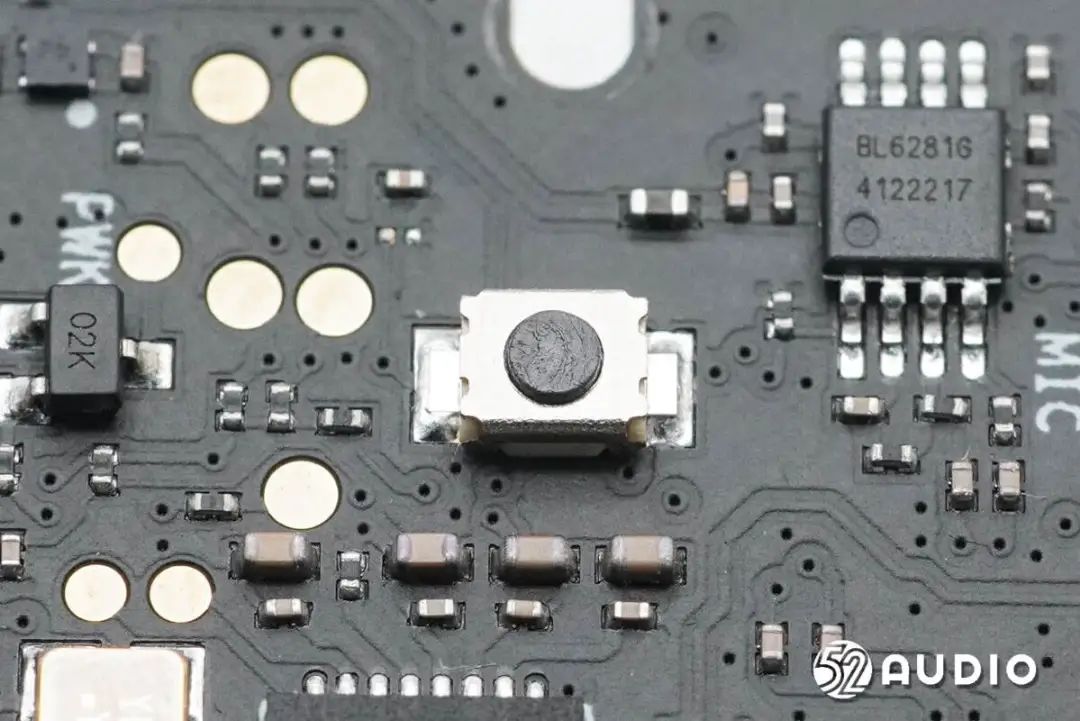

PTT按键特写。

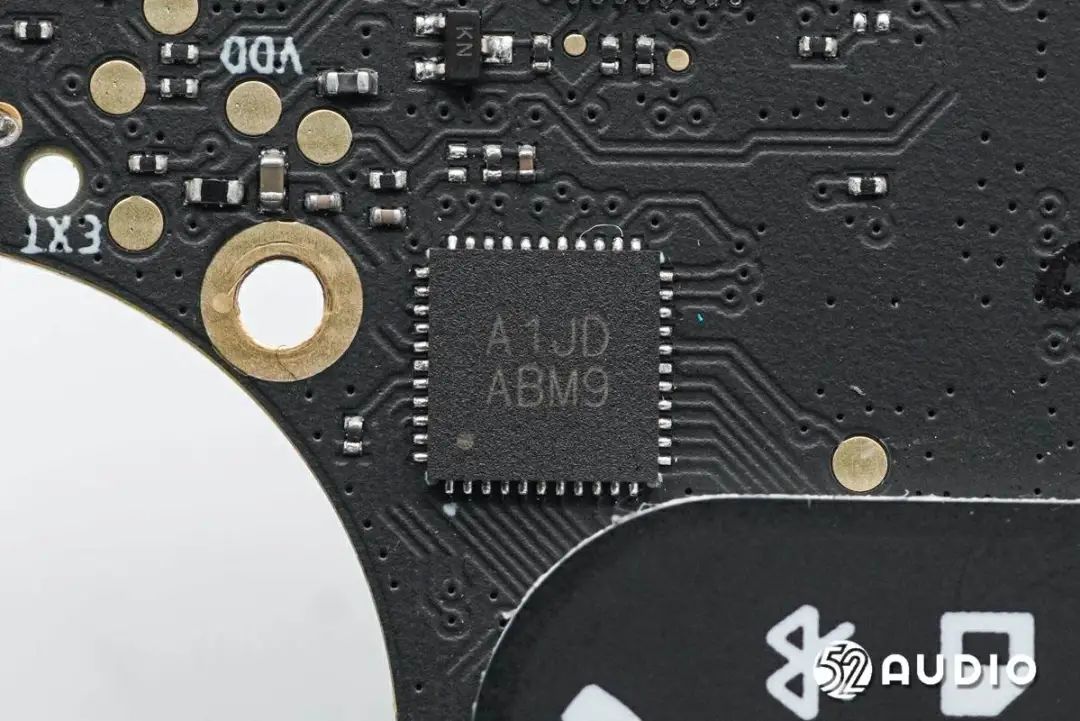

丝印“A1JD”的LED驱动器。

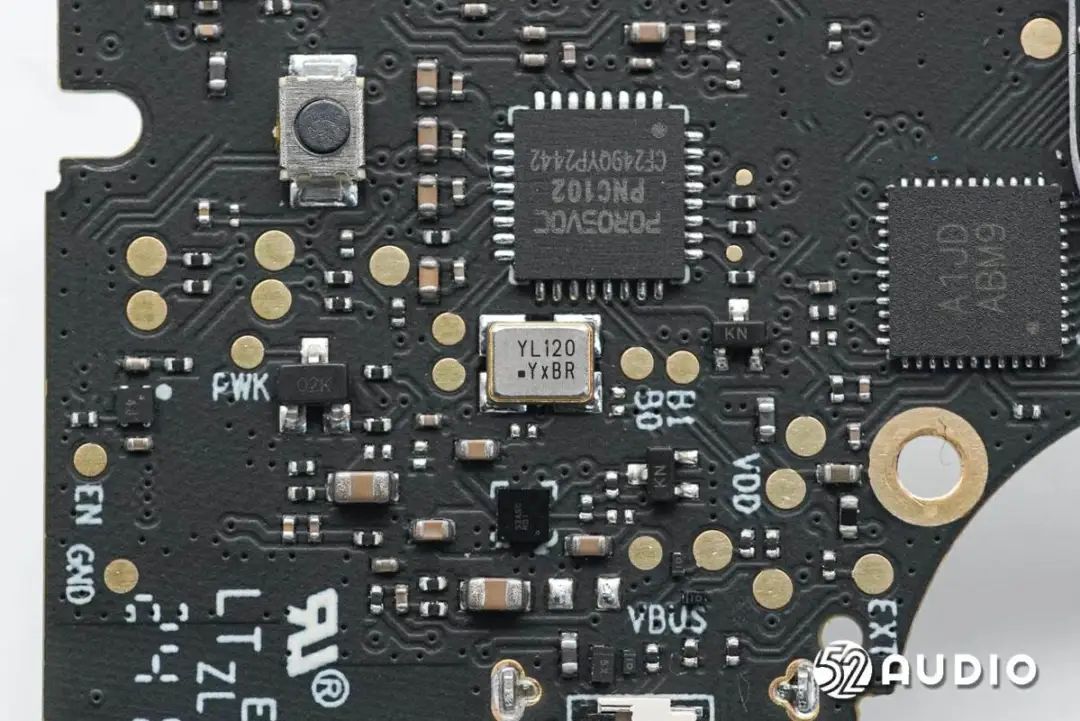

POROSVOC音频处理芯片。

为音频处理器提供时钟的晶振特写。

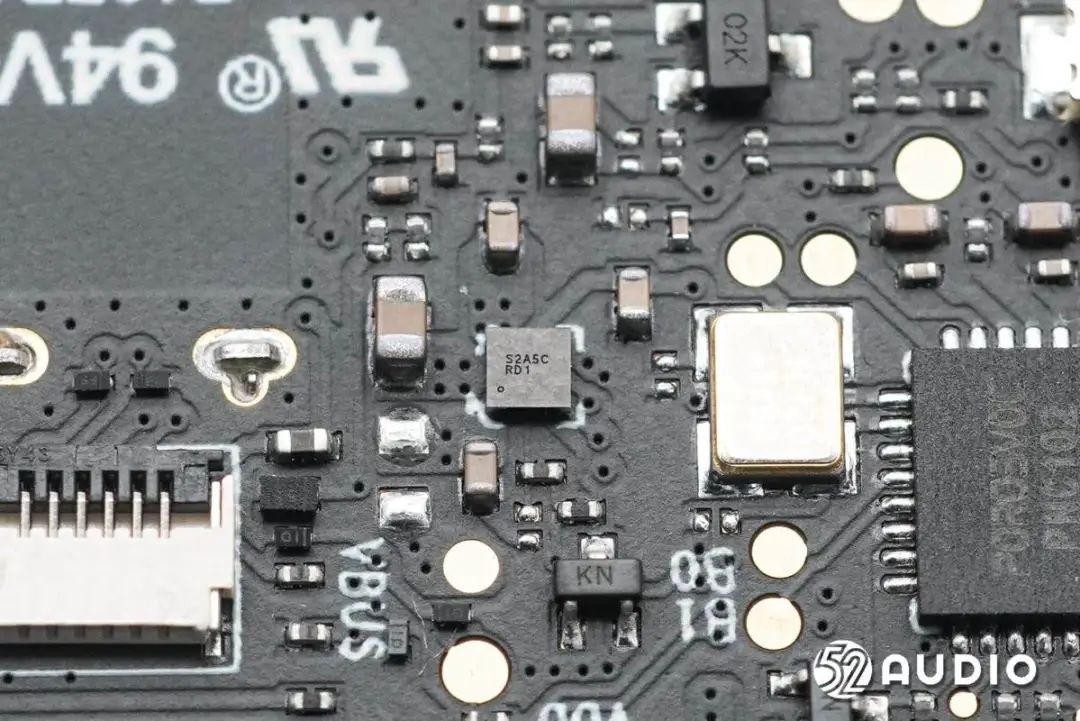

丝印S2A5C的IC。

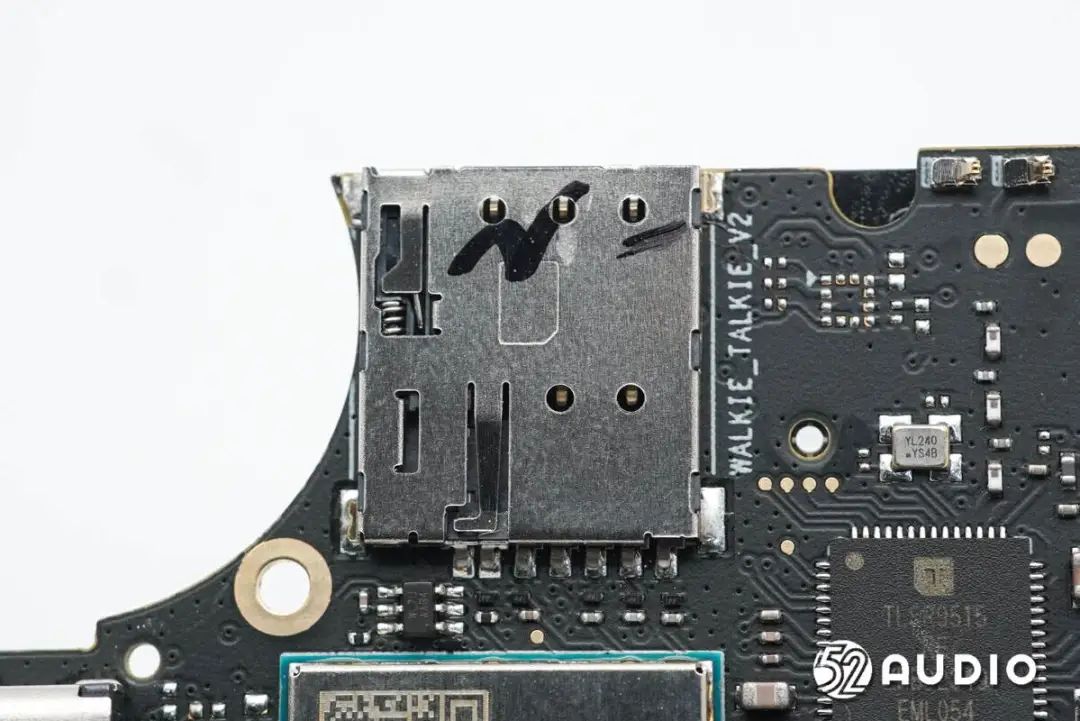

SIM卡槽母座特写。

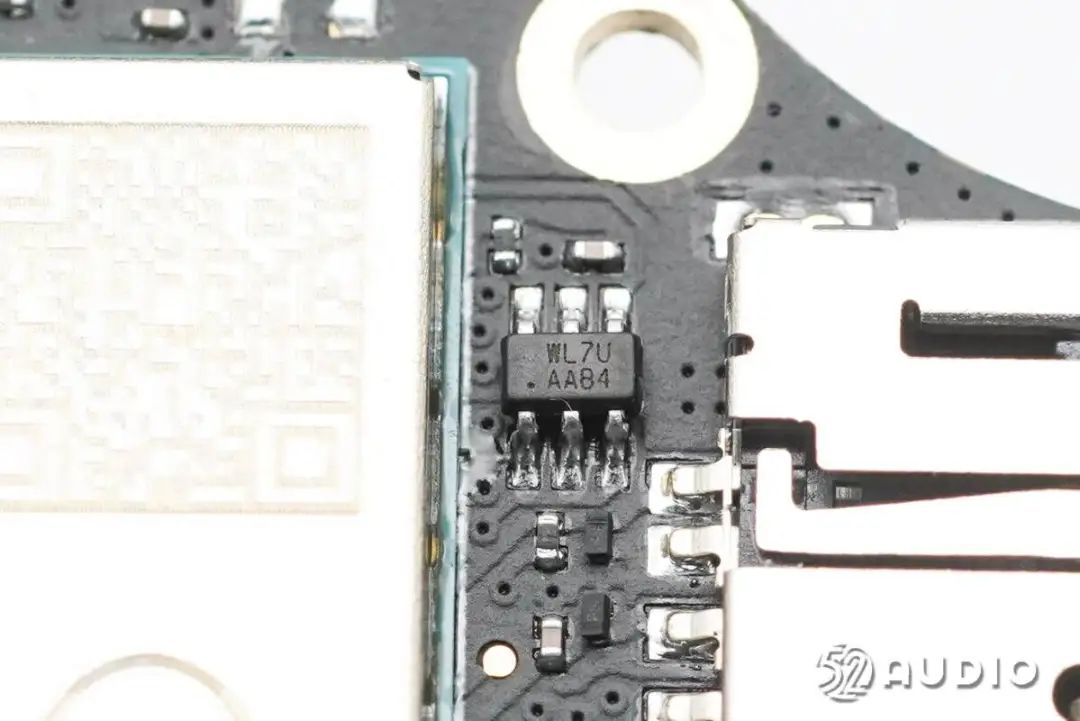

丝印WL7U的IC。

连接蓝牙天线的金属弹片。

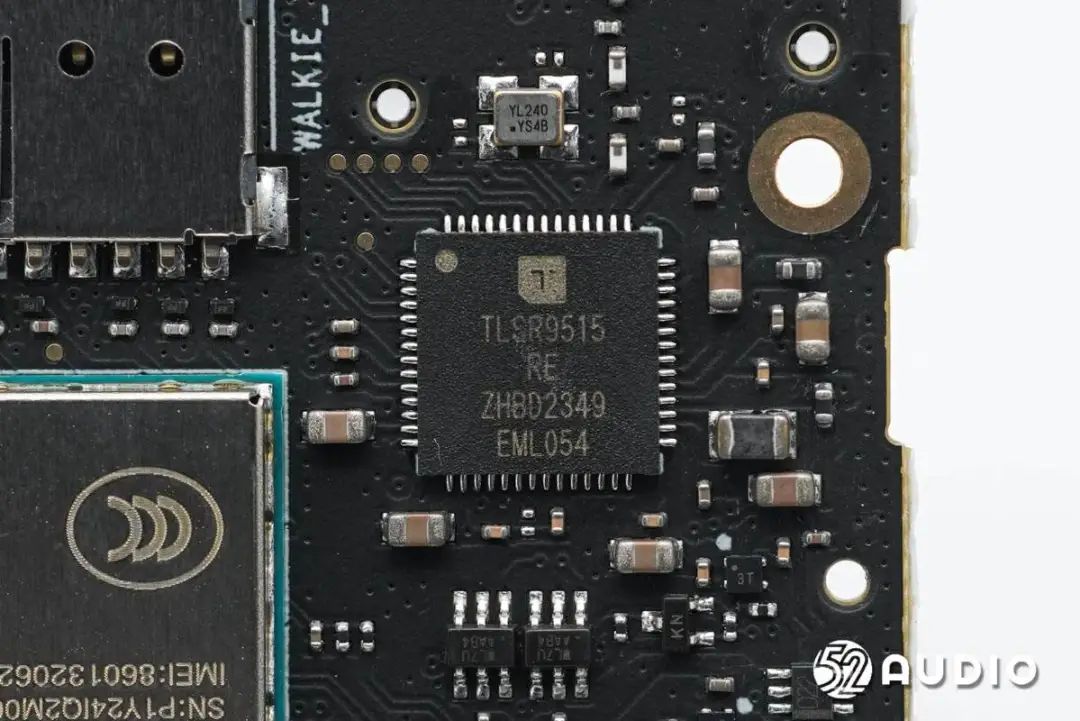

TLSR9515R多标准无线SoC。

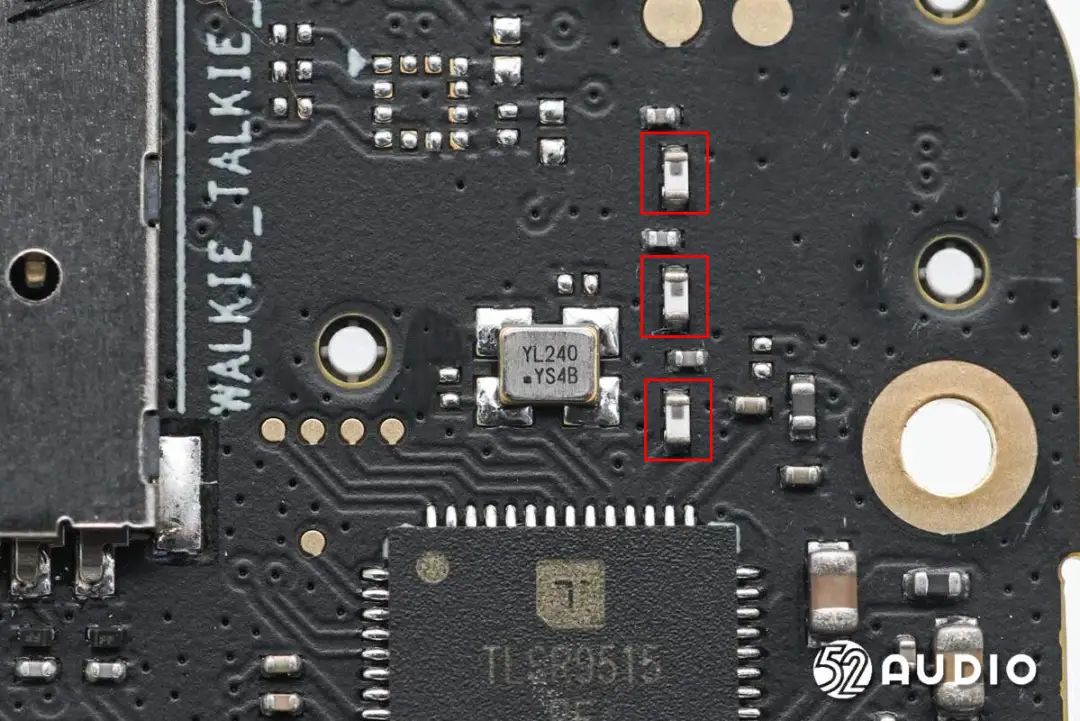

为多标准无线SoC提供时钟的晶振特写。

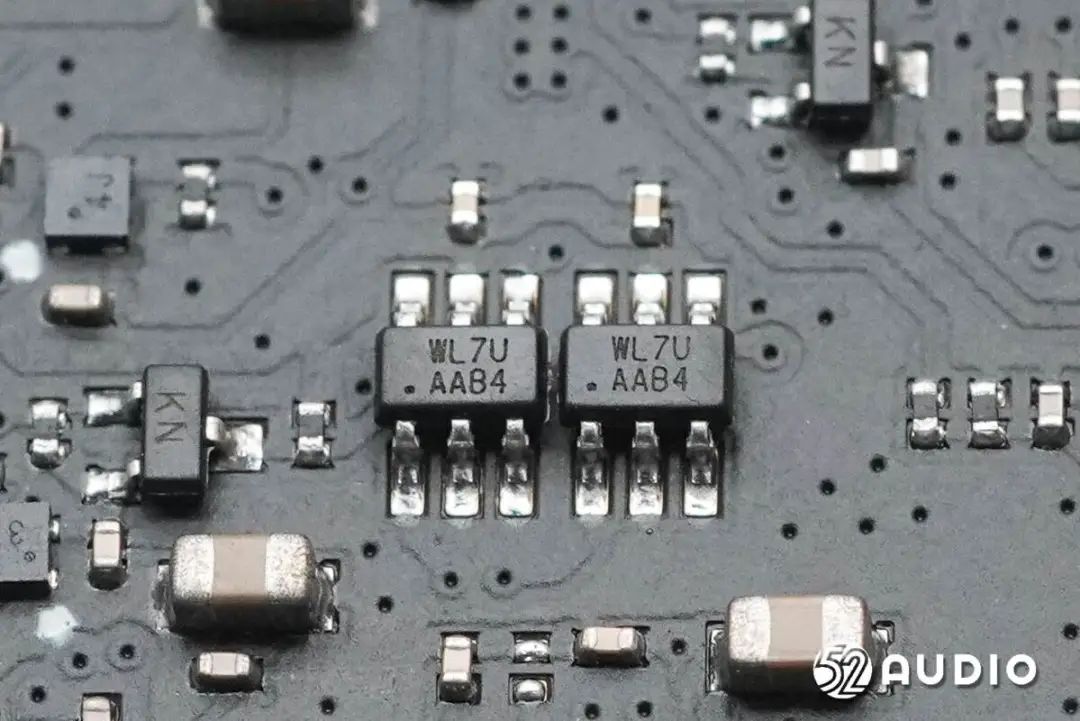

两颗丝印WL7U的IC。

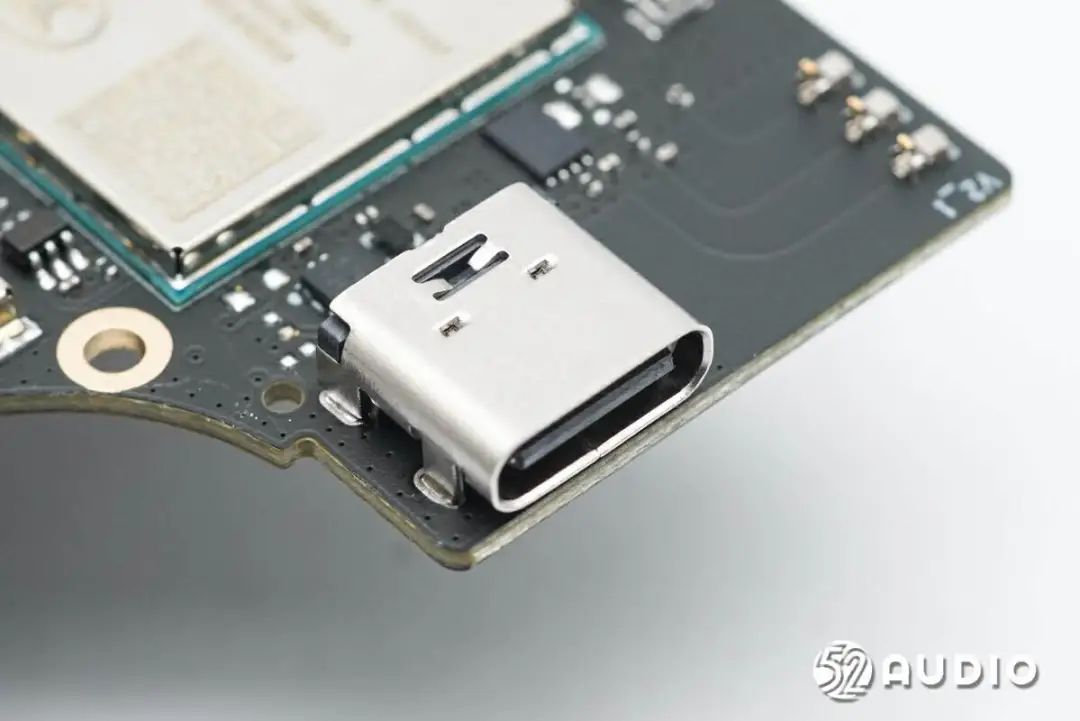

Type-C接口母座特写，支持充电和音频输出。

ESD56241D TVS保护管。

连接射频天线的金属弹片。

丝印25Q32F的存储器，用来存储固件配置等信息。

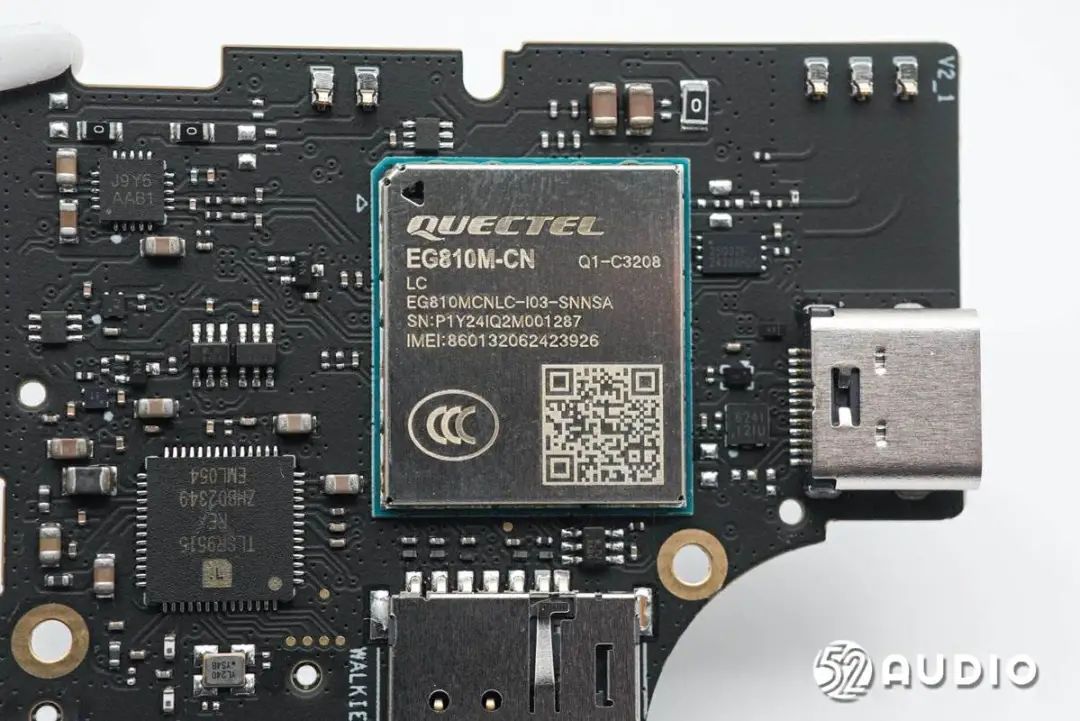

Quectel移远EG810M-CN 4G无线通信模组。

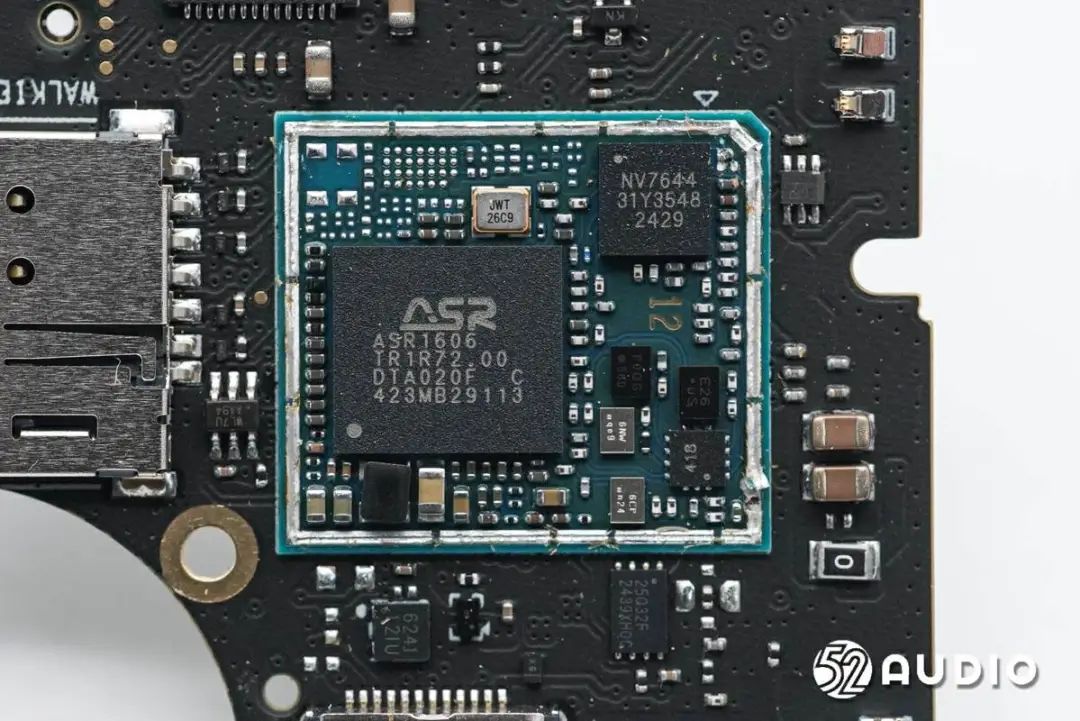

打开屏蔽罩，4G无线通讯模组电路一览，整个邮票板上同样采用了多颗叠层陶瓷电感。

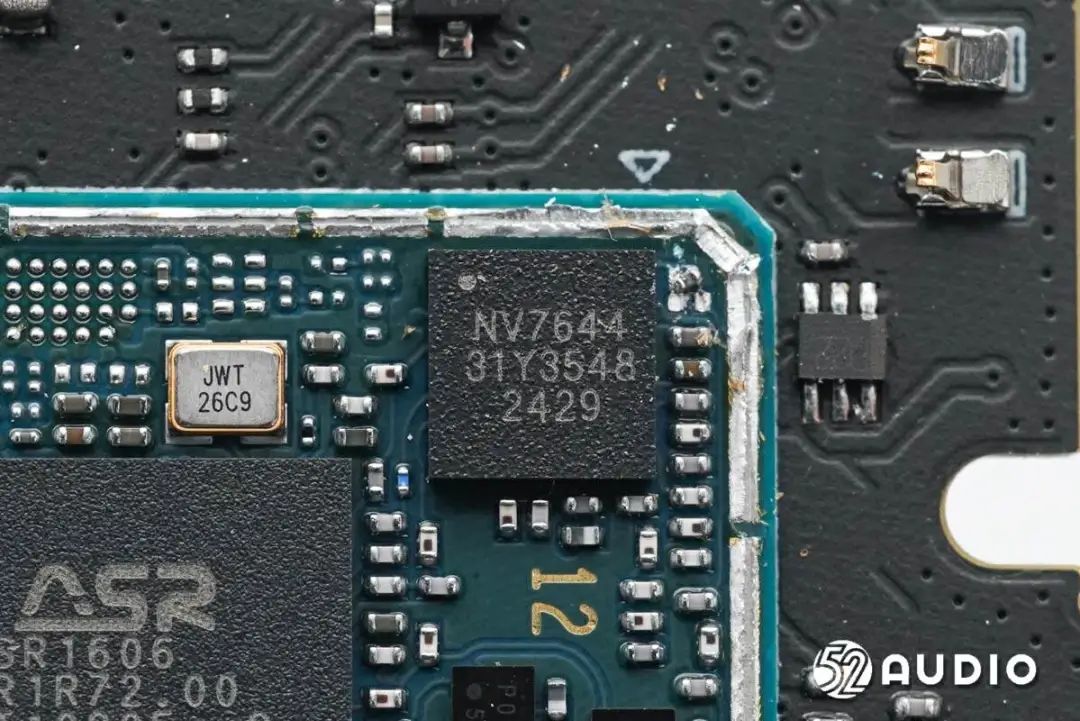

丝印NV7644的射频前端芯片。

丝印418的IC。

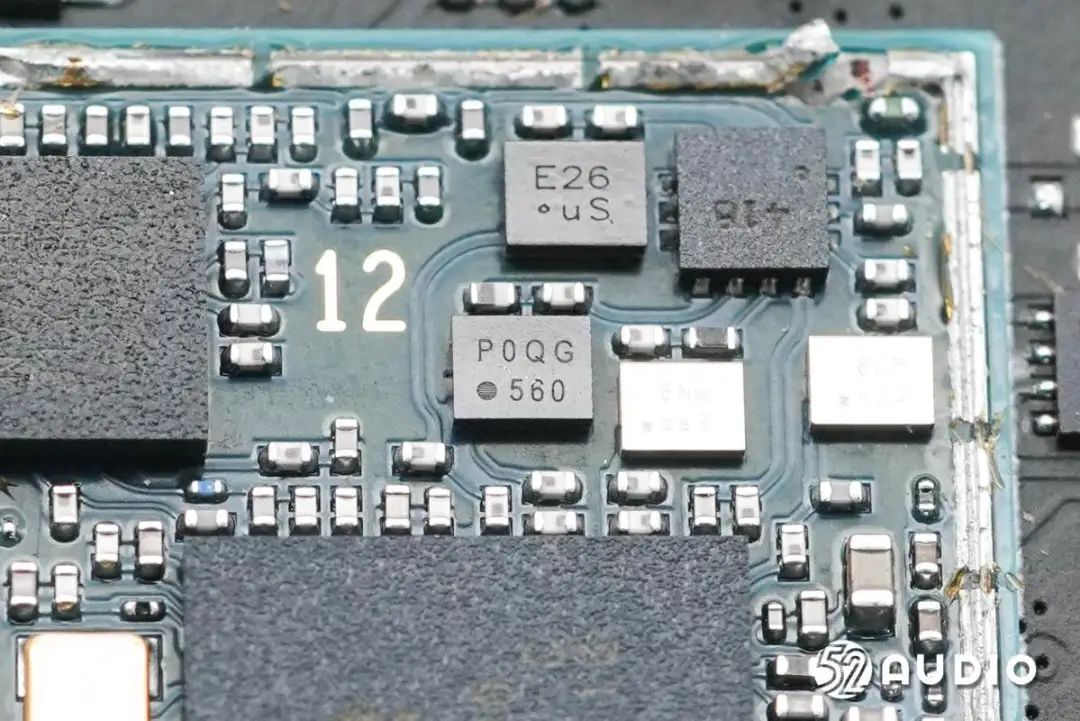

丝印P0QG的IC。

丝印E26的IC。

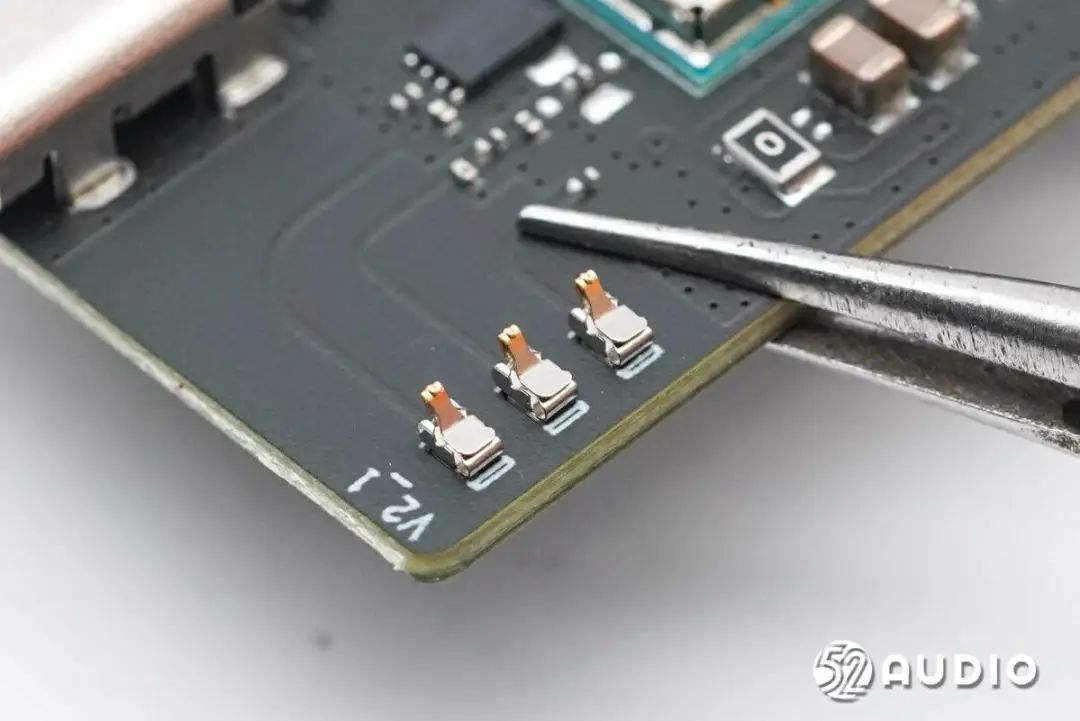

连接扬声器的金属弹片。

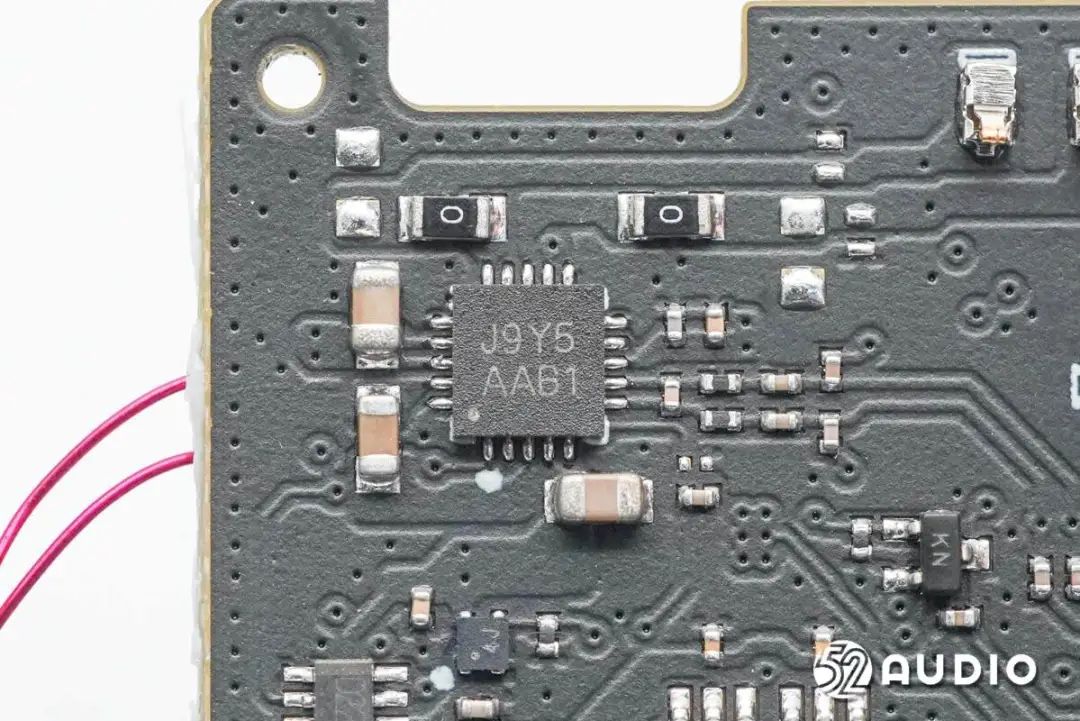

丝印J9Y5的IC。

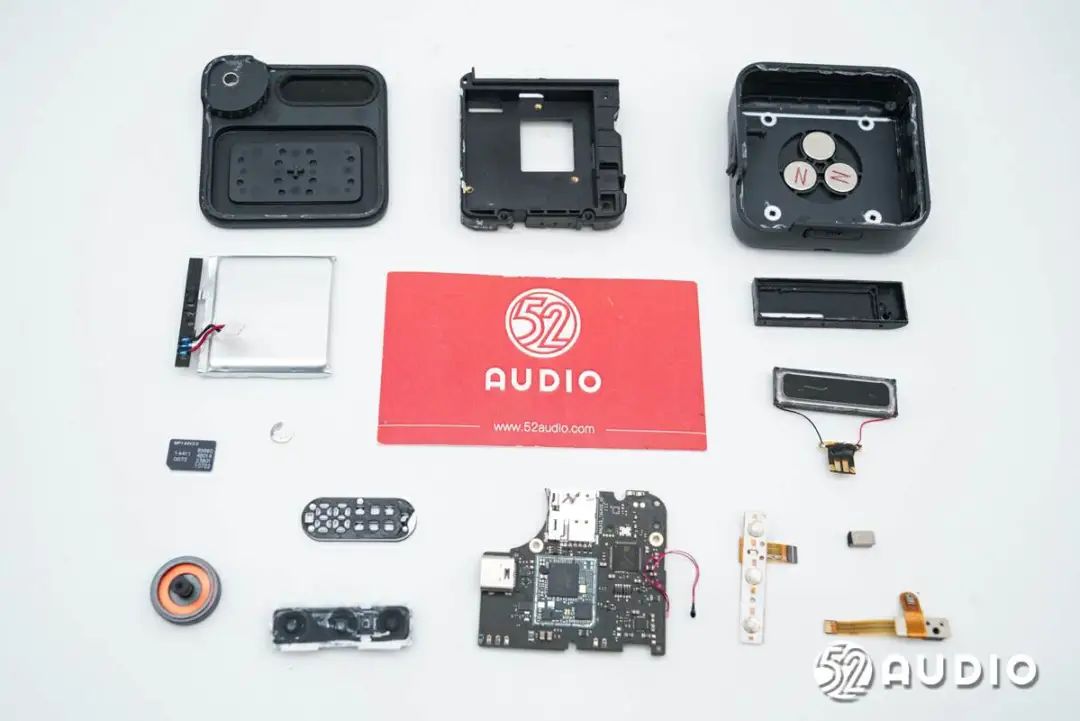

Xiaomi小米运动对讲机拆解全家福。

三、我爱音频网总结

小米运动对讲机在外观方面，采用了非常轻巧时尚的设计，并配备了各式各样的磁吸可穿戴配件，提升使用的便携性。同时拥有着丰富的功能按键，很大的PTT键，滚轮的音量调节旋钮，都提升了使用的便捷性；还搭载了数字显示屏，能够更轻松、直观的获取对讲机的工作状态。

内部主要配置方面，搭载了方形喇叭，内置两颗敏芯股份的MEMS麦克风组成拾音阵列；内置电池容量1030mAh，配备有电路保护板负责过充电、过放电、过电流等保护；主板上，采用了多标准无线SoC，用于近距离无线通讯和以及连接手机实现蓝牙音箱功能。
