TMCS1100 是一款电流隔离霍尔效应电流传感器，能够进行直流或交流电流测量，具有高精度、出色的线性度和温度稳定性。低漂移、温度补偿信号链在整个器件温度范围内提供 < 1% 的满量程误差。
输入电流流经内部 1.8 mΩ 导体，该导体产生由集成霍尔效应传感器测量的磁场。这种结构消除了外部集中器并简化了设计。低导体电阻可最大限度地减少功率损耗和散热。固有电流绝缘提供 600V 的终生工作电压和 3kVRMS电流路径和电路之间的基本隔离。集成电气屏蔽可实现出色的共模抑制和瞬态抗扰度。
*附件：TMCS1100 具有 ±600V 工作电压的 1% 高精度基本隔离霍尔效应电流传感器数据表.pdf
输出电压与输入电流成正比，具有四个灵敏度选项。固定灵敏度允许TMCS1100采用 3V 至 5.5V 单电源供电，消除比率测量误差，并改善电源噪声抑制。当电流流入正输入引脚时，电流极性被视为正极。VREF 输入引脚提供可变零电流输出电压，支持双向或单向电流感应。
该TMCS1100的最大电源电流为 6 mA，所有灵敏度选项的额定工作温度范围为 –40°C 至 +125°C。
特性
- 总误差：±0.4%（典型值），±0.9%（最大值），–40°C 至 85°C
- 灵敏度误差：±0.4%
- 失调误差：7 mA
- 失调漂移：0.04 mA/°C
- 线性误差：0.05%
- 使用寿命和环境漂移：<±0.5%
- 3 kV 电压
RMS隔离等级 - 稳健的 600V 终生工作电压
- 双向和单向电流感应
- 外部参考电压
- 工作电源范围：3 V 至 5.5 V
- 信号带宽：80 kHz
- 多种灵敏度选项：
- TMCS1100A1：50 mV/A
- TMCS1100A2：100 mV/A
- TMCS1100A3：200 毫伏/安
- TMCS1100A4：400 毫伏/安
- 安全相关认证
- UL 1577 组件认可计划
- 国际能源委员会/CB 62368-1

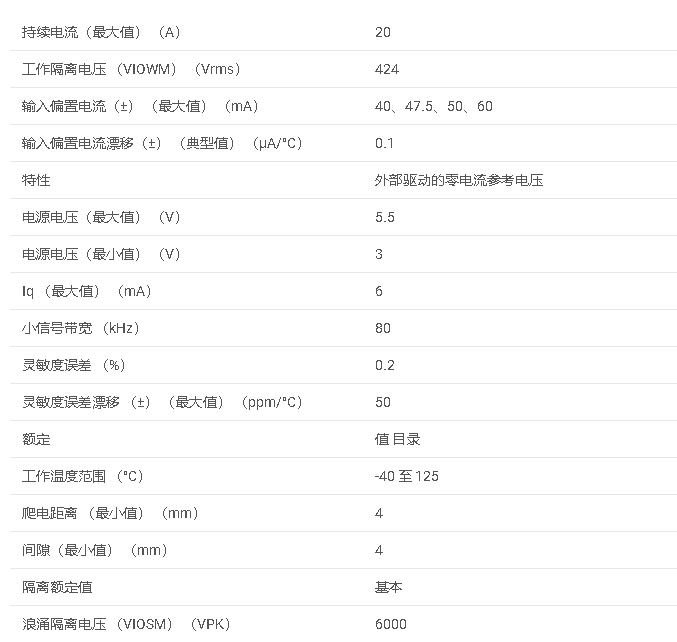

参数

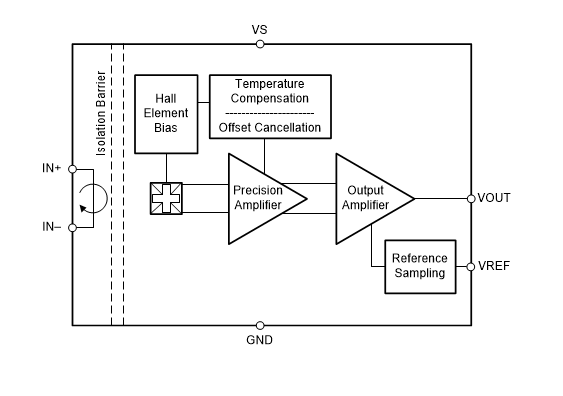

方框图
应用领域
- 电机和负载控制
- 逆变器和H桥电流测量
- 功率因数校正
- 过电流保护
- DC和AC电源监测
工作原理
- 电流通过内部1.8mΩ导体产生磁场，由集成的霍尔效应传感器测量。
- 低导体电阻最小化功率损耗和热耗散。
- 固有电隔离提供600V工作电压和3kV RMS基本隔离。
关键参数
- 供电电压：3V至5.5V
- 最大连续RMS电流：
- 输出灵敏度：多种选项，如50mV/A、100mV/A等
- 共模抑制比：DC至60Hz时为5μA/V
- 共模瞬态免疫：50kV/μs
功能特点
- 外部参考电压：允许双向或单向电流感应
- 高共模抑制比：增强对共模噪声的抗干扰能力
- 电气屏蔽：提供优秀的共模抑制和瞬态免疫
- 低电源电流：最大6mA（25°C时5mA）
安全认证
- UL 1577组件认证计划
- IEC/CB 62368-1安全相关认证
布局建议
- 使用大铜平面以优化热性能和电流处理能力
- 最小化高电流迹线与传感器之间的磁耦合
- 确保满足系统级的爬电距离和电气间隙要求
热性能
- 提供不同温度下的最大允许电流和功率耗散信息
- 强调热设计对连续电流处理能力的重要性
