让激光位移传感器更精准，安装的时候需要注意

在传感器安装使用过程中，传感器所处的工作环境以及安装方式与传感器的测量精度和使用寿命有着必然联系。

明治拥有丰富的激光三角位移传感器产品系，优异的性能以及超高性价比，获得了广大用户的青睐，在安装和应用上也拥有丰富的经验。本期小明就来盘点一下，激光位移传感器在安装的时候根据被测物及环境需要注意的关键点。

↑ 更多明治精密激光位移传感器资料

点击图片获取

1

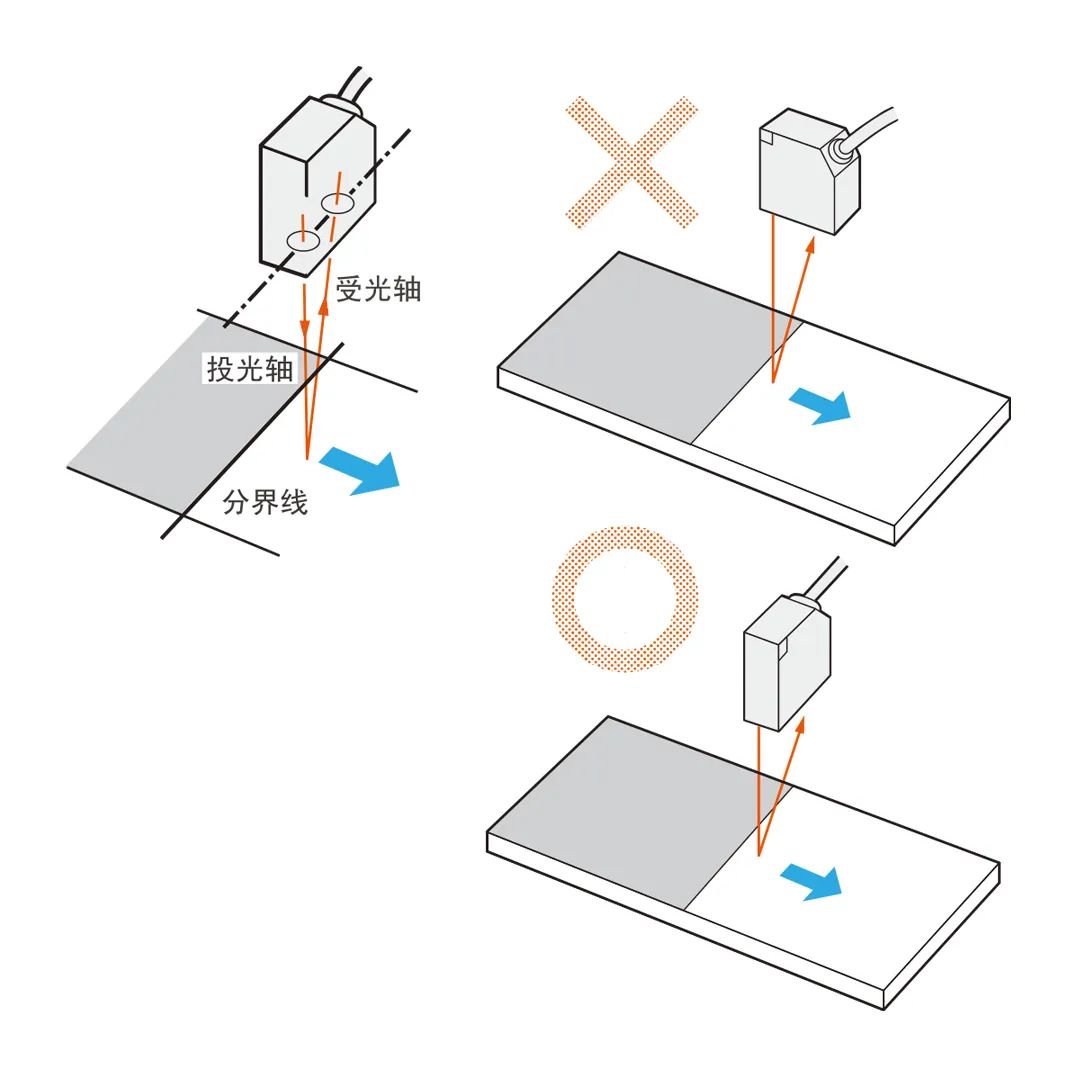

材料/颜色存在明显差别时

当被测物的材料和颜色存在明显差别时，请按下图所示的方法，使投光轴和受光轴的连线与被测物的分界线平行，可有效减少测定误差。

2

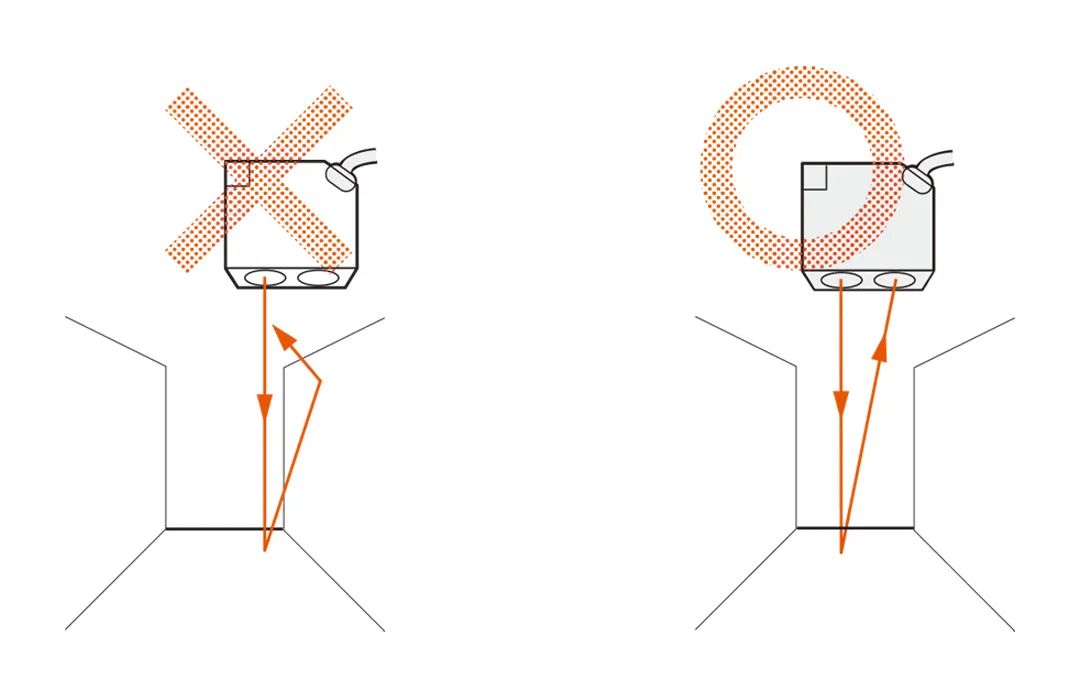

需要测定窄导槽及凹部时

当待测物的周围被内墙围住或呈凹状、导槽状时，请按下图所示的方法安装，切勿使投光轴、受光轴被墙面遮挡。

3

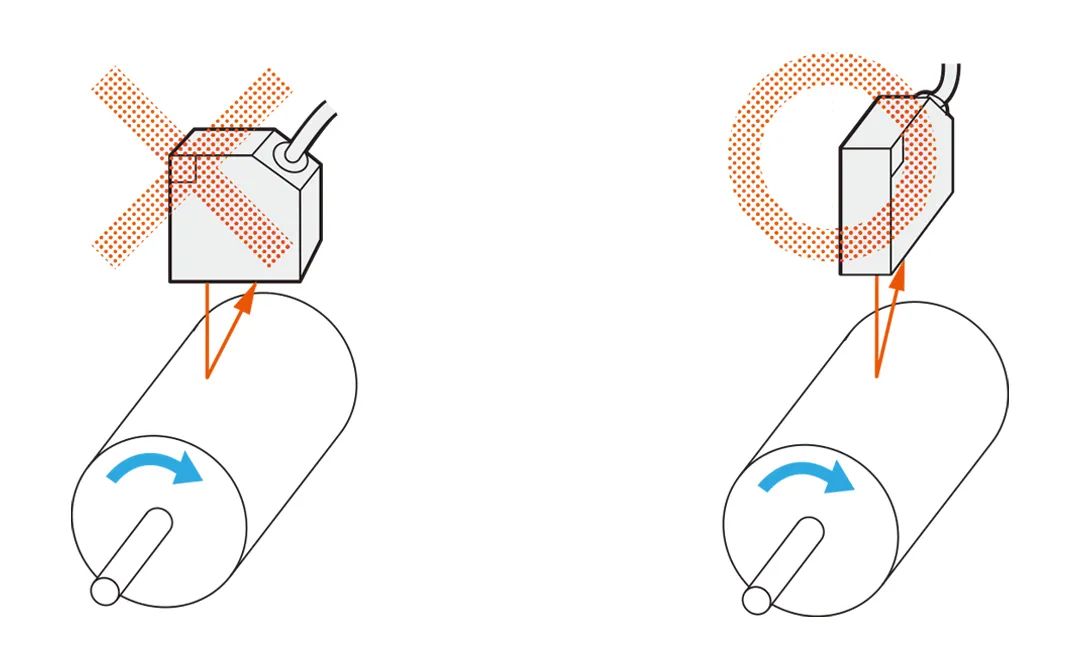

被测物旋转状态下

测定旋转物体时，如将投光轴与受光轴的连线与旋转轴平行安装，即可最大限度地避免旋转体的上下波动、位置偏移等的影响。

4

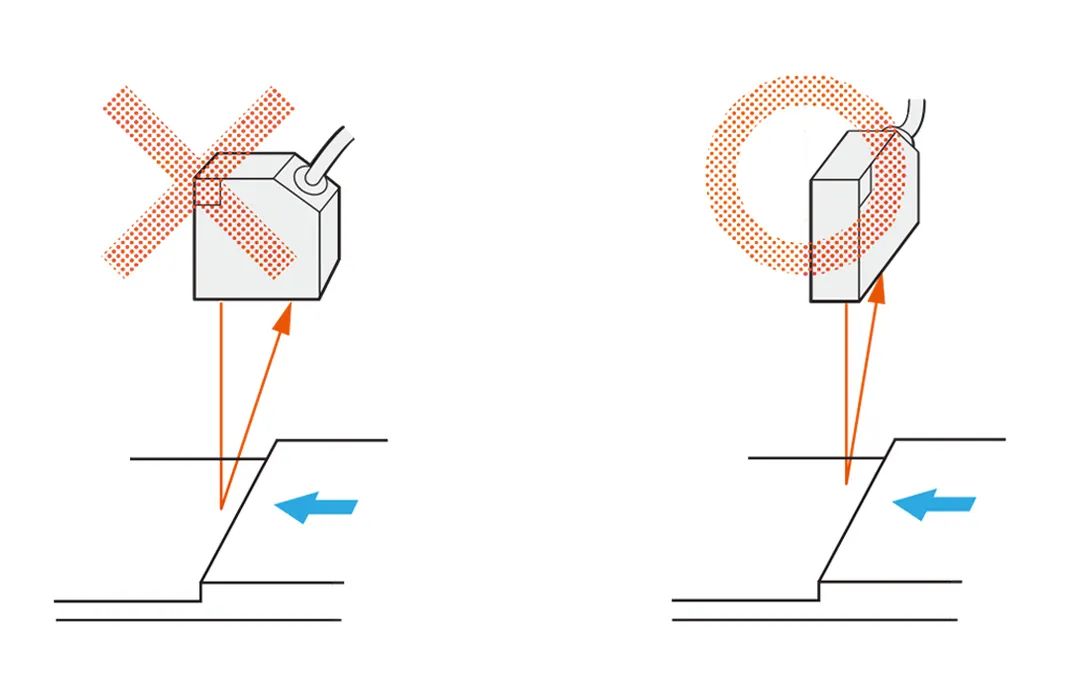

被测物有段差

将投光轴与受光轴的连线与段差边缘平行安装，可最大限度地避免段差边缘的影响

5

被测物旋转状态下

当传感器安装离墙面太近时会受到墙面的反射光影响，会对检测结果产生微小影响。如无法避免靠近墙面安装时，可按下图所示方法，使投光轴与受光轴的连线与墙面平行安装。此外，为减少墙面反射，还可以进行消除光泽的黑色粉刷，也能起到一定效果

6

高温环境

1、选择大量程传感器：距离热源越近则温度越高，因此在不影响安装及测量精度要求的前提下，请选择大量程传感器远距离安装

2、空气流通降温：当传感器周边温度比规定的环境温度略高时，如图所示，可通过让空气快速流动的方法将温度降至规定环境温度以下

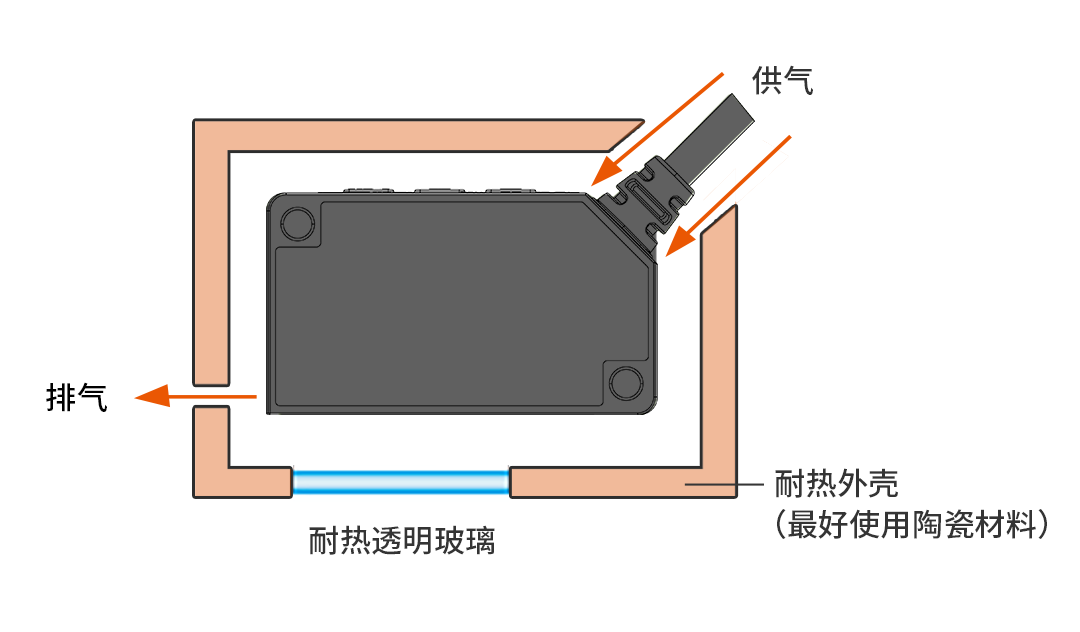

3、利用隔热材料包装：如下所示，请以耐热箱包覆传感头，并向箱内输送空气，使温度控制在测量仪的环境温度范围内

7

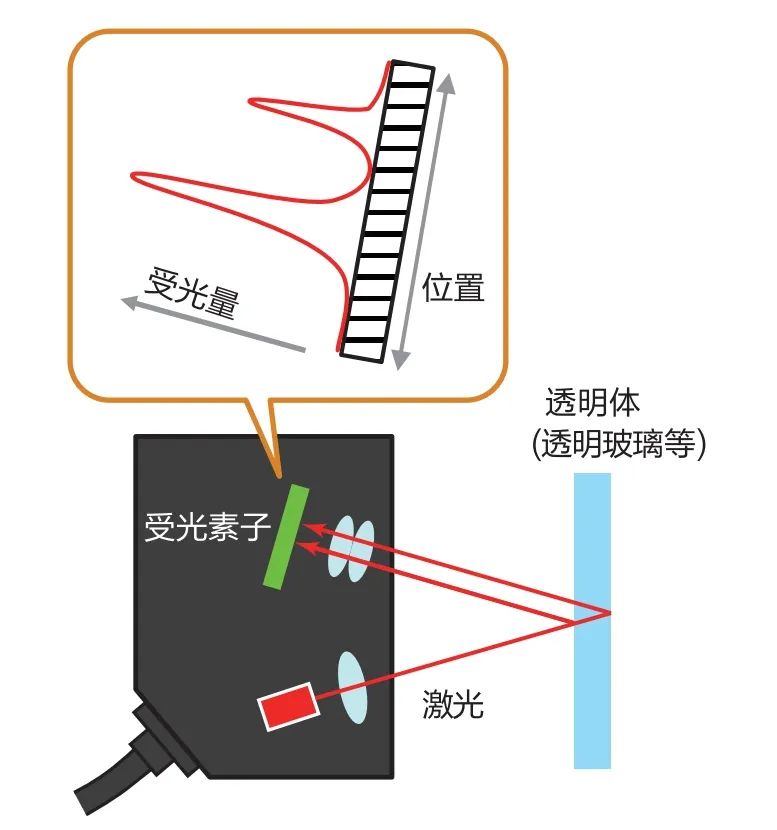

被测物是透明体

测量透明体时选用正反射型位移传感器，安装时必须倾斜一定角度使得接收器能够接受到发生正反射的反射光。

由于倾斜角度的富余量是2~5°(因机型而异)因此可通过查看受光波形以确认是否可稳定测量。测量透明体厚度时，如右图所示，传感器接收器可正常接收表面及背面的反射光

8

被测物是黑色

采样周期较快时，采样时间较短，导致受光量会变少。因此，测量反射率较低的物体(如黑色橡胶等)、或高速测量等情况时，必须查看受光波形以确认是否有足够的受光量

9

被测物是反射率较高的金属

测量反射率较高的物体(如光泽金等)时激光强度较强时受光量很容易达到饱和状态。通过查看受光波形确认受光量处于饱和状态时，可减少激光强度值，或调整传感器的安装方式等方法降低受光量值

10

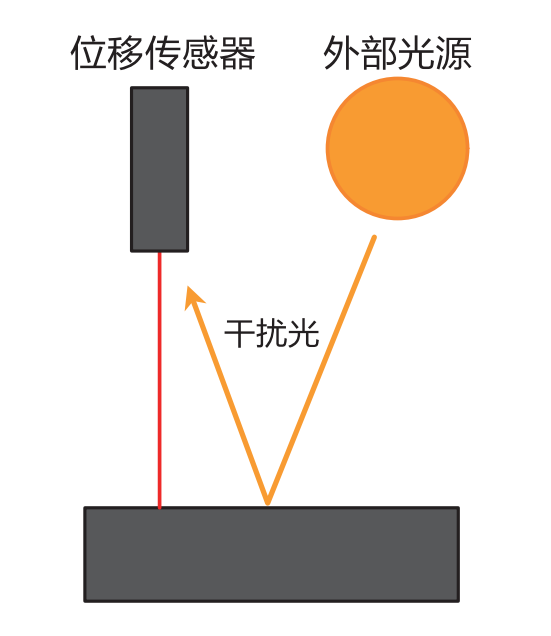

强光影响

当外部环境存在的强光影响。例如强烈太阳光照射时会受到影响。这种情况下，可通过遮蔽的方式避免环境光的干扰。

11

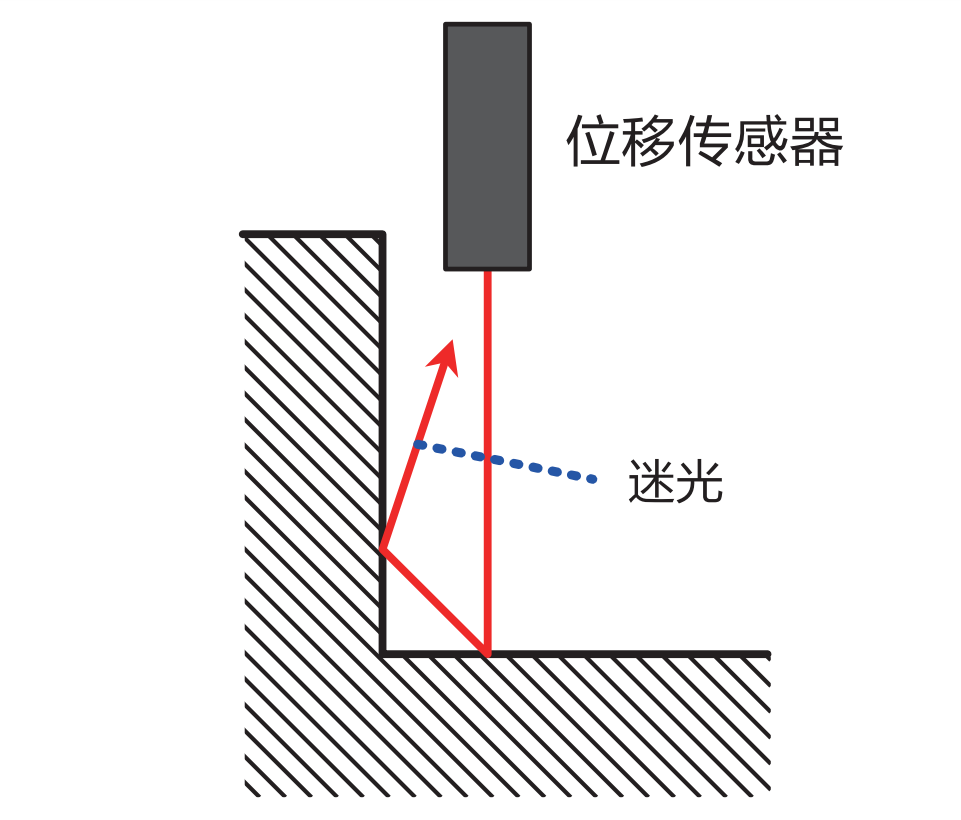

乱反射迷光干扰

乱反射迷光是指因粗糙表面或周边墙壁反射至接收器中的干扰光。这种情况下，可通过调整传感器的安装方式来改善迷光的干扰。

12

初期温漂

刚接通电源启动传感器时，传感器内部温度不断的上升，此期间测量值也会不断的变化。因此，使用位移传感器时请预先确认传感器的预热时间，并在预热之后再进行测量。
