一个非常简单的电动势传感器电路

这是一个非常简单的电路，用于检测我们周围的电磁场。该电路背后的原理是，每当电动势靠近电感器时发生互感，并且由于这种互感，它会导致电感中的电压。使用该感应电压检测电动势场。让我们看看电动势传感器电路的工作原理。

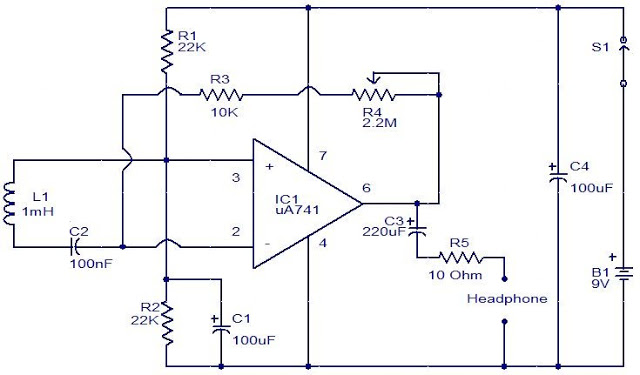

电动势传感器电路的工作原理：

如上所述，1mH电感用作该电路的检测元件，以检测EMF。每当电感靠近电动势场时，就会感应到其中的电压。但是由于EMF场引起的电压非常小，因此在进入下一阶段之前需要放大。这里，最常见的IC

uA741（运算放大器）用作放大器以增加电压强度.9V电池用于为电路供电，并提供开关以使设备打开或关闭。

有线放大器的输入被给予终端3&2，该端子是放大器的反相和非反相端子。输出电压将被放大，并从第6个引脚获得。一个简单的可变电阻连接到输出第6引脚，用于调节放大器的增益。最后，每当电感器检测到EMF场时，输出就会被提供给耳机，耳机中会听到嗡嗡声。耳机也可以用电压表等设备代替，以检测EMF场。为了使电路有趣，这里使用了耳机。

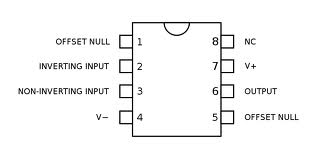

uA741的引脚图：
