一个简单的光传感器电路图分享

这是一个简单的光传感器电路图，当入射到传感器上的光高于阈值时，它会激活继电器。该电路成本更低。它由晶体管、电位计、LDR（光相关电阻）和带保护二极管的继电器组成。

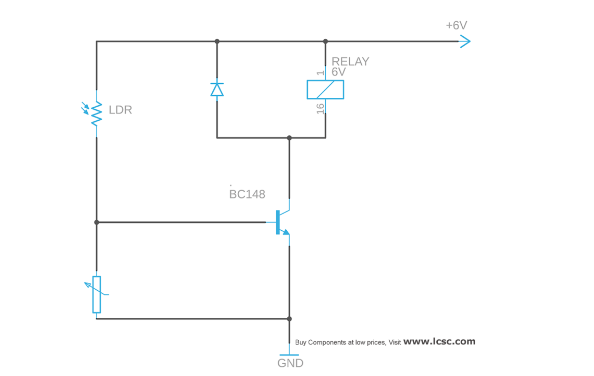

光传感器工作原理图：

该电路的工作非常简单，仅使用较少的组件。这个使用单个晶体管的简单电路在光线落在LDR上时打开继电器。光相关电阻器在光线照射到其上时表现出低电阻，当光线被阻挡或强度极低的光线落在其上时，电阻则表现出高电阻。

电位计可用于调节该电路的灵敏度和设置光阈值。继电器用于在光线超过预设阈值时激活任何设备或电器。将此继电器一起使用二极管，以保护其他电子元件免受继电器线圈关闭时产生的短暂高压的影响。

当光线落在LDR上时，其电阻很低，因此晶体管进入饱和状态并打开继电器电路。当光线被遮挡时，LDR为电流提供高电阻，因此电位计将晶体管基极短路到地并被切断。因此，这会使继电器关闭。因此，我们可以检测到光线落在任何物体上。
