使用IC555的噪声或声音传感器报警电路

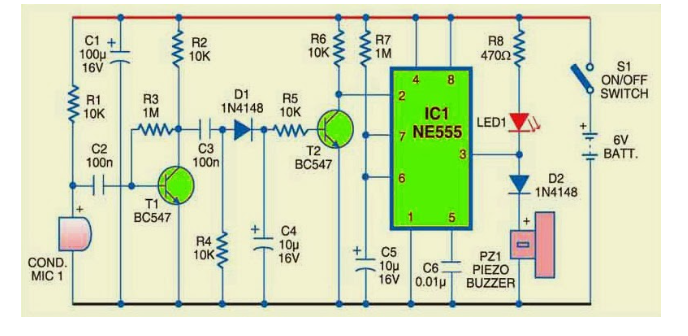

传感器电路广泛可用，有几种类型，每种类型都有重要的用途。上述声音传感器报警电路是用于检测环境中声音信号的一种。在这里，麦克风用作换能器，将声音信号转换为电信号，此外，当检测到环境中的声音或噪音时，还使用555 IC发出警报。

声感报警电路工作原理：

上述电路的工作从打开开关S1开始，并添加一个LED以指示电路已准备好工作。最初在没有声音的情况下，不会从电容麦克风获得电信号。每当麦克风检测到环境中的声音时，它就会发出电信号，并馈入晶体管T1以进行放大。

然后，从晶体管集电极获得的放大信号通过电容器、二极管和电阻器馈入晶体管T2的基极。晶体管T2被接线为上述电路中的开关，因此每当信号到达T2的基极时，电流就会从晶体管T2的集电极流向发射极。

在该电路中，NE 555被连接为单稳态多谐振荡器，其中IC引脚2的负触发发出高信号，正触发在输出中发出低信号，请阅读555单稳态多谐振荡器的详细说明。因此，当晶体管T2被输入信号接通时，它允许电流从C流向E，从而为NE 555提供负触发。负触发器反过来将IC1的输出更改为高状态，为压电蜂鸣器供电，以产生固定持续时间的声音。持续时间通过连接到IC 555的R和C值决定。持续时间由公式给出

T=1.1 x R x C

连接IC引脚3上的继电器将使您能够驱动高负载，这可以允许上述电路用作声音或噪声传感器。
