国芯思辰| 霍尔开关AH541在汽车安全带扣中的应用

霍尔集成电路是汽车霍尔传感器的核心部分，它将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。例如汽车安全带扣就需要用到霍尔元器件起到开关作用。

当汽车遇到意外情况发生碰撞时，会采取紧急制动，在这时安全带可以将驾乘人员束缚在座椅上，以免被惯性用出车外，汽车安全带是保护驾乘人员的一种基本防护装置，霍尔元器件主要应用于安全带扣中，起到开关的作用，本文介绍一款中科阿尔法基于BCDMOS技术设计的高灵敏度双极霍尔开关AH541芯片，该芯片高性能低成本，且符合AEC-Q100汽车电子行业的测试标准。

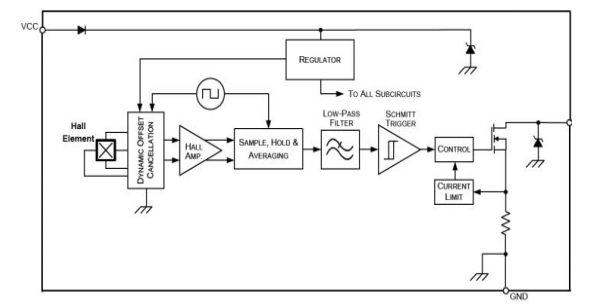

功能框图

霍尔开关AH541芯片内部包括温度补偿、比较器和输出驱动器，而且机械应力对芯片的磁性参数影响很小，适用于工业环境和汽车应用，AH541性能特征如下：

•AH541的工作电压范围3.0V~30V，ESD高达±12KV；

•AH541过压保护高达40V，具有较强的抗机械应力特性；

•AH541工作环境温度范围是-40℃~150℃，电源引脚具有反向电压保护；

•AH541有三种封装形式：TO92S、Small-SOT23、SOT23-3L，且封装符合 ROHS标准；

典型应用电路图

AH541应用：

速度和RPM传感器、转速表传感器、流量传感器、直流电动机、电机和风扇控制、机器人控制、近距离传感器、位置传感器、安全扣带、引擎盖/后备箱门锁、天窗/活顶/后挡板/提升门启动、刹车/离合器踏板、电动助力转向系统（EPS)、变速器换挡、刮水器电。
