国芯思辰 |GAD2263可兼容LTC2263用于超声波无损检测

超声波检测是无损检测方法之一，是不破坏的前提下检查工件宏观缺陷或测量工件特征的技术方法。超声波在被检测材料中传播时，材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。

超声波探伤检测是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在荧光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。

探伤仪检测中的超声波回波信号是高频信号，它的中心频率最高达到20MHz以上，常用的超声波探头中回波信号的频率一般为2.5~10MHz，要使这样的高频信号数字化，就需要一颗高速高性能的模数转换器用于信号处理，推荐使用地芯科技双通道、同步采样14位模数转换器GAD2263。

GAD2263功能框图

GAD2263为国产模数转换器，能够完全兼容LTC2263用于超声波无损检测，GAD2263是专为高频且宽动态范围的信号进行数字化处理而设计的。其动态性能指标高达74dB 信噪比（SNR）和 90dB 无杂散动态范围（SFDR）。其静态性能指标达到±1LSB INL（典型值），±0.3LSB DNL（典型值）和无失码，并且它的信号转换噪声可以低至1.2LSBRMS 。

GAD2263性能参数：

•1.8V 单电压供电；

•低功耗94mW（总值），47mW（每通道）；

•串行LVDS输出：每个通道1路或2路；

•800MHz满功率带宽S/H（采用及保持）；

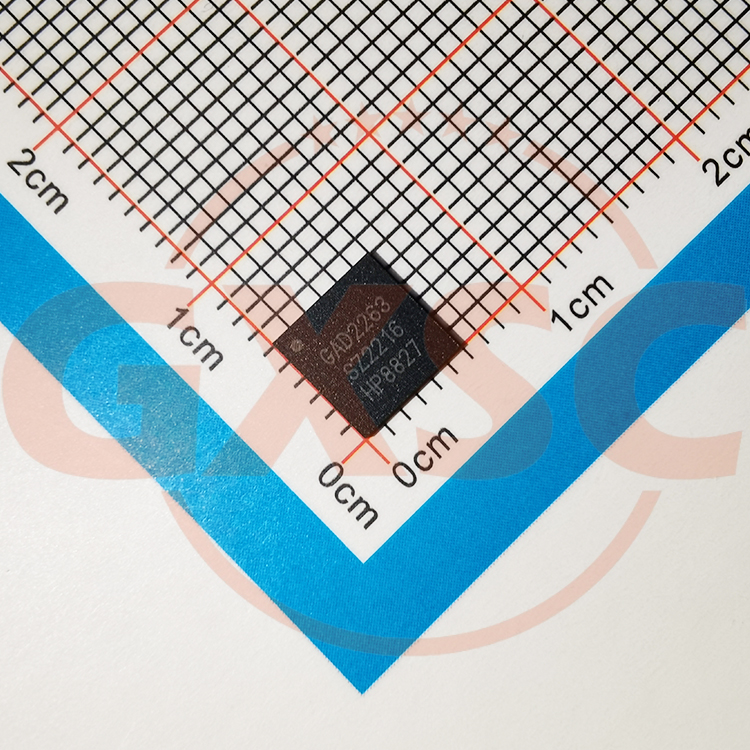

•40管脚（6mm×6mm）QFN封装，完全兼容LTC2263；
