霍尔电流传感器芯片该如何选型

如何进行电流检测

目前常见的电流检测的方法有以下4种：

01

分流器

使用最广泛，发热大，不具备隔离特性，隔离采样时，元器件比较多；

02

电流互感器

接入后影响被测信号波形，只能测量交流，或者脉冲的直流，一致性不好，常用于电力系统的大电流检测。

03

电流传感器模块

劣势是体积大，成本高，SMT工艺困难。

04

霍尔电流传感器芯片

通过检测电流流过产生的磁场来间接检测，功率损耗低，发烧小，交直流通用，尺寸比较小，供电简单，只需要一个单电源。

综上：贴片式的霍尔电流传感器，在节省方案成本和体积方面都表现优异。

如何选择霍尔电流传感器

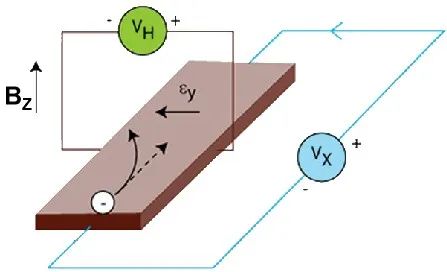

霍尔原理

霍尔电流传感器是通过在芯片中集成的线性霍尔电路和一根低阻抗的主电流导线，可以方便地将被测交直流信号转化为磁信号，再利用“霍尔效应原理”，将磁信号转化为与电流成比例的电压信号。

工程师们可以根据被测量的特点和使用条件，去选择霍尔电流传感器的参数，如量程、过载幅度、线性度、精度、阶跃响应速度，温升情况，体积等。

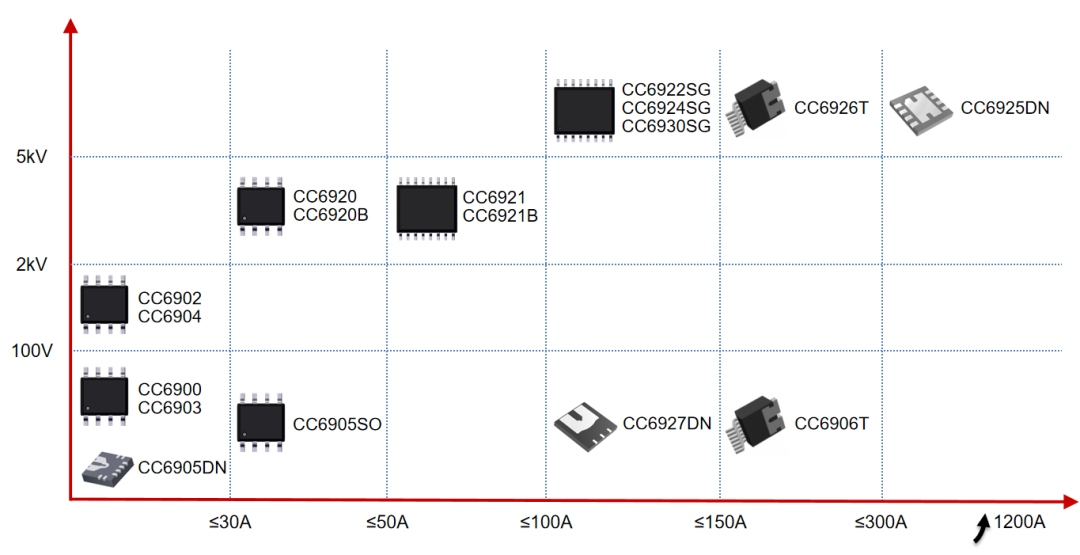

芯进电子电流传感器矩阵

芯进电子提供全系列的霍尔效应电流传感器IC

1.测量范围广：电流量程从2.5A到1200A，隔离耐压从100V到5kV，都可以根据需求找到相应的产品。

2.响应速度快：最快者响应时间只为1us。

3.测量精度高：测量精度优于1%，适合于对任何波形的测量。

4.线性度好：优于0.2%

5.工作频带宽：在250KHz频率范围内的信号均可以测量。

6.体积小、重量轻、易于安装。
