电动汽车的车载充电机，需要对电流进行监测以确保充电过程的安全和稳定。

霍尔电流传感器可以有效地满足车载充电机对充电电流的管理需求。它通常与ADC（模数转换器）和微控制器等电路共同组成电池管理系统，实现车载充电机的电流测量、电量统计、充电保护等功能。

2023年4月，芯进电子全新推出适用于OBC车载充电机的高性能电流传感器CC6922，它具有精度高，响应速度快的优点，满足非接触式测量，并且用户可设置过流快速报警输出。

产品简介

CC6922是一款高性能电流传感器，能够有效的测量直流或交流电流，并具有精度高、出色的线性度和温度稳定性的优点，广泛应用于汽车电子、光伏、工业控制、新能源及通信类设备，特别适用于车载充电机中的一些应用，保证充电效率和安全性。

充电控制:通过感知电流传感器的输出信号，车载充电机可以根据电池电量、电压等因素控制充电效率和功率，以便在最短的时间内完成充电。

保护功能:电流传感器可以监测电流过载或短路等问题，并及时通知车载充电机，以避免对充电系统和汽车电子设备造成损害。

监测功能:通过电流传感器，车载充电机可以实时显示电量、电压、电流等信息，方便用户随时了解充电进度和状态。

故障检测:电流传感器还可以检测充电系统中的故障和异常，如电缆连接故障、电池内阻过高等问题，并及时报警以便用户及时处理。

工作原理

CC6922由高精度、低噪声的线性霍尔集成电路，低阻抗铜排、隔离片组成。输入电流流经内部导线，其产生的磁场在霍尔电路上感应出相应的电信号，经过内部处理电路输出电压信号。

全新的框架设计，更宽的铜排，使这一款芯片拥有很低的阻抗和抗浪涌电流的性能；介电强度更大的绝缘材料，和更大的隔离片使其具有更高的绝缘耐压和冲击耐压；

优势特性

◆内置低阻抗铜排，300μΩ，发热小

◆抗浪涌能力强，可耐受25kA冲击电流

◆冲击耐压11kV

◆隔离耐压5000VRMS，基本绝缘1200VRMS

◆测量范围20~150A

◆固定输出和比例输出两种模式

◆用户可设置的过流快速报警输出

◆所有生产均在国内完成

典型应用

典型应用图

应用领域

汽车领域：OBC车载充电机等

光伏领域：组串式逆变器，微型逆变器，储能逆变等

工业自动化：工业变频器，通信电源等

阶跃响应

VOUT阶跃响应时间＜2μS

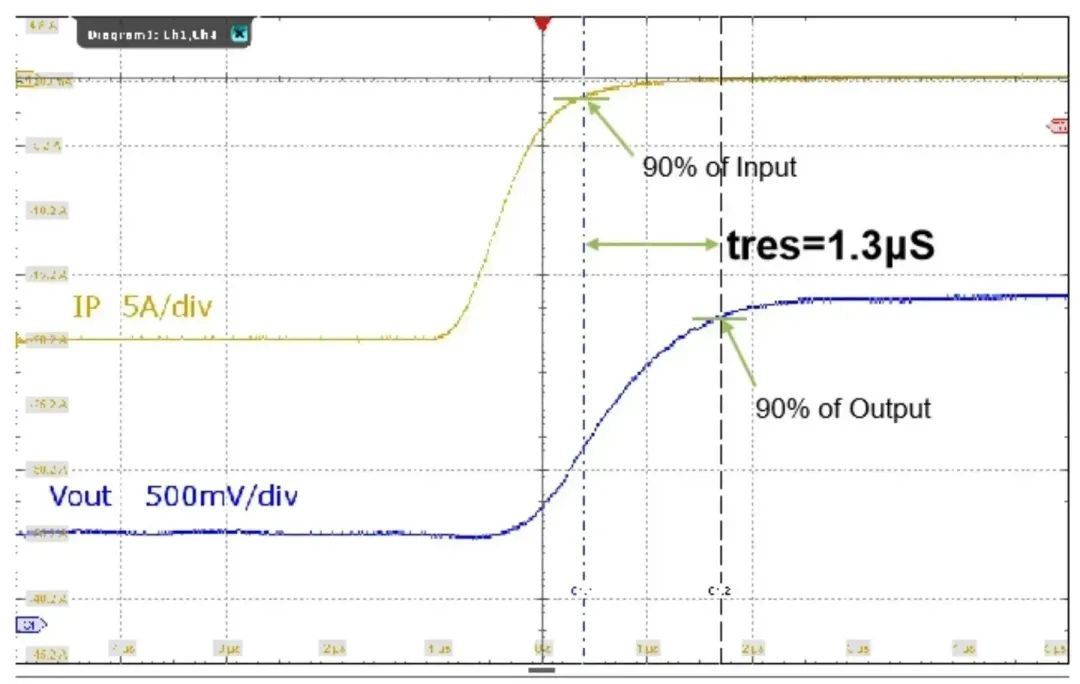

上升沿

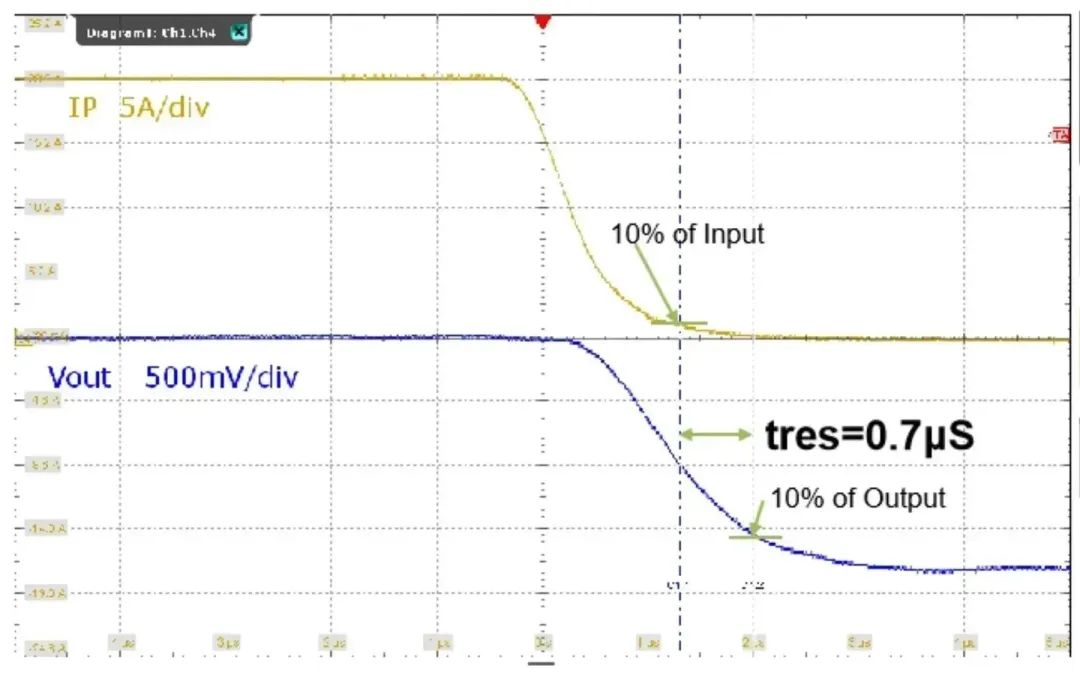

下降沿

封装体温度与输入电流关系

封装体温度与输入电流关系

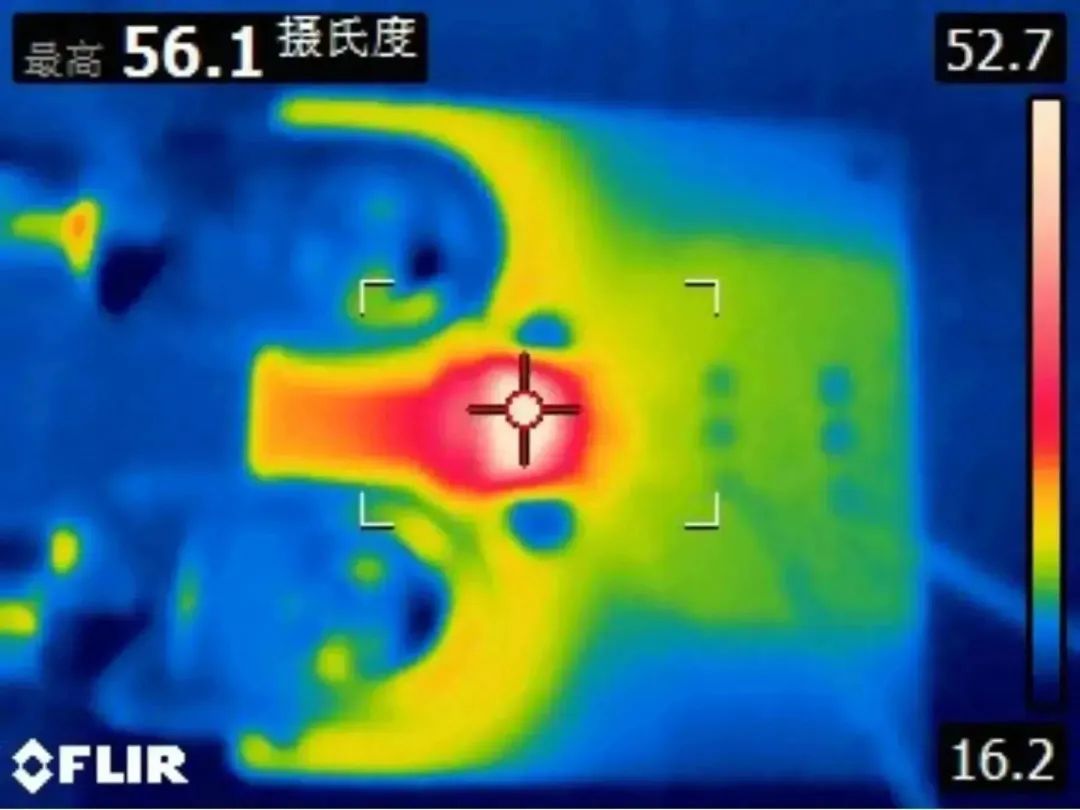

封装体热成像图（50A）

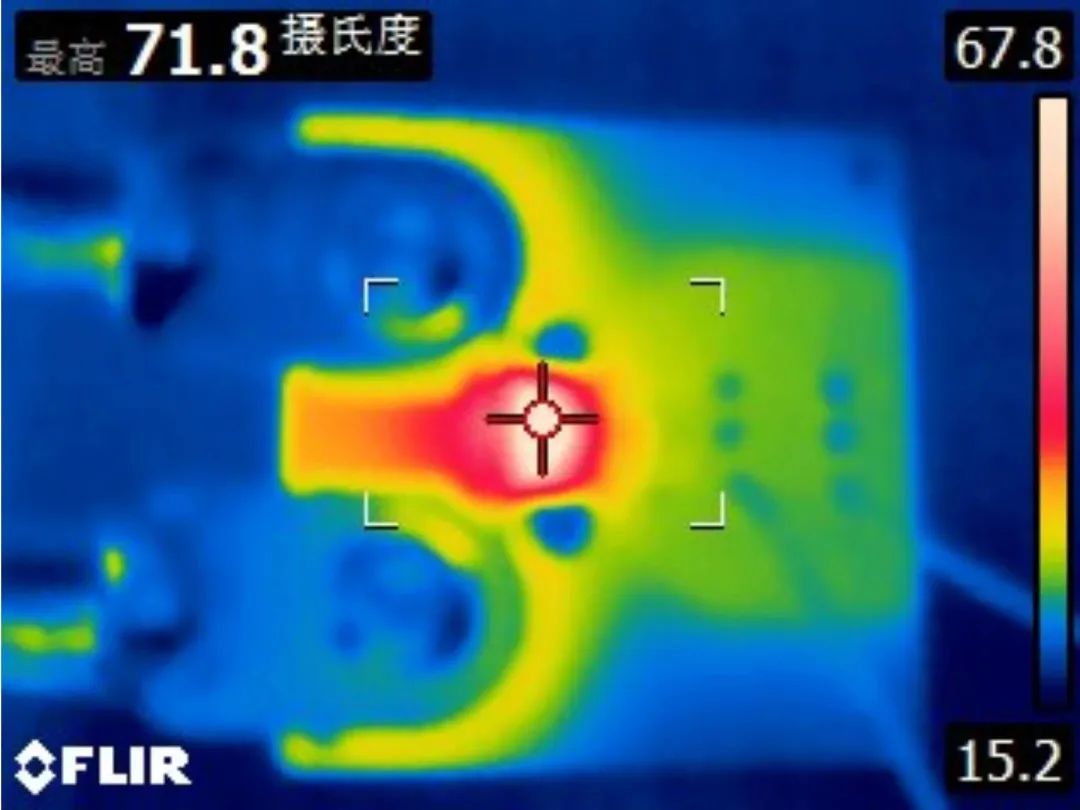

封装体热成像图（70A）

封装体热成像图（60A）

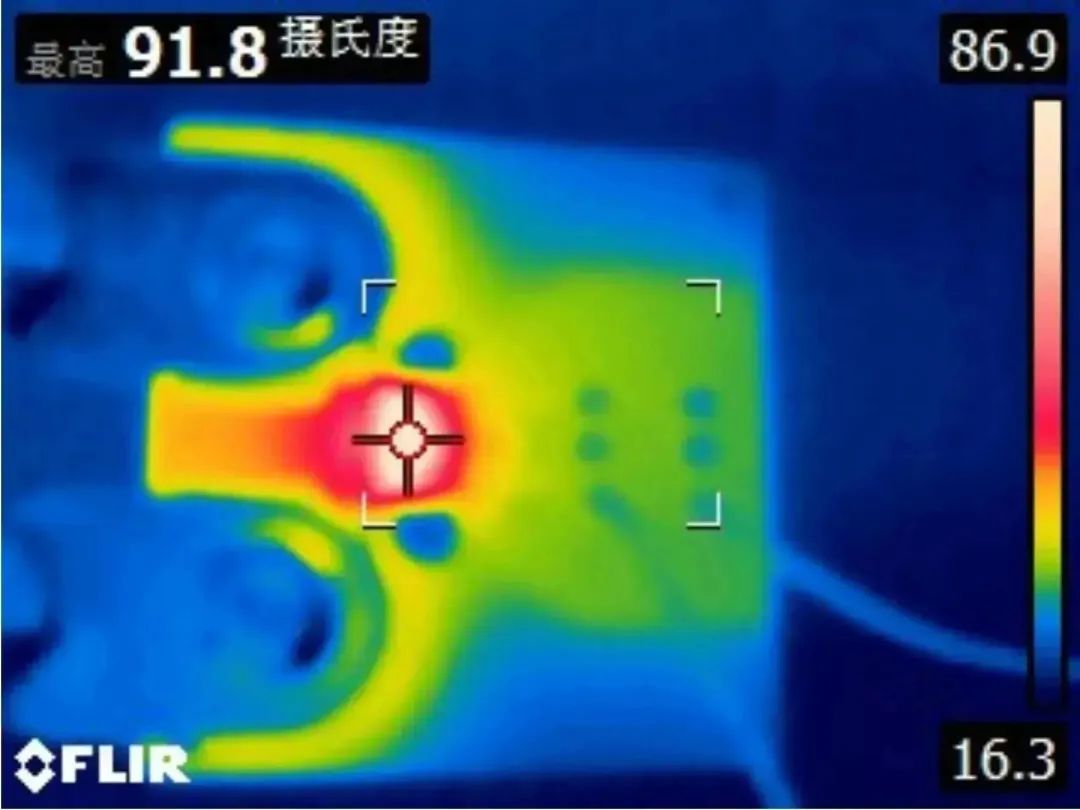

封装体热成像图（80A）

冲击电压实验（1.2/50μs）

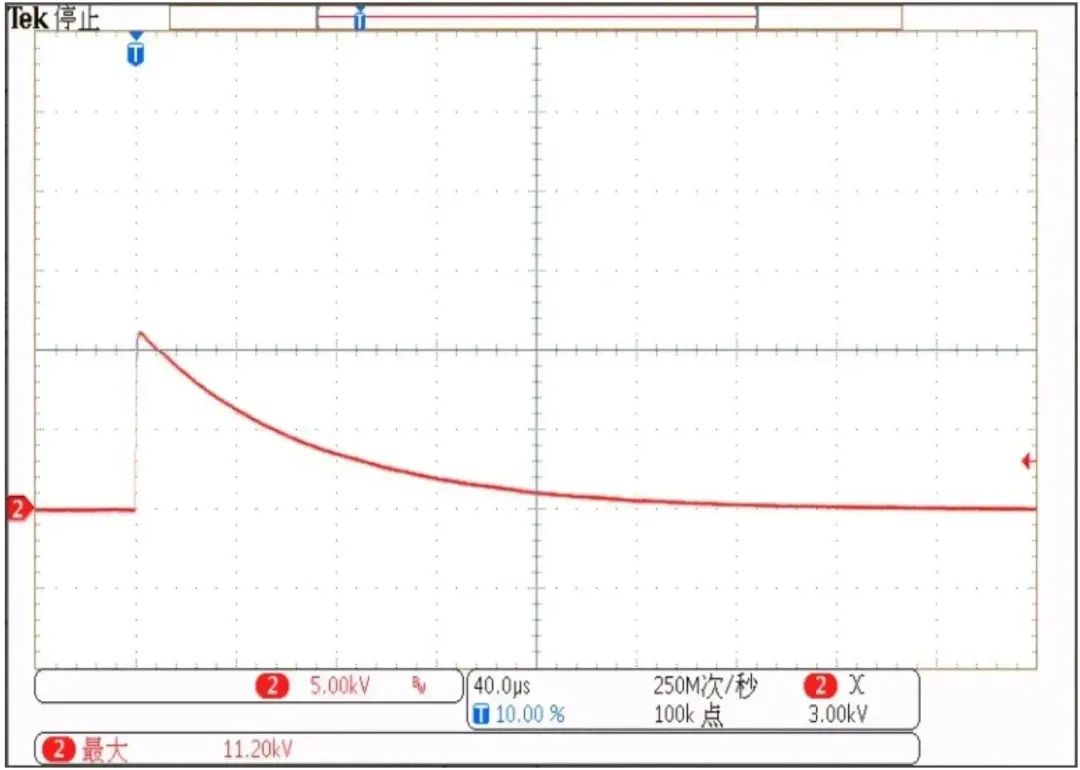

正向11KV

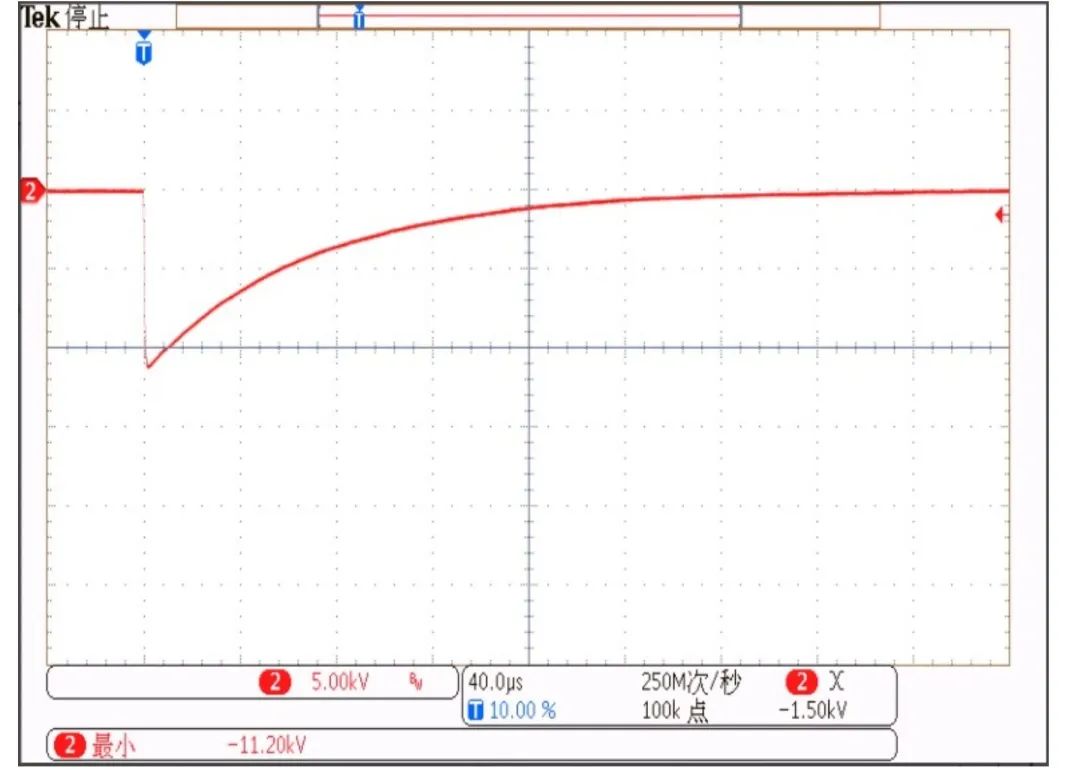

负向-11KV

冲击电流实验（1.2/50μs）

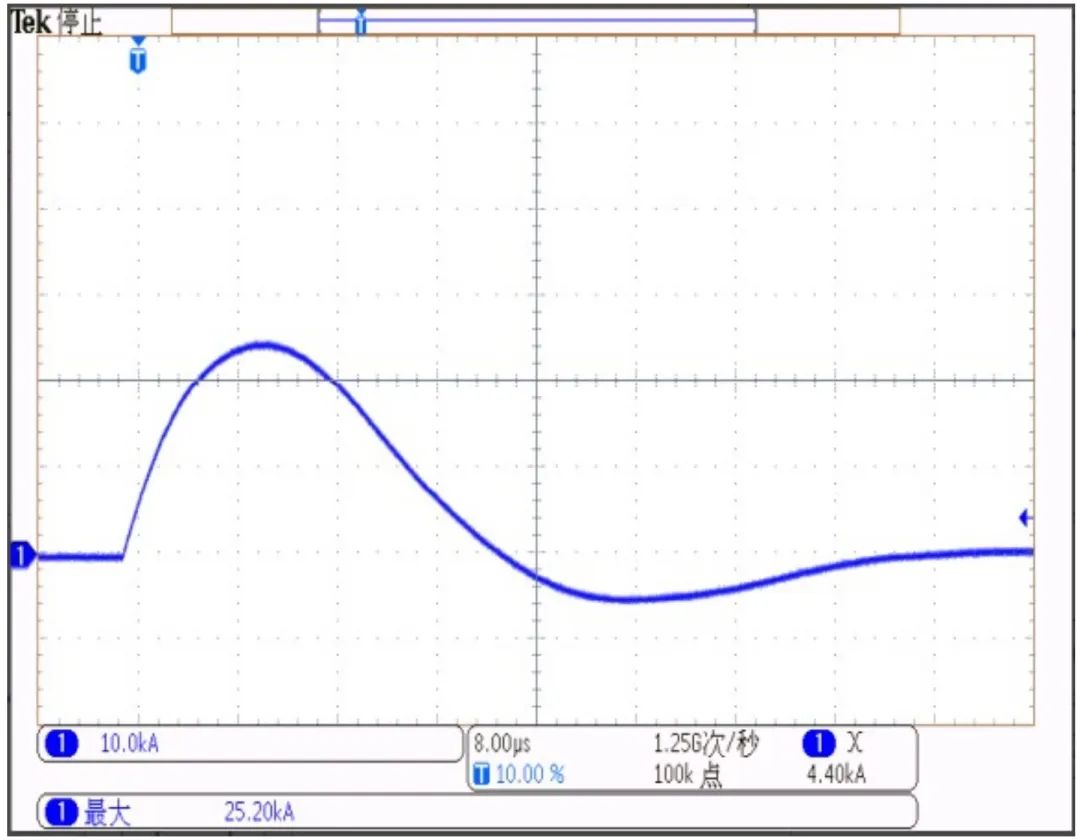

正向25KA

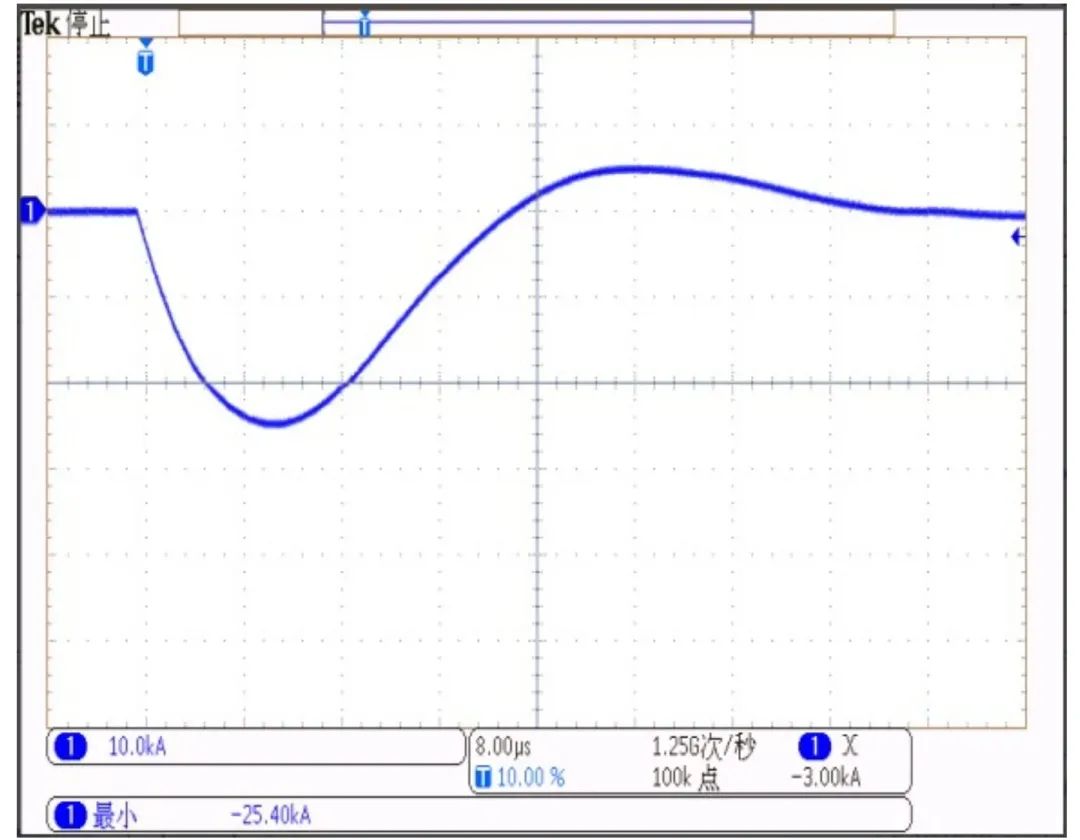

负向-25KA
