国芯思辰 |霍尔开关AH402F可替代YS1632用于家用净水

近些年来，水污染的问题越来越严重，家用净水器已经成为每家每户的必备家用电器；在净水器系统设计中，霍尔开关在净水器中的主要作用是用来计算净水器的滤芯寿命，它的原理是每个滤芯的寿命都按照使用的水量来提前标定计算的，而把霍尔内置在水流量传感器上从而记录滤芯使用了多少水量，当达到设定的用水量时，净水器就会自动报警提醒用户需要更换滤芯。

霍尔开关在净水器的上的另外一个作用是设定出水量的多少，也是根据霍尔来计算水流量的多少，比如要求每次出水100毫升，则霍尔流量传感器根据单片机的设定计算当达到100毫升后就停止出水。

家用净水器中的水流量传感器常用到双极霍尔开关元件，本方案推荐使用中科阿尔法AH402F替代YS1632在家用净水器中的使用。随着现在越来越多的净水器进入市场，功能上也更加注重节能环保，出现了许多便携式净水器，需要高频率，低功耗，高稳定的霍尔开关，相对来说对霍尔的要求也逐渐提高。

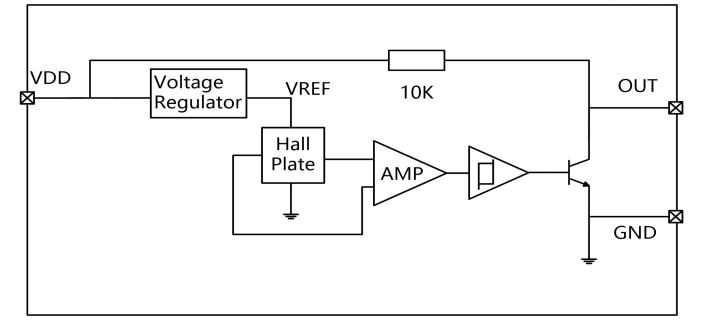

AH402F在电路中可耐高电压冲击，具有极强的抗噪能力，3.0V~60V的工作电压，它适用于各种便携式电子消费类、汽车和工业控制等领域，并且提供TO92S和SOT23-3L两种封装形式，满足不同的产品应用场景。AH402F采用的是高压bipolar工艺制程，芯片由电压稳压单元、霍尔电压发生器、差分放大电路、温度补偿电路、集电极开路输出电路组成，工作时输入磁感应强度，再输出为数字电压信号的流量计量形式。

AH402F应用于家用净水器主要参数：

•过压保护能力：80V；

•ESD 性能±4 kV，集电极开路输出；

•电源引脚反向电压保护；

•可驱动电流最大30mA；

•输出内置 10KΩ上拉电阻；

•工作温度范围：-40℃~150℃；

综上，双极霍尔开关AH402F的特征非常适合家用净水器中的流量检测，AH402F为国产霍尔，在价格和交期上会更加有优势。
