电流检测传感器的安装方式

深圳市航智精密电子有限公司主要经营高精度电流检测传感器、高精度电压传感器、高精度检测计量仪器仪表、能源互联网大数据系统软件的研发、销售、方案设计等。

电流检测传感器分两种安装方式：盘式安装和PCB。

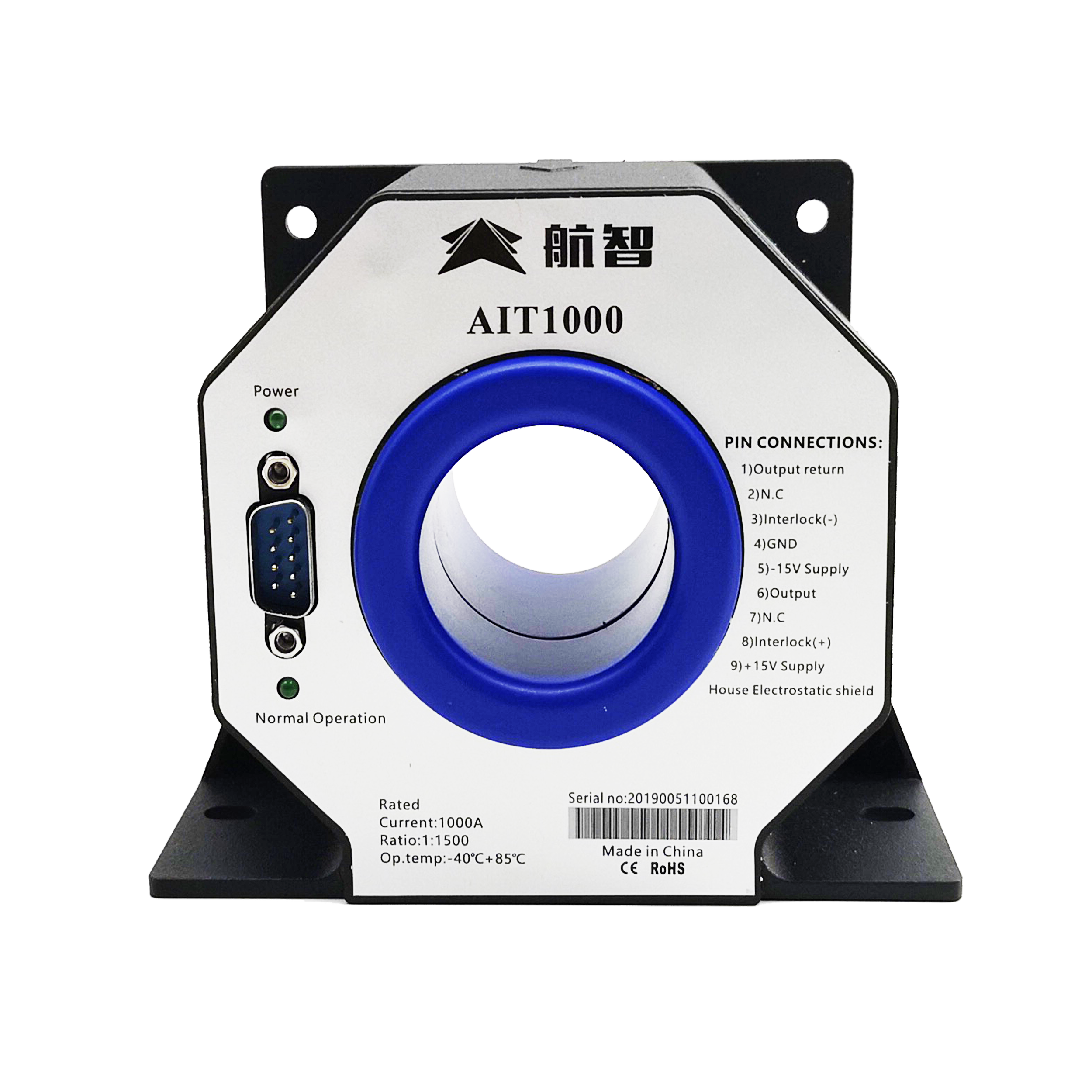

航智电流检测传感器主要以盘式安装方式为主。通常盘式安装的传感器原边测量信号比较大，体积也比较大。在传感器的规格书中，均有提供安装孔的间距和孔径，同时会明确各个安装孔所用的螺钉大小以及拧紧的扭矩。推荐的扭矩都是经过设计工程师的验证和评估，安装时，严严格按照规格书中推荐的扭矩来操作，否则容易造成外壳的破裂。尤其是灌胶传感器，一旦外壳破裂就无法修复，带来经济损失的同时也会给施工带来麻烦。

在每只电流检测传感器的外壳上都有一个箭头，这个箭头的方向代表被测电流的流向，在传感器的原边接入被测电流时，要保证被测电流和流向于传感器上所示的箭头方向一致。否则会导致传感器的输出信号反向。

PCB安装方式

通常PCB安装的传感器原边测量信号比较小。传感器的输出端采用pin针或者SMD的方式，在焊接上可以按照一般器件的焊接工艺执行，由于有的传感器内部不灌胶，所以尽量避免清洗。
