虹科案例 | 利用激光测距传感器进行锯齿定位

虹科案例

利用激光测距传感器进行锯齿定位

应用描述

在这项应用中，两个激光测距传感器分别安装在一个凸出部分的末端的两侧，用以测量其两侧到锯齿的距离的差。一个微型控制器会按照预设，记录测量数据并提供一个方便快捷的前后位置校准的图像，以便检查。当操作者触发了超出公差范围的情景时，该系统还包含了一定的偏移容差。 这些准则可以轻松应用于任何位置校准应用。通过使用至少三个传感器，靶标直线度也是可以监测到的。现有的Dimetix激光测距传感器的量程为几英尺到500米。在微型控制器的屏幕上（如图2所示），界面最顶端显示了两组距离数据，定位尺寸在其下方显示，检查标记表示测量数据在公差范围内。

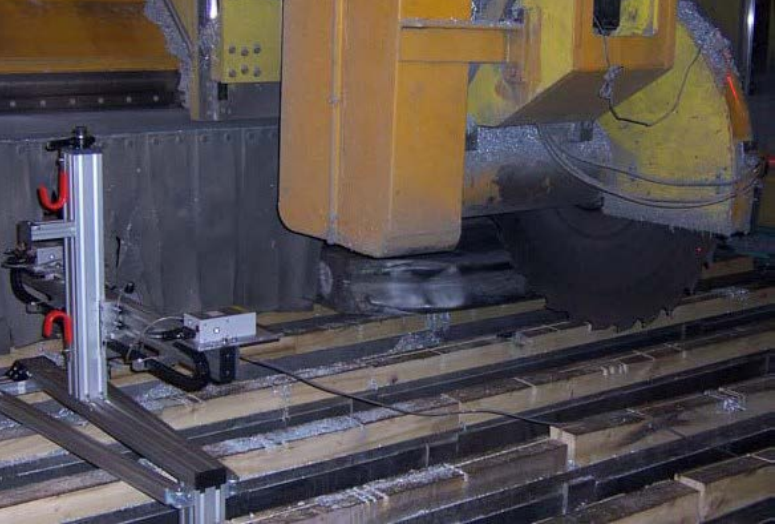

图一：安装了Dimetix激光测距传感器的龙门锯

图2：控制器单

PART TWO

产品优势

• 传感器激光束可见，安装方便

• 最大工作温度范围在-40℃ 至 +60℃，能适应各种艰苦环境

• 自然表面最大测量距离可达100米

• 加反射板最大测量距离可达500米

• 精度±1㎜

• 重复精度±0.3㎜

• 测量数据可以轻松传输至PLC或PC

• 免维护运行

PART THREE

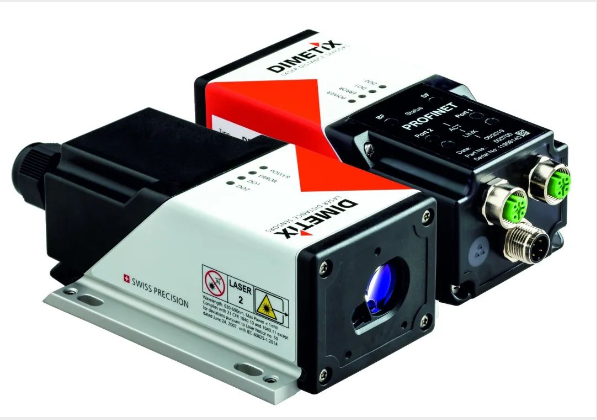

HK-DIMETIX传感器——解决高精度应用要求的技术方案

得益于清晰的产品组合，选取一款合适的Dimetix激光测距传感器是非常简单方便的。

Dimetix的传感器为客户提供了许多的功能，并且这些功能都是作为标准集成在每台设备中，包括：各种通讯接口如SSI、RS-422/485、RS-232和2个数字输出。

此外，还可以选择工业以太网接口PROFINET、EtherNET/IP和EtherCAT，并且所有的设备都具有IP65的防护等级，且重量不到500克，给人们留下了深刻的印象！

除此之外，特别值得一提的是，我们的仪器不仅可以在500米的测量距离上到达±1㎜的精度，并且即使是在最极端的条件下，也能保持良好的性能，DPE、DEN和DEH等类型的传感器都可以做到这一点。

此外，DAE、DAN和DBN类型的传感器的性能也同样十分优秀，但它们更适用于测量距离在500米内或对成本敏感的项目。
