STM32 BMP280模块获取气压温度高度传感器数据 TFT显

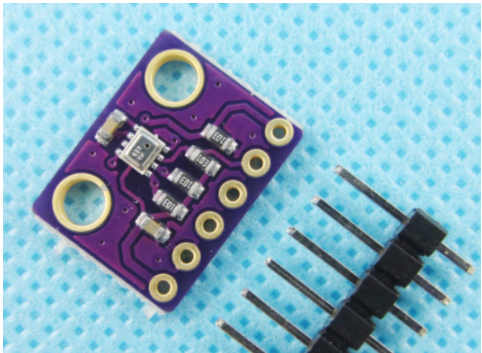

BMP280是博世最新推出的数字气压传感器，具有卓越的性能和低廉的价格，相对精度为±0.12 hPa（相当于±1米），传感器功耗仅有2.7μA，包括压力和温度测量功能。气压传感器支持SPI和IIC通信接口，相比上一代的BMP180，精度已有相当大的提升，非常适合应用于低成本的多旋翼飞行器飞行控制器上，价格仅有目前流行的MS5611的四分之一。

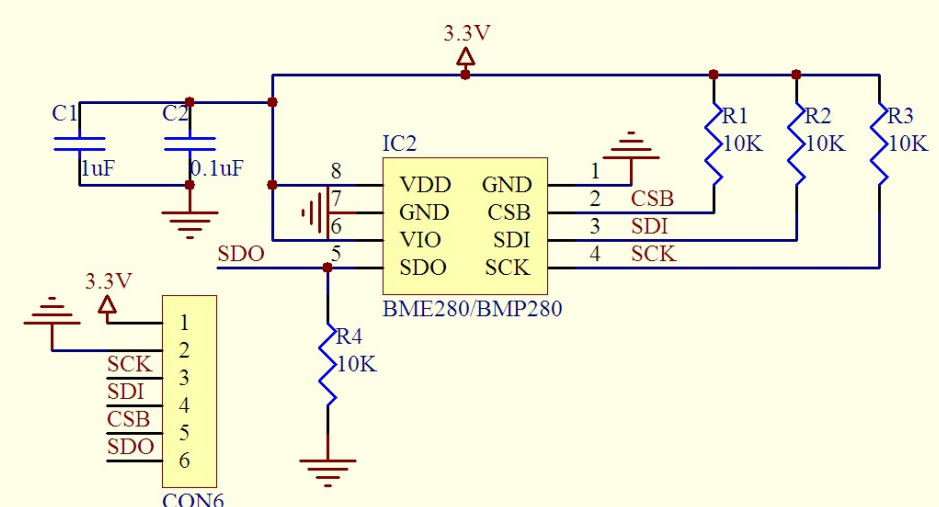

电路设计

传感器数据获取流程

BMP280的测试启动流程

（1）读取BMP280的id，其值等于0x58。

（2）把补偿寄存器的值都读出来。

（3）对BMP280进行reset。

（4）对BMP280的数据采集精度，模式。。。等进行配置。

（5）给点延时，等待数据采集完毕放入寄存器中。

（6）读取寄存器中的采集数据。

工程文件

代码较多，见源码地址：

https://gitee.com/delehubcode/stm32-template/blob/master/2.GraduationDesignUpdate/STM32%20BMP280.md

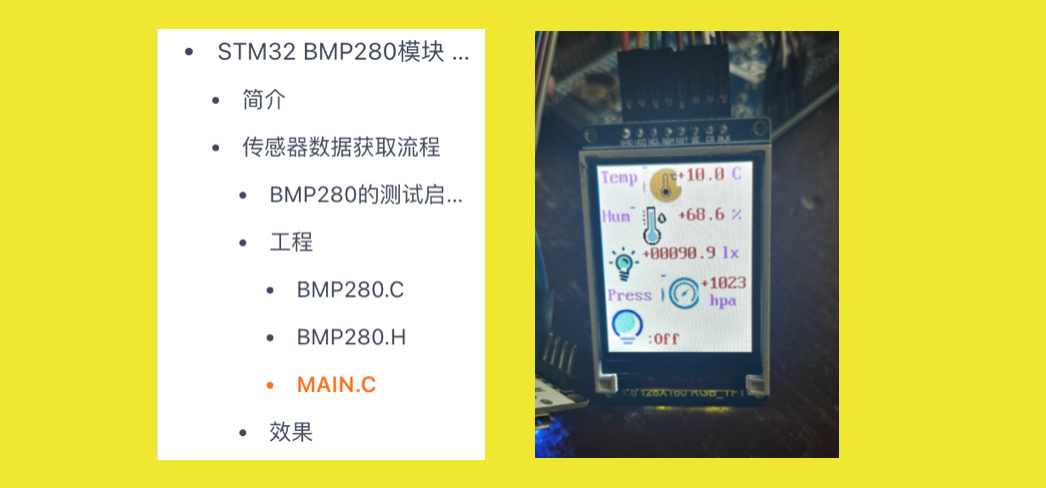

效果
