超高频一体式系列读取设备是高端一体化UHF RFID读写器产品，其设计搭载了本公司研发的超高频M2210/M2100读写模块和RFID天线，一体式设备F5016读取距离可达0~10米，行业多标签算法可极速识别标签。针对客户的需求，标签可加密设置，其他读写器读时为乱码，增强保密性。在同类产品中性能稳定且读取距离远，设备标准集成有RS232和100兆以太网络通讯接口。
超高频一体式系列采用PC+ABS/铝合金外壳设计，防水防尘（IP67）、抗干扰能力强，满足室外全天候工业级产品的设计要求。支持EPC global UHF Class 1 Gen 2 / ISO 18000-6C协议，多接口、识别距离远、速度快、准确率高、抗干扰能力强、防护性能优良和安装使用方便等特点。
该系列目前主要有2款产品：
| 型号 | 版本差异 |
| F5016-H | H系列搭配迅远M2210模块 |
| F5016-L | L系列搭配迅远M2100模块 |
产品特性
1、H系列采用迅远M2210模块，接收灵敏度可达-82dBm；L系列采用迅远M2100模块，接收灵敏度可达-62dBm，高性能，苛刻的应用环境亦适用；
2、稳定性高，60×24小时高温拷机，可不间断稳定运行；
3、多标签密集读取性能卓越，H系列可实现大于400 tags/s标签识别率，L系列可实现大于200 tags/s标签识别率；
4、提供功能全面的软件开发套件（SDK）及接口，易与RFID软件集成；
5、采用集成化射频芯片，模块性能稳定，恶劣高要求应用环境亦可适用；
6、采用载波消除技术，标签读取准确性好、范围广；
7、为可靠数据捕获而增强的噪音抑制功能；
8、支持高精度返回信号强度(RSSI) ；
9、抗干扰电路设计；
10、采用PC+ABS/铝合金盒外壳设计坚固耐用，整机设备完全浸泡水底12H无进水现象，防护等级达IP67以上，可在恶劣的环境下正常使用。
产品技术参数
| 序号 | 名称 | 参数 |
| 1 | 工作电压 | DC 7.5-24V |
| 2 | 峰值工作电流 |
H系列：12V/2.0A L系列：12V/700mA |
| 3 | 工作温度 | -30～65℃ |
| 4 | 工作湿度 | 5%-95% RH 无凝露 |
| 5 | 储存温度 | -40～+70℃ |
| 6 | 防护等级 | IP67 |
| 7 | 标签协议 | EPC global UHF Class 1 Gen 2 / ISO 18000-6C |
| 8 | 工作频段 | 840～960 MHz |
| 9 | 支持工作区域 |
China 1，China 2 US, Canada and other regions following U.S. FCC Europe and other regions following ETSI EN 302 208 with & without LBT regulations Japan Korea Malaysia Taiwan |
| 10 | 输出功率 |
软件可调： H系列：步阶间隔1.0dB，+5dBm-+30dBm L系列：步阶间隔1.0dB，+5dBm-+25dBm |
| 11 | 输出功率平坦度 | ±0.2dBm |
| 12 | 接收灵敏度 |
H系列：-82dBm L系列：-62dBm |
| 13 | 射频端口驻波 | ≤1.5 |
| 14 | 读取距离 |
F5016-H：0～10米 F5016-L：0～5米 读取距离与标签类型、发射功率以及应用环境有关 |
| 15 | 多标签读取 |
H系列：≥400tags/s L系列：≥200tags/s |
| 16 | 接口通讯速率 | 115200bps |
| 17 | 工作温度检测 | H支持 |
| 18 | 密集读写器模式 DRM | 支持 |
| 19 | 天线连接保护 | 支持 |
| 20 | 返回信号接受强度 RSSI | 支持 |
| 21 | 天线类型 | 搭配4.5dBi圆极化天线 |
| 22 | GPIO控制 |
输入IO口：2路 输出IO口：4路 |
| 23 | 通迅接口 |
RS-232、网口 WIFI（选配）、4G（选配） RS-485（选配）、韦根26/34（选配）、 蓝牙(可定制) |
| 24 | 蜂鸣器 | 有 |
| 25 | 外观设计 | PC+ABS/铝合金外壳设计 |
| 26 | 外观尺寸 | 133*133*52mm |
| 27 | 重量（整机） | 1.25KG |
F5016产品图片

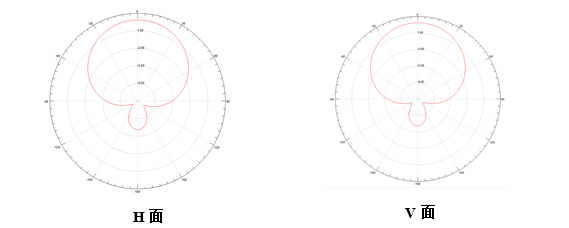

915MHz辐射方向图
尺寸示意图

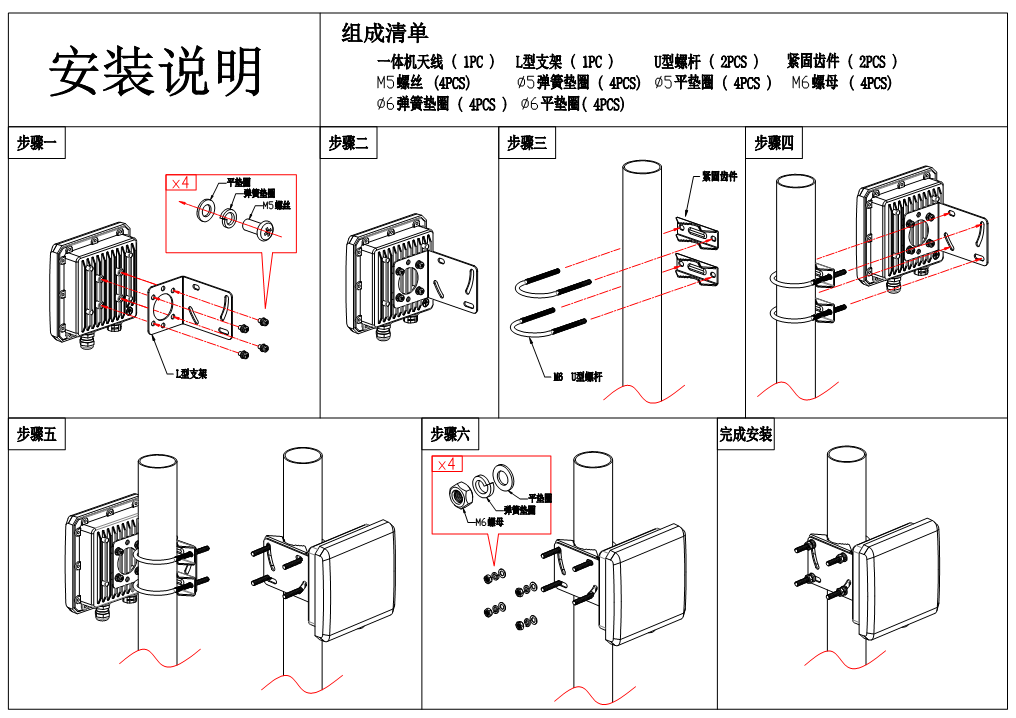

安装示意图
