设计一个计数器来讲解时序逻辑

一、时序逻辑

时序逻辑是Verilog HDL 设计中另一类重要应用。从电路特征上看来，其特点为任意时刻的输出不仅取决于该时刻的输入，而且还和电路原来的状态有关。

从电路行为上讲，不管输入如何变化，仅当时钟的沿（上升沿或下降沿）到达时，才有可能使输出发生变化。

1、在描述时序电路的always块中的reg型信号都会被综合成寄存器，这是和组合逻辑电路所不同的。
2、时序逻辑中推荐使用非阻塞赋值“<=”。

3、时序逻辑的敏感信号列表只需要加入所用的时钟触发沿即可，其余所有的输入和条件判断信号都不用加入，这是因为时序逻辑是通过时钟信号的跳变沿来控制的。

二、时序逻辑在FPGA里RTL实现

我们写一个简单的寄存器，看看fpga是怎样实现时序逻辑的

module  counter(
    input           a,
    input               clk,

    output  reg     q
);

    always@(posedge clk)begin
        q <= a;
    end

endmodule

我们看一下fpga的芯片规划器

从芯片规划器，可以看出来几个细节。

1、我们用了一个查找表、一个寄存器。对FPGA来说，这个寄存器你就算不使用他也是在那里的

2、我么的输出信号是与clk同步的，必须要等到clk的上升沿到来是，输出才会更新，因此就实现了寄存器的功能

三、同步复位、异步复位

1、同步复位：其实就是你的操作和时钟的上升沿同步

举个例子，你要将q设置为0，下面这代码就是同步复位，q <= 0，是在时钟上升沿到来时执行的，所以是同步复位

module  counter(
    input           a,
    input               clk,

    output  reg     q
);

    always@(posedge clk)begin
        q <= 0;
    end

endmodule

2、异步复位：其实就是你的操作和时钟没有关系

举个例子，你要将q设置为0，下面这代码就是异步复位，q <= 0，无论时钟是什么状态，只有rst_n到来就执行清零

module  counter(
    input                   a,
    input                       clk,
    input                       rst_n,
    output  reg [7:0]   q
);

    always@(posedge clk,negedge rst_n)begin
        if(!rst_n)
            q <= 0;
        else
            q <= q + 1'b1;
    end
endmodule

四、竞争冒险

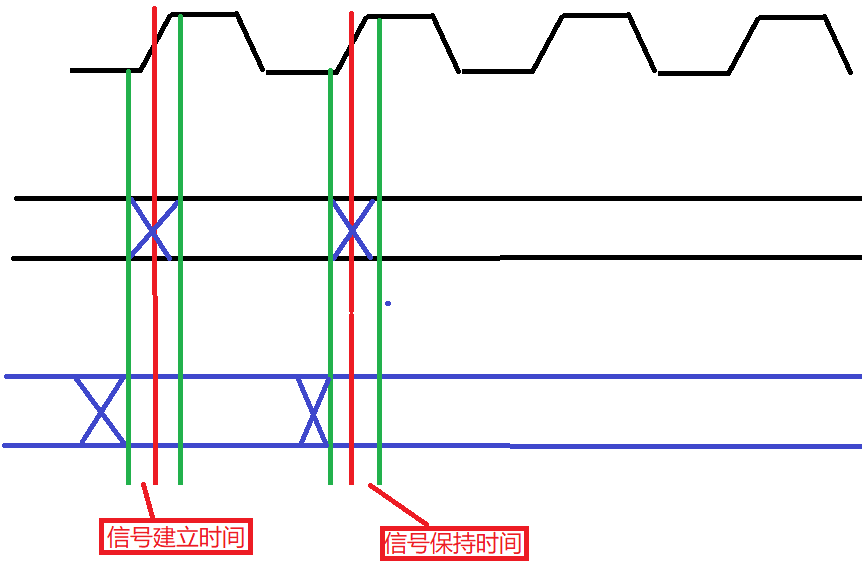

竞争冒险：意思是，在我时钟的上升沿进行采样时，输入信号处于不稳定状态，这个会给电路带来亚稳态的问题

为了解决竞争冒险，我们只要满足信号的建立时间和保持时间即可

五、verilog语法补充

1、parameter 定义全局变量

parameter   T =     26'd49_000_000;

2、defparam重新定义参数，这个主要是在仿真脚本修改例化的模块的内部参数

defparam counter_inst.T = 26'd49;

counter counter_inst(
.clk        (clk),
.rst_n  (rst_n),
.flag       (flag)

六、计数器设计

设计一个1秒的计数器，当时间到一秒后给出一个flag信号

1、代码实现 verilog.v

module  counter(
    input               clk,
    input               rst_n,
    output  reg     flag
);

    reg [25:0] count;

    parameter   T =     26'd49_000_000;

    always@(posedge clk,negedge rst_n)begin
        if(!rst_n)begin
            flag <= 1'b0;
            count <= 0;
            end
        else    if(count == T)begin
                flag <= 1'b1;
                count <= 0;
            end
        else
            begin
                count <= count + 1'b1;
                flag <= 1'b0;
            end
    end

endmodule

2、仿真脚本

我在仿真脚本将时间参数改为T改为 T=26‘d49；方便仿真

`timescale 1ns/1ps


module counter_tb;

    reg             clk;
    reg             rst_n;
    wire                flag;

    defparam counter_inst.T = 26'd49;

    counter counter_inst(
    .clk        (clk),
    .rst_n  (rst_n),
    .flag       (flag)
);

    always #10 clk = ~clk;

    initial begin
        clk = 0;
        rst_n = 0;
        #20;
        rst_n = 1;
        #5000000;
        $stop;
    end

endmodule

3、仿真结果

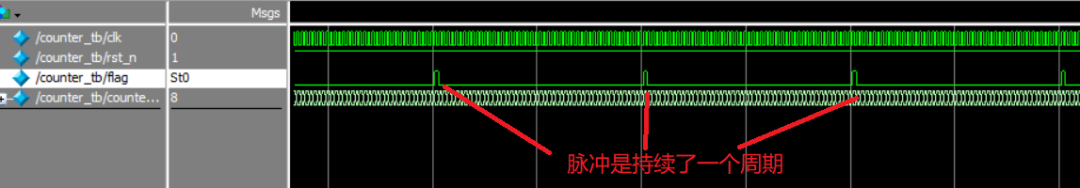

1、可以看出脉冲flag只持续了一个周期

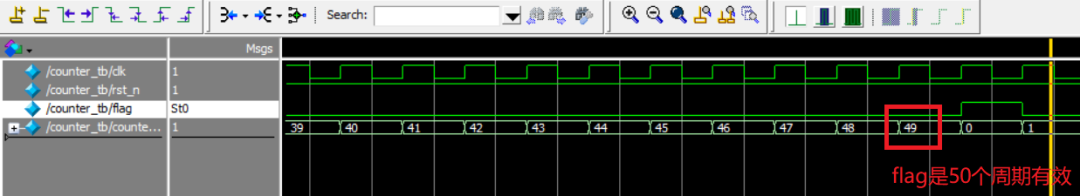

2、可以看出脉冲的触发是50个计数值

七、计数器里隐藏的加法器问题

我们设计的这个计数器，里面其实用了一个加法器，加法器是组合逻辑（因为组合逻辑只取决于输入）

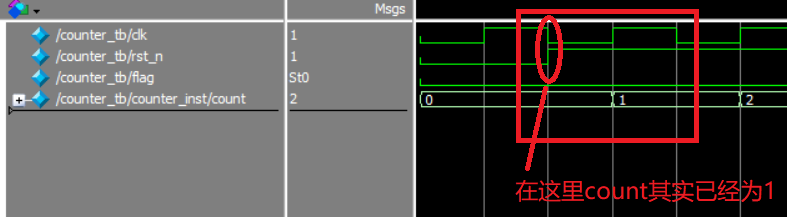

当我们给加法器一个初值0的时候，加法器的输出立即就输出1，这就是仿真的时候，开始复位拉高后，count在第一个clk上升沿就为1的原因
