异步复位同步释放问题解析

（1）异步复位同步释放的优势

（2）D 触发器搭建电路

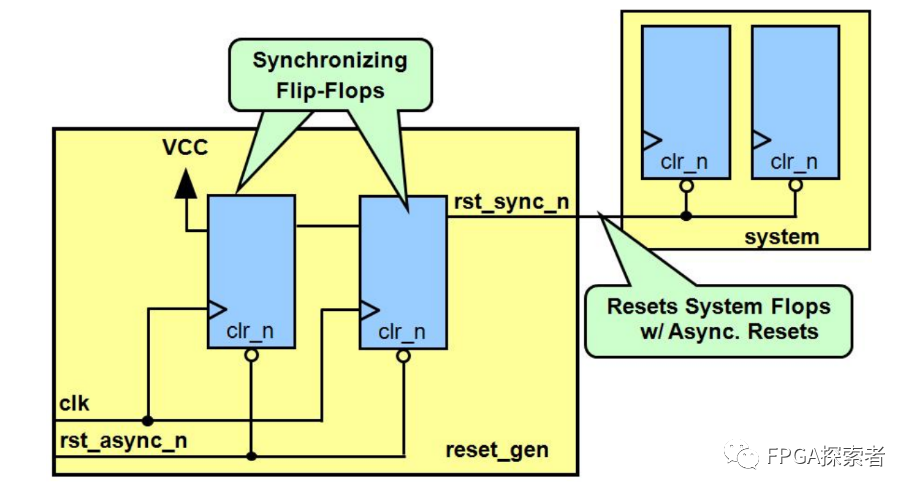

使用 2 个带异步复位的寄存器，D端输入逻辑 1（VCC）。

当异步复位无效（rst_async_n = 1）时，同步后的复位信号 rst_sync_n 也为 1；

当异步复位有效（rst_async_n = 0）时，同步后的复位信号 rst_sync_n 立刻为 0，即实现了“异步复位”，但是会在时钟上升沿来临时恢复为 1，实现“同步释放”；

（以下图片来自Altera FPGA）

第一级触发器的输入 D 接电源，即高电平1’b1。

第一级触发器的输出，很可能存在亚稳态，使用两级触发器做同步。

（3）Verilog 代码

reg rst_n_1 = 1'b1;
reg rst_n_2 = 1'b1;
always @ (posedge clk or negedge rst_async_n)
begin
if( !rst_async_n ) begin
rst_n_1 <= 1'b0;
rst_n_2 <= 1'b0;
end
else begin
rst_n_1 <= 1'b1;
rst_n_2 <= rst_n_1;
end
end


assign rst_sync_n = rst_n_2;

总结

针对 Altera 的 FPGA ，没有做其他资源消耗时的具体考证，仅从上述来看，确实能够节省一些资源。

针对 Xilinx 的 FPGA ：

（1）对于同一个触发器逻辑，因为同时支持异步和同步复位，所以异步复位并不会节省资源；

（2）对于其他的资源，比如 DSP48 等，同步复位更加节省资源。

首先，对于 DSP48，其内部还带有一些寄存器（只支持同步复位），如果使用异步复位，则会额外使用外部 Slice 中带异步复位的寄存器，而使用同步复位时，可以利用 DSP48 内部的寄存器；

Xilinx 的 FPGA，对于 DSP48、BRAM 资源，使用同步复位比异步复位更节省资源。

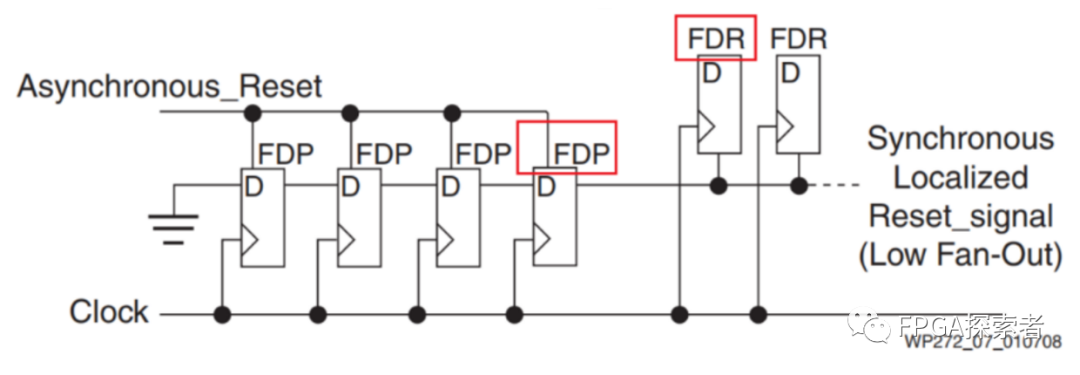

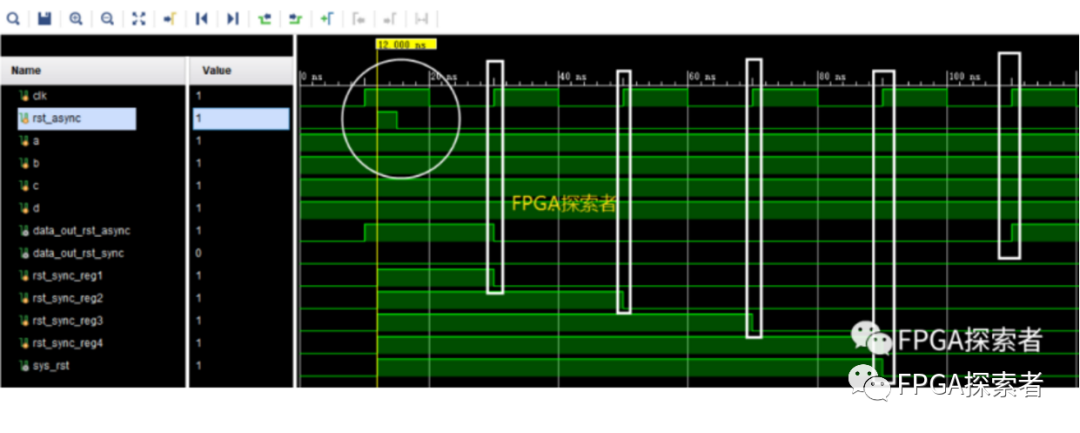

对于【高电平复位】，使用异步复位同步释放，则第一个寄存器的 D 输入是 0，这里使用了 4 个触发器打拍同步。

（参考 Xilinx 白皮书 WP272，【FPGA探索者】公众号回复【wp272】获取）。

异步复位同步释放，既能很快的检测到复位信号，不需要复位保持超过一个时钟周期，又能解决释放时的亚稳态问题（降低亚稳态发生的概率）。
