定时器在编程中有什么作用

我们看到的可编程控制器中的定时器是根据时钟脉冲累积计时的，时钟脉冲有 1ms、10ms、100ms等不同规格。每个对应的时钟脉冲乘以设定值就是当前设定的最大时间。

定时器除了占有自己编号的存储器位外，还占有一个设定值寄存器（字），一个当前值寄存器（字）。这是定时器功能块或LAD中的位置标定方式。

定时器满足计时条件开始计时，当前值寄存器则开始计数，当当前值与设定值相等时定时器动作，起常开触点接通，常闭触点断开，并通过程序作用于控制对象，达到时间控制的目的。

我们从这里学习到了定时器的使用方法，在电路中他的作用。

定时器相当于继电器电路中的时间继电器，可在程序中作延时控制。

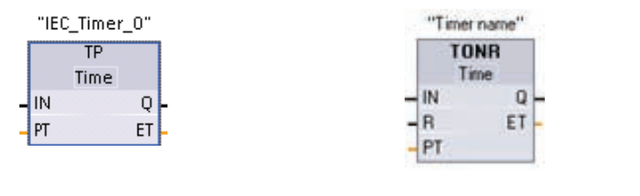

使用定时器指令可创建编程的时间延迟：

● TP： 脉冲定时器可生成具有预设宽度时间的脉冲的定时器。

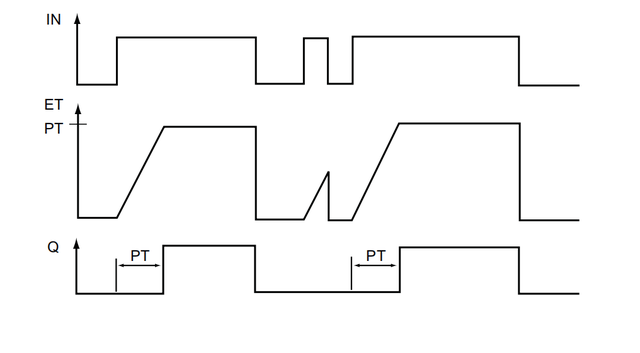

● TON： 接通延迟定时器输出 Q 在预设的延时过后设置为 ON通电延时定时器。

● TOF： 关断延迟定时器输出 Q 在预设的延时过后重置为 OFF未断电延时继定时器。

● TONR： 保持型接通延迟定时器输出在预设的延时过后设置为 ON。 在使用输入 R 重 置所消耗的时间之前，会一直累加多个定时时段内耗用的时间为可记忆的定时器。

● RT： 通过清除存储在指定定时器背景数据块中的时间数据来重置定时器。

用户程序中可以使用的定时器数仅受 CPU 存储器容量限制。

每个定时器占用 16 个字节 的存储器空间： 每个定时器都使用一个存储在数据块中的结构来保存定时器数据。

在编辑器中放置定时器指令时即可分配背景DB数据块。

在功能块中放置定时器指令后，可以选择多重背景数据块选项，各数据结构的定时器结构名称可以不同，但定时器数据包含在单个数据块中，而且 每个定时器不必使用一个单独的数据块。 这样可减少处理定时器所需的处理时间和数据 存储空间。

在共享的多重背景数据块中的定时器数据结构之间不存在交互作用。
