3D7424D-10延时线

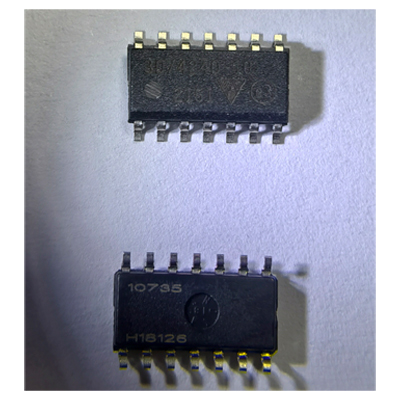

3D7424 器件是一款小型、多功能、四通道 4 位可编程器件单片延迟线。延迟值，通过串行接口编程，可以在 15 个相等的步长上独立变化。步长（以 ns 为单位）为由设备破折号决定。每个输入都在对应的输出没有反转，根据用户及时移动选择。对于每一行，延迟时间由下式给出：TDn = T0 + An * TI其中T0是固有延迟，An是第n行的延迟地址TI 是延迟增量（破折号）。所需的地址是通过 SC 和 SI 输入转移到设备中，并使用 AL 输入锁存地址。这串行接口也可用于启用/禁用每个延迟线。该 3D7424 工作在 5 伏和典型的 T0 为 6ns。 3D7424 兼容 TTL/CMOS，能够提供或吸收 4mA 负载，并具有上升沿和下降沿精度。该器件采用节省空间的表面贴装14 引脚 SOIC。

特征
• 单个芯片上有四个独立的可编程线路
• 全硅CMOS技术
• 低静态电流（典型值为 5mA）
• 前沿和后沿精度
• 气相、IR 和波峰焊
• 增量范围：0.75ns 至 400ns
• 延迟容限：3% 或 2ns（见表 1）
• 线对线匹配：1% 或 1ns 典型值
• 温度稳定性：±1.5% 典型值（-40C 至 85C）
• Vdd 稳定性：±0.5% 典型值（4.75V 至 5.25V）
• 最小输入脉冲宽度：总延迟的 10%

3D7424D-.75
3D7424D-1
3D7424D-1.5
3D7424D-2
3D7424D-4
3D7424D-5
3D7424D-10
3D7424D-15
3D7424D-20
3D7424D-40
3D7424D-50
3D7424D-100
3D7424D-200
3D7424D-400
