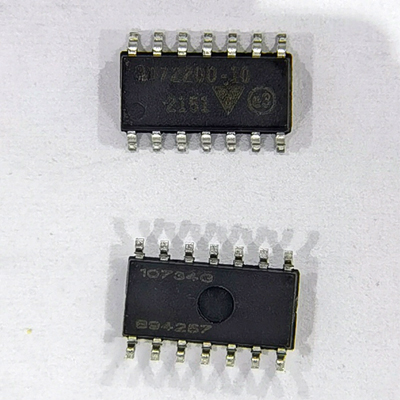

3D7220D-10延时线

3D7220 10 抽头延迟线产品系列包括固定延迟CMOS集成电路。 每个包都包含一条延迟线，在时间均匀分布的 10 个点上轻敲和缓冲。 点对点（增量）延迟值的范围可以从 0.75ns 到 700ns。 这输入在没有反转的情况下在输出端再现，时间偏移为根据用户指定的破折号。 3D7220 兼容 TTL 和 CMOS，能够驱动十个 74LS 型负载，并具有上升沿和下降沿精度。全CMOS 3D7220集成电路被设计为混合 TTL 固定延迟线的可靠、经济的替代方案。 它是提供标准 14 针可自动插入 DIP 和节省空间表面贴装 14 引脚 SOIC 和 16 引脚 SOL 封装。

特征
• 全硅、低功耗 CMOS 技术
• TTL/CMOS 兼容输入和输出
• 气相、IR 和波峰焊
• 可自动插入 (DIP pkg.)
• 低地反弹噪声
• 前沿和后沿精度
• 延迟范围：0.75ns 至 7000ns
• 延迟容差：2% 或 0.5ns
• 温度稳定性：±2% 典型值（-40C 至 85C）
• Vdd 稳定性：±1% 典型值 (4.75V-5.25V)
• 最小输入脉冲宽度：总延迟的 15%
• 14 针 Gull-Wing 可插入式
替代混合延迟线

3D7220D 33
3D7220D -1
3D7220D -1.5
3D7220D -2
3D7220D -2.5
3D7220D -4
3D7220D -5
3D7220D -10
3D7220D -20
3D7220D -50
3D7220D -100
3D7220D -700
3D7220 33
3D7220 -1
3D7220 -1.5
3D7220 -2
3D7220 -2.5
3D7220 -4
3D7220 -5
3D7220 -10
3D7220 -20
3D7220 -50
3D7220 -100
3D7220 -700
