FPGA跨时钟域处理方法(二)

上一篇文章已经讲过了单bit跨时钟域的处理方法，这次解说一下多bit的跨时钟域方法：

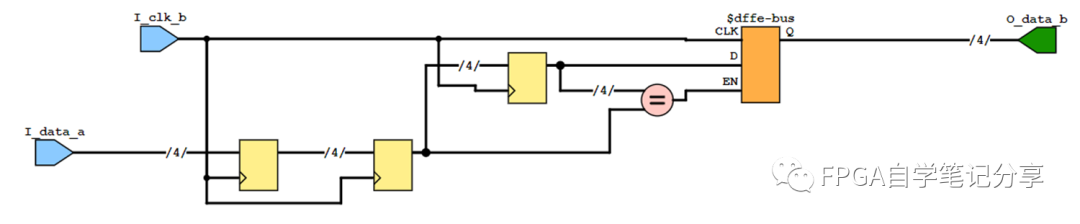

1、打两拍，比较，具体代码如下所示。

// ============================================================
// File Name: cm_cdc_4bit
// VERSION  : V1.0
// DATA     : 2022/9/28
// Author   : FPGA干货分享
// ============================================================
// 功能：4bit慢变信号跨时钟域模块
// ============================================================




`timescale 1ns/1ps
module cm_cdc_4bit (
    input wire          I_clk_a     , ///输入时钟a
    input wire          I_clk_b     , ///输入时钟b
    input wire [3:0]    I_data_a    , ///a时钟输入信号
    output reg [3:0]    O_data_b      ///b时钟输出信号
    );


// ============================================================
// wire reg
// ============================================================


reg  [3:0]    S_data_b_d0  ;
reg  [3:0]    S_data_b_d1  ;
reg  [3:0]    S_data_b_d2  ;




// ============================================================
// a时钟域
// ============================================================






// ============================================================
// b时钟域
// ============================================================
///使用第二个时钟进行打拍
always @(posedge I_clk_b)
    begin
        S_data_b_d0 <= I_data_a    ;
        S_data_b_d1 <= S_data_b_d0 ;
        S_data_b_d2 <= S_data_b_d1 ;
    end


//打两拍之后的信号进行处理
always @(posedge I_clk_b)
    if(S_data_b_d2 == S_data_b_d1)
        O_data_b <= S_data_b_d2;
    else
        O_data_b <= O_data_b   ;




endmodule

第二种方法就是计数器转gray码。

下一篇将为大家讲解格雷码与二进制码的转换代码及仿真。
