FPGA多bit跨时钟域之格雷码(一)

FPGA多bit跨时钟域适合将计数器信号转换为格雷码。

格雷码的特点：从一个数变为相邻的一个数时，只有一个数据位发生跳变，

这种特点，就可以将跨时钟域中的多bit跨时钟域转换为单bit跨时钟域，最大限度的提高系统稳定性。

格雷码常用于通信，FIFO 或者 RAM 地址寻址计数器中。

格雷码编码

原码：b[0~n]；格雷码：g0~n；编码：g=G(b)；

编码：g=b XOR bi+1，g[n]=b[n]；

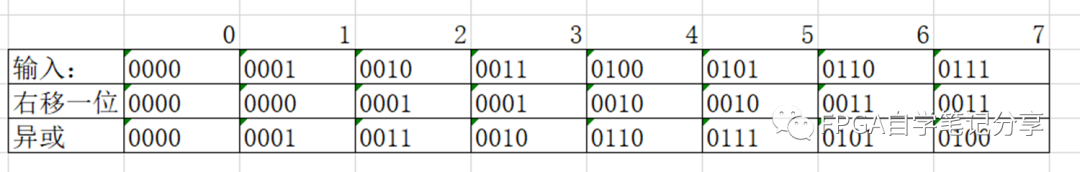

最高位不变，其它位和高1位信号做异或

其代码如下：

//============================================================
// File Name: cm_bin2gray
// VERSION  : V1.0
// DATA     : 2022/10/2
// Author   : FPGA干货分享
// ============================================================
// 功能：二级制编码转格雷码
//
// 原码：b[0~n]；格雷码：g[0~n](n∈N)；编码：g=G(b)；解码：b=F(g)；
// 编码：g=b XOR b[i+1](i∈N,0≤i≤n-1)，g[n]=b[n]；
// 解码：b[n]=g[n]，b=g XOR b[i+1](i∈N,0≤i≤n-1).
//
// ============================================================
`timescale 1ns/1ps
module cm_bin2gray #(
    parameter                         C_DATA_WIDTH = 4 )
    (
    input wire                        I_sys_clk   , ///输入时钟
    input wire [C_DATA_WIDTH-1:0]     I_data_bin  , ///输入二进制数据
    output reg [C_DATA_WIDTH-1:0]     O_data_gray   ///输出二进制数据
    );


// ============================================================
// main code
// ============================================================


always @(posedge I_sys_clk)
    O_data_gray <= I_data_bin ^ (I_data_bin >> 1);




endmodule

代码综合结果如下：

下一篇将介绍gray转二进制及其仿真
