FPGA伪红外图像处理过程演示

介绍

红外摄像机因为对可见光不敏感，所以在一些特殊行业应用越来越广泛。

红外摄像机甚至可以透过太阳镜看到人眼，并且摄像机图像不受白天或夜晚的影响，并且几乎没有环境光。

因为真正的红外sensor价格比较昂贵，所以这次选用一种伪红外sensor，即利用相机自己的光源，即安装在镜头旁边的 LED，反射红外光后进项图像采集，这是一种利用近红外成像，和我们熟知的红外摄像头还是有区别的。

该项目展示了一些红外图像处理算法，这些算法可以提高图像质量。

所选FPGA是 ZYNQ-020 SoC，摄像头是便宜的 Raspberry PI 摄像头，带有两个红外 LED，最大分辨率为 1080p@60Hz。

该项目中呈现的体系结构是可扩展的，可以轻松添加更多算法。

理论

我选择了五种基于 3x3 内核的图像处理算法：

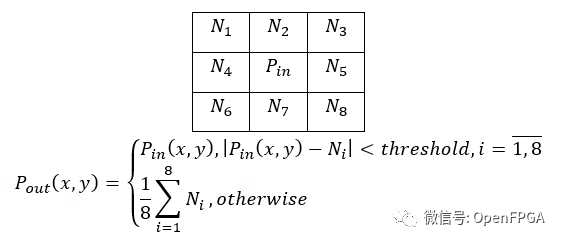

坏点校正

这是所有这类传感器的普遍问题，是一种常见的预处理算法。

中值滤波器

常见的噪声平滑预处理算法。

低通滤波器（平滑滤波器）

噪声平滑，这个算法使图像平滑，不会像中值滤波器那样使图像模糊。

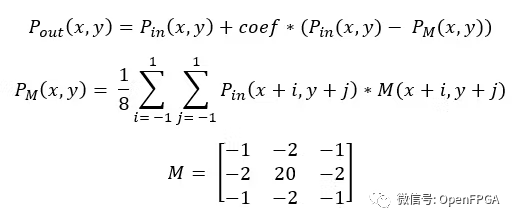

图像锐化

通过“边缘锐化”提高图像质量，即强调边缘。

边缘检测

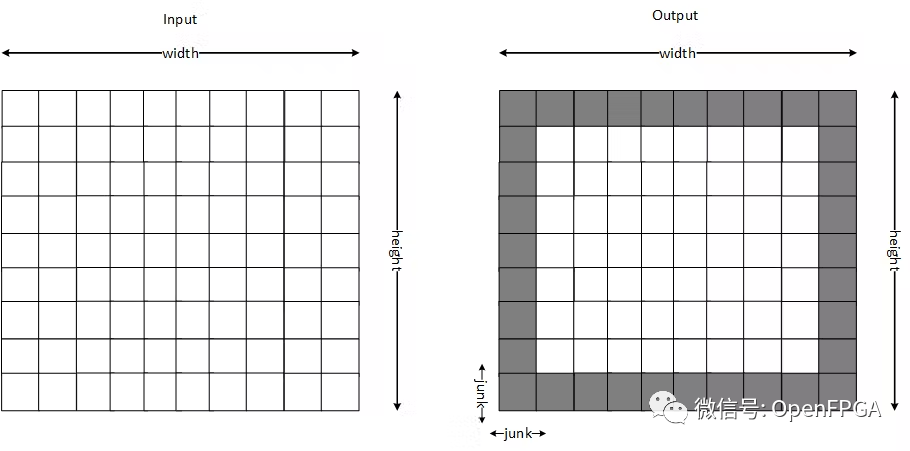

应用其中一种算法后，对图像边缘处理后，图像尺寸会减小（可选）。

架构

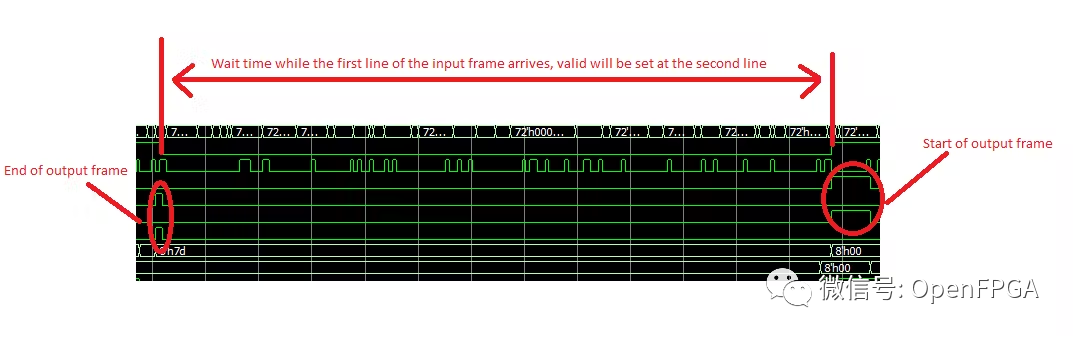

所有算法都基于 3x3 内核，这就是为什么所有算法内核 (PE) 都必须与 FIFO 通信，每个 PE 都有一行的延迟。只有当第二行数据到达时才开始应用算法内核，考虑到图像处理时候会对边界有影响，但是我们需要输出端输出相同的图像大小。

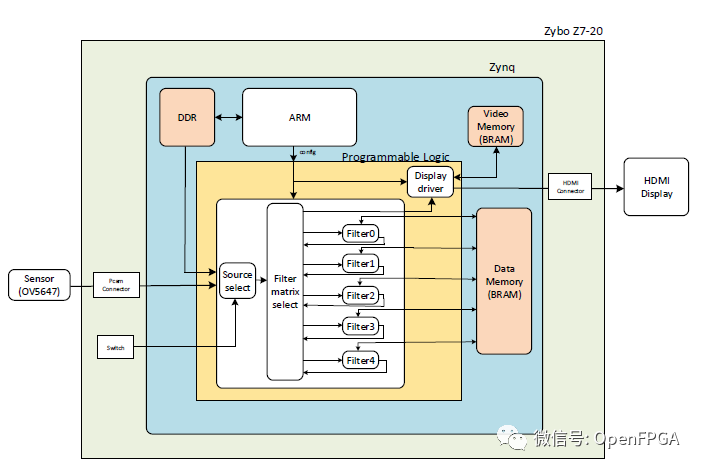

架构

选择模块是一个可扩展的 MUX 网络，在上图情况下，具有五个图像处理算法，由六个级联的 MUX-es 组成，一个用于滤波器输出，一个用于输入信号。数据流可以配置，在这种情况下，视频流从输入到输出，它通过的图像处理元素的顺序和数量是可配置的。

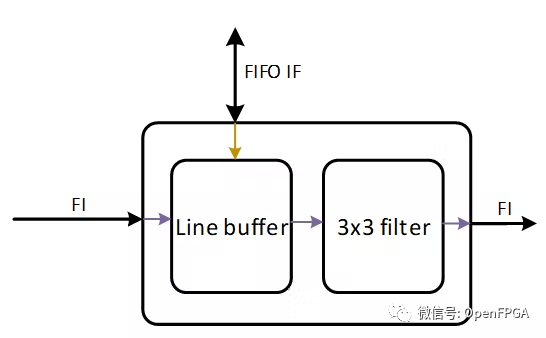

算法内核的结构如下所示，基本上在这种情况下是一个延迟线，它以视频流作为输入并输出一个 3x3 矩阵，输出是处理后的帧。

设计

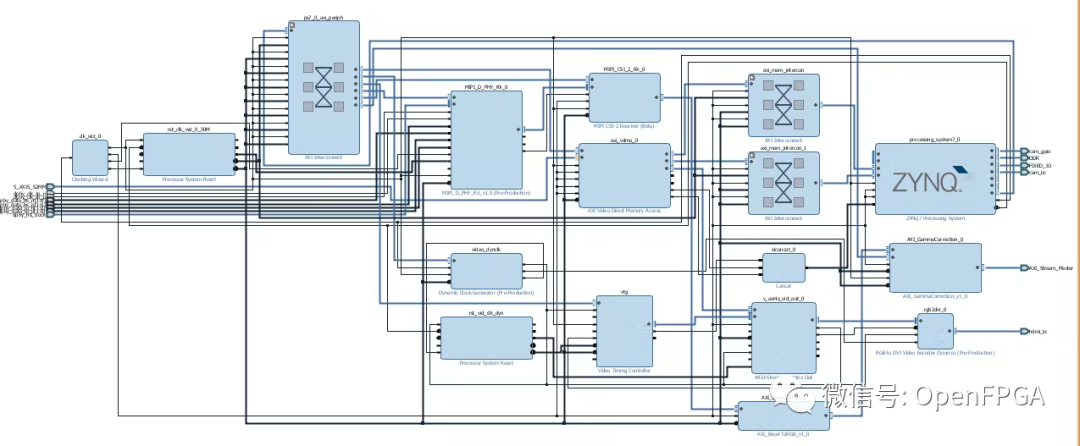

在该架构中，我在 VDMA 和 Gamma Correction 模块之间插入了我的模块。

我为每个行缓冲区添加了一个 FIFO。

接口

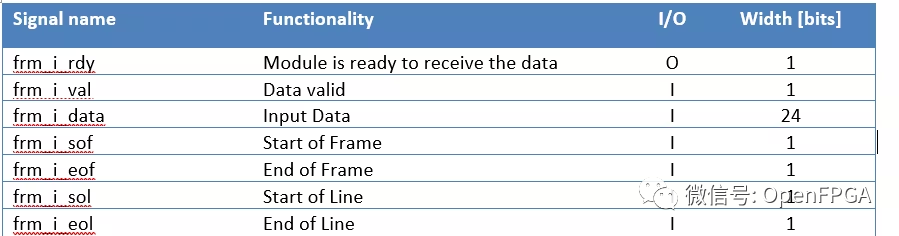

所有模块都使用规定好的帧接口 (FI)，它与参考设计中使用的 AXI Stream 接口非常相似（https://reference.digilentinc.com/learn/programmable-logic/tutorials/zybo-z7-pcam-5c-demo/start），可以在两者之间进行转换。从 AXI Stream 到 Frame 不需要转换，反之则必须生成一些额外的信号。AXI Stream 接口只有帧开始和行结束控制信号。

moduleaxi_stream2frame#(
parameterDATA_WIDTH=24
)(
inputclk,//Systeclock
inputrst_n,//Asynchronousresetactivelow
//-------------------------Configurationinterface----------------------------------
input[11:0]cfg_img_w,//Imagewidth
input[11:0]cfg_img_h,//Imagewidth
//-------------------------AXI-Streaminterface-------------------------------------
inputm_axi_stream_tuser,//Startofframe
inputm_axi_stream_tvalid,//Slavehasvaliddata
inputm_axi_stream_tlast,//Endofframe
input[DATA_WIDTH-1:0]m_axi_stream_tdata,//Datatransferred
outputm_axi_stream_tready,//Masterisreadytoreceive
//------------------------------FrameInterface-----------------------------------
outputregs_frm_val,//Masterhasvaliddata
inputs_frm_rdy,//Slaveisreadytoreceive
outputreg[DATA_WIDTH-1:0]s_frm_data,//Datatransferred
outputregs_frm_sof,//StartofFrame
outputregs_frm_eof,//EndofFrame
outputregs_frm_sol,//StartofLine
outputregs_frm_eol//EndofLine
);
reg[11:0]pix_cnt;
reg[11:0]line_cnt;
wireinvalrdy;
wireoutvalrdy;
wireset_eof;
assigninvalrdy=m_axi_stream_tvalid&m_axi_stream_tready;
assignoutvalrdy=s_frm_rdy&s_frm_val;
assignm_axi_stream_tready=s_frm_rdy;
assignset_eof=(line_cnt==(cfg_img_h-1'd1))&m_axi_stream_tlast&invalrdy;

always@(posedgeclkornegedgerst_n)
if(~rst_n)pix_cnt<= 11'd0         ; else
if(m_axi_stream_tuser & invalrdy ) pix_cnt <= 11'd0         ; else // Reset at start of frame
if(m_axi_stream_tlast & invalrdy ) pix_cnt <= 11'd0         ; else // Reset at end of frame
if(invalrdy                      ) pix_cnt <= pix_cnt + 1'd1;      // Increment at each pixel
always@(posedge clk or negedge rst_n)
if(~rst_n                       ) line_cnt <= 11'd0          ; else
if(m_axi_stream_tuser & invalrdy) line_cnt <= 11'd0          ; else // Reset at start of frame
if(m_axi_stream_tlast & invalrdy) line_cnt <= line_cnt + 1'd1;      // Increment at each pixel
always@(posedge clk or negedge rst_n)
if(~rst_n                              ) s_frm_sol <= 1'b0; else
if(outvalrdy & s_frm_sol               ) s_frm_sol <= 1'b0; else // Reset sol is transmitted
if(m_axi_stream_tuser & invalrdy       ) s_frm_sol <= 1'b1; else // Set start of line after last pixel of line is transmitted
if(outvalrdy & s_frm_eol & (~s_frm_eof)) s_frm_sol <= 1'b1;      // Set at start of frame
always@(posedge clk or negedge rst_n)
if(~rst_n               ) s_frm_eof <= 1'b0; else
if(outvalrdy & s_frm_eof) s_frm_eof <= 1'b0; else // Reset after eof is transmitted
if(set_eof              ) s_frm_eof <= 1'b1;      // Set when last pixel is received
always@(posedge clk or negedge rst_n)
if(~rst_n                            ) s_frm_val <= 1'b0; else
if(s_frm_rdy & (~m_axi_stream_tvalid)) s_frm_val <= 1'b0; else // Reset when ready and no valid data at the input
if(invalrdy                          ) s_frm_val <= 1'b1;   // Set if data is received
always@(posedge clk or negedge rst_n)
if(~rst_n                       ) s_frm_eol <= 1'b0; else
if(outvalrdy & s_frm_eol        ) s_frm_eol <= 1'b0; else // Reset after eol is transmitted
if(m_axi_stream_tlast & invalrdy) s_frm_eol <= 1'b1;      // Set when last pixel in a row is received
always@(posedge clk or negedge rst_n)
if(~rst_n                        ) s_frm_sof <= 1'b0; else
if(outvalrdy & s_frm_sof         ) s_frm_sof <= 1'b0; else // Reset after sof is                               transmitted
if(m_axi_stream_tuser  & invalrdy) s_frm_sof <= 1'b1;      // Set when first pixel is received
always@(posedge clk or negedge rst_n)
if(~rst_n  ) s_frm_data <= {(DATA_WIDTH){1'b0}}; else
if(invalrdy) s_frm_data <= m_axi_stream_tdata  ;
endmodule //axi_stream2Frame

配置sensor

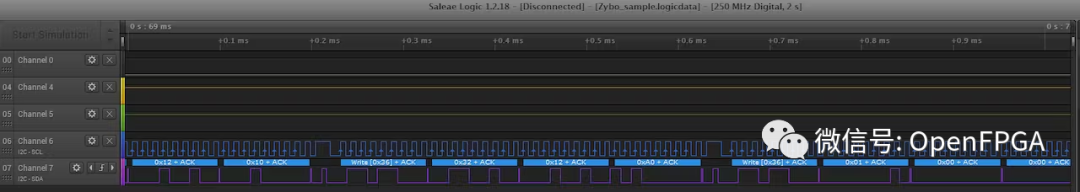

这个摄像头是搭配树莓派使用的，所有驱动都是闭源的，所以没有配置示例。我在 SCL 和 SDA 引脚上的 I2C 引脚上焊接了两根电线。将相机连接到 Raspeberry Pi 并将逻辑分析仪连接到焊线，我按照相机接口指南

逻辑分析仪解码了I2C，抓取的值将在最后附上excel。

该配置已添加到 C++ 代码中。

摄像头是 RGB 摄像头，只有在房间黑暗时才会启动红外摄像头。为了解决这个问题，我在sensor前面粘上了一块塑料，这是红外 LED 前面的过滤器。这不是一个很好的解决方案，但可以。

配置模块

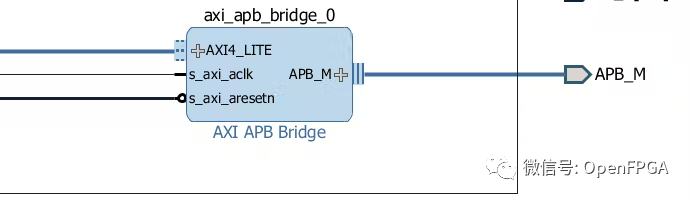

使用 APB 接口进行配置。

voidfilter_cfg()
{
Xil_Out32(APB_BASE_ADDR+CFG_IMG_WIDTH_ADDR,IMG_W);
Xil_Out32(APB_BASE_ADDR+CFG_IMG_HEIGHT_ADDR,IMG_H);
Xil_Out32(APB_BASE_ADDR+CFG_PIX_CORR_SEL_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_SHARP_SEL_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_SMOOTH_SEL_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_MEDIAN_SEL_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_LAPLACE_SEL_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_OUTPUT_SEL_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_PIX_CORR_THR_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_SHARP_COEF_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_TEST_MODE_EN_ADDR,0);
}

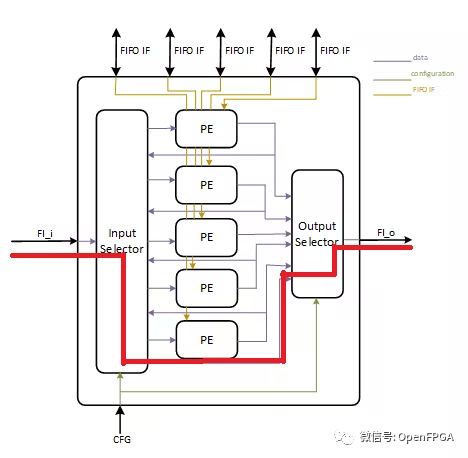

上面给出的配置是每个选择器模块的选择。现在它被配置为输入流不进行任何处理的情况下转到输出。

voidfilter_cfg()
{
Xil_Out32(APB_BASE_ADDR+CFG_IMG_WIDTH_ADDR,IMG_W);
Xil_Out32(APB_BASE_ADDR+CFG_IMG_HEIGHT_ADDR,IMG_H);
Xil_Out32(APB_BASE_ADDR+CFG_PIX_CORR_SEL_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_SHARP_SEL_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_SMOOTH_SEL_ADDR,SMOOTH_IN_CODE);
Xil_Out32(APB_BASE_ADDR+CFG_MEDIAN_SEL_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_LAPLACE_SEL_ADDR,SMOOTH_IN_CODE);
Xil_Out32(APB_BASE_ADDR+CFG_OUTPUT_SEL_ADDR,LAPLACE_IN_CODE);
Xil_Out32(APB_BASE_ADDR+CFG_PIX_CORR_THR_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_SHARP_COEF_ADDR,0);
Xil_Out32(APB_BASE_ADDR+CFG_TEST_MODE_EN_ADDR,0);
}

Xil_Out32(APB_BASE_ADDR+CFG_SMOOTH_SEL_ADDR,SMOOTH_IN_CODE);

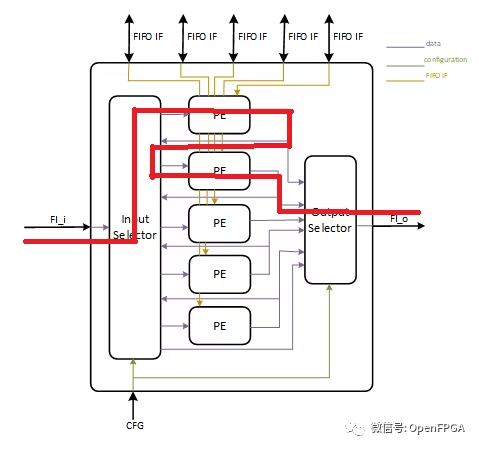

将输入视频流放入算法核心。

演示

我展示了带平滑和不带平滑的拉普拉斯滤波器，我们可以观察到图像有噪声，应用平滑滤波器后图像有所变化。

为了比较原始图像和处理后的两个图像，在 Gamma 校正之后添加了第二个 VDMA，，现在校正后的图像和原始图像都在 DDR 中，因此可以复制裁剪处理后的图像并将裁剪区域替换为原始图像。
