FPGA PCIe加速卡开源硬件及例程介绍

FPGA PCIE加速卡开源硬件介绍

硬件介绍

基于Xilinx Artix-7系列FPGA芯片设计的M.2 M-Key FPGA加速卡，引出Artix7-484脚芯片的4条高速GT，最高支持PCIE2.0*4速率。高功率12A核心电源设计，可支持Artx7-XC7A35T，Artx7-XC7A50T，Artx7-XC7A75T，Artx7-XC7A100T 和Artx7-XC7A200T芯片。

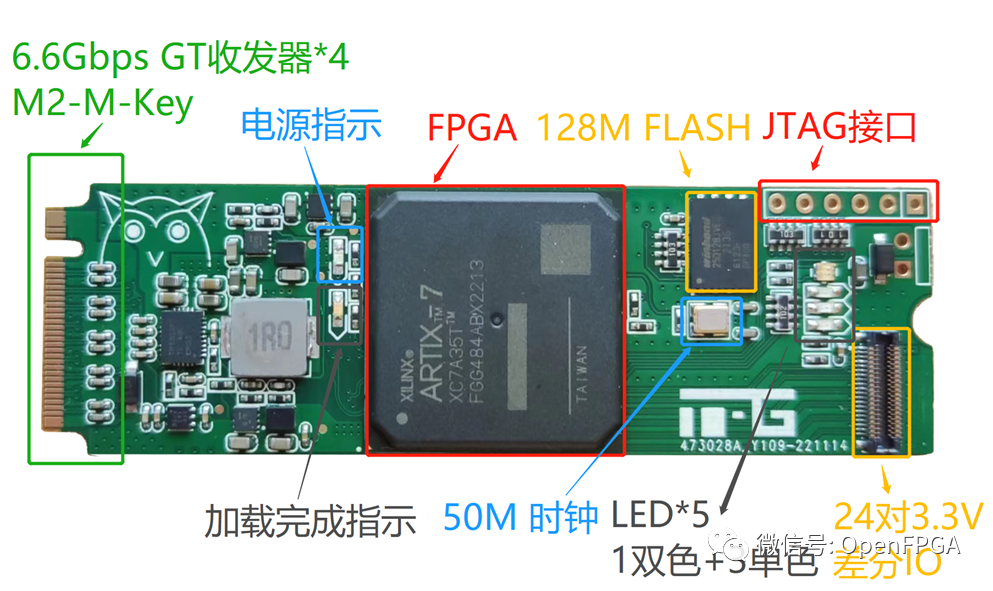

加速卡板载硬件资源如图1-2所示。

图1-2 加速器板载硬件资源图

由于本PCIE加速卡只是将GT收发器以M2接口形式引出，所以可以通过M2接口座子转接出不同类型的应用底板，不局限于PCIE应用。例如SFP，USB3.0或者HDMI等。所以设计并制作了如图1-3所示的4路SFP光通信底板，可搭配用于光通信测试或是用于FPGA加速卡的供电。

例程介绍

例程没有一些低速IO口测试，主要涉及到PCIE XDMA、RIFFA（开源PCIe）、光口、SDI（规划中）、HDMI（规划中）等通过GT接口出来的高速接口测试，作者也是对例程step by step写了详细文档。下面是RIFFA的例程的摘抄：

RIFFA体系结构

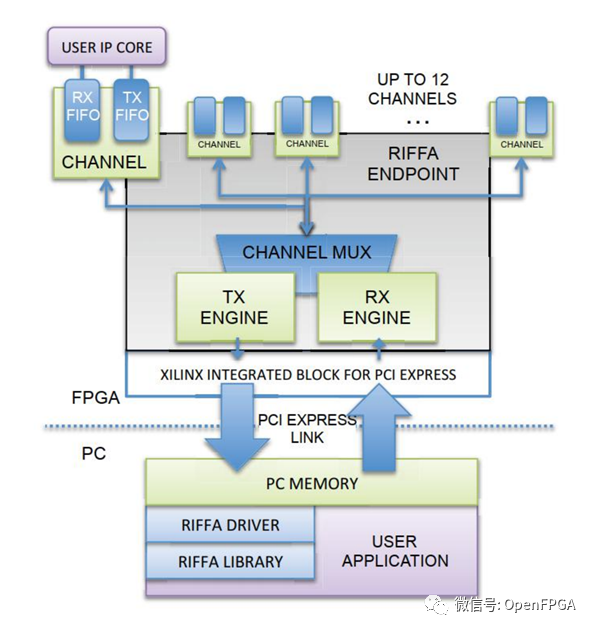

RIFFA体系结构如图3-2所示。

图3-2 RIFFA体系结构

在硬件方面，简化了接口，以便通过FIFO简便的将数据取出和存入。数据的传输由RIFFA的RX和TX DMA Engine模块用分散收集聚合方法来实现.RX Engin模块收集上位机传来的有效数据，收集完成发给Channel模块，TX Engin收集Channel模块传来的数据，打包发给PCI Express端点。根据PCIe链路配置，RIFFA接口支持32位，64位和128位宽度，计划为PCle Gen3端点的256位接口提供支持。

PC 接收 FPGA板卡数据是用户应用程序调用库函数 fpga_recv，然后由FPGA端启动。用户应用程序线程进入内核驱动程序，然后开始接收上游FPGA的读请求，将数据分包发送，如果没收到请求，将会等待它达到。

启动发送函数后，服务器将建立一个散列收集元素的列表，将数据存储地址和长度等信息放入其中，将其写入共享缓冲区。用户应用程序将缓冲区地址和数据长度等信息发送给FPGA。FPGA读取散射收集数据，然后发出相应地址的数据写入请求，如果散列收集元素列表的地址有多个，FPGA将通过中断发出多次请求。

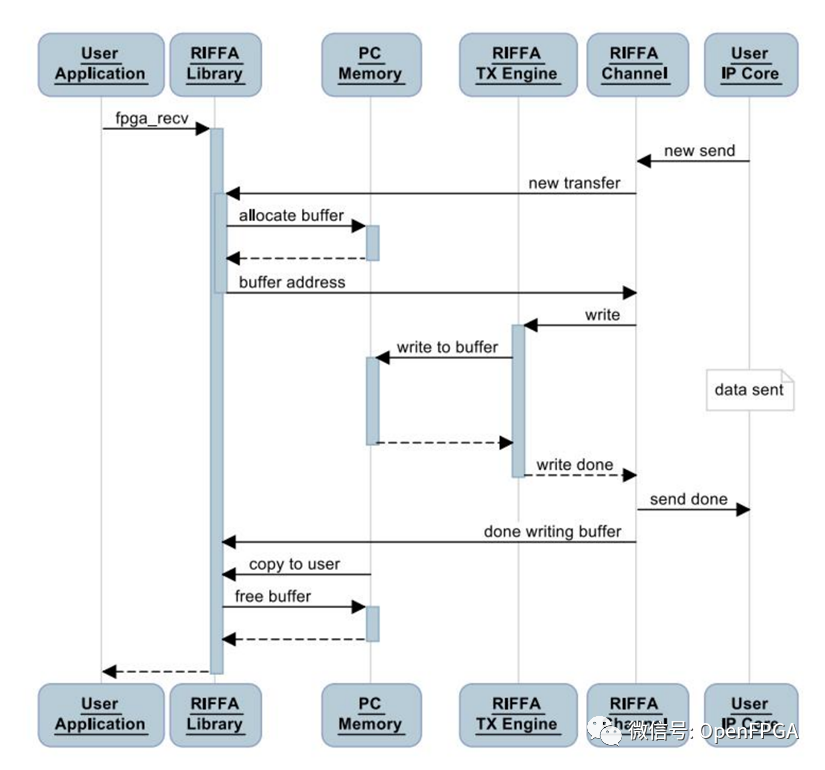

TX搬移的数据全部写入缓存区后，驱动程序读取FPGA写入的字节数，确认是否与发送数据长度一致。这样就完成了传输。其过程如图3-3所示。

图3-3 FPGA传输到PC流程

PC 机发送数据到 FPGA 板卡过程与 PC 机接收 FPGA 板卡数据过程相似，如图3-4所示。刚开始也是用户应用程序调用库函数fpga_send，传输线程进入内核驱动程序，然后FPGA 启动传输。

启动fpga_send，服务器将申请一些空间，将要发送的数据写入其中，然后建立一个分散收集列表，将存储数据的地址和长度放入其中，并将分散收集列表的地址和要发生的数据长度等信息发给FPGA。FPGA收到列表地址后，读取该列表的信息，然后发出相应地址和长度的读请求，然后将数据存储，最后一起发给FPGA板卡。

当然后续还有光口等测试例程，就不一一展示了。
