实现可编程逻辑电路的三种主要器件

实现可编程逻辑电路可以选择三种主要的技术，它们有两种主要的特性：是否可重新编程以及是否易失。我们将介绍三种主要的器件，它们是支持可编程电路的技术基础： 反熔丝、双栅晶体管和基于SRAM的可编程电路。

01

反熔丝

反熔丝的概念至少可以追溯到1957年，那时人们考虑将其用在存储器中。当一个编程电流加在反熔丝器件上时，它会由正常的开路状态变为短路状态。它可以通过将一层绝缘层加在两层导电层中间实现，当通以大电流时会在较小的面积上产生较大的功率耗散，会熔断绝缘层。这是一种可单次编程的技术，因为编程后绝缘材料已被破坏不可恢复。制造反熔丝器件可以采用两种主要结构：多晶硅扩散区结构和金属-金属反熔丝结构。

02

双栅晶体管

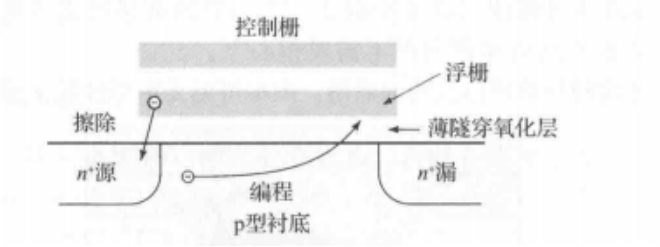

反熔丝技术的主要缺陷在于它的单次可编程特性。双栅（或者浮栅）器件是一种特殊的晶体管，它的控制栅和晶体管沟道之间还有一个浮栅，可以进行非易失性的编程和擦除。Flash存储器件（闪存）便利用了浮栅器件最新的技术，即EEPROM器件。EEPROM晶体管（电可擦除）是UVEPROM器件（紫外线可擦除）的改进版，比后者更为进步---UVEPROM是一种可通过电学机制编程（即在特定的电压偏置状态下）、通过紫外光擦除（因此它们的名称里UV表示用来擦除的紫外线，而E表示通过电学方式写入）的晶体管。UVEPROM器件并不实用，因为要想重新编程，必须从系统中移出然后擦除，而且还需要昂贵的带有供紫外光通过窗口的封装结构。EEPROM晶体管利用电学偏置实现编程和擦除（因而采用EE命名）。由于它们可以现场重新编程，因而更为灵活。EEPROM晶体管的结构如下图所示，它就是一个改进的MOS晶体管。控制栅和普通晶体管的栅极类似，而浮栅被氧化层包围，并不能被电极直接连接。将存储内容写入器件需要将电子打入浮栅中，使之聚集负电荷。浮栅上的负电荷掩蔽了器件的沟道，使之在某种程度上受控制栅上和衬底之间所加电场的影响变小，因而即便控制栅加到Vdd的电平，导电沟道仍无法形成。因此，写入信息后的器件不会导通，而未写入的器件的特性则像普通晶体管一样。

写入过程是这样完成的：将器件置于过饱和区，这样沟道中的热电子被加速，与衬底中的原子碰撞，然后离开衬底，通过薄的氧化层隧穿到浮栅。擦除过程则是通过将控制栅压反置为负，让电子从浮栅中隧穿回晶体管的源极。

03

SRAM

静态RAM开关技术使用了典型的采用交叉耦合反相器的SRAM单元，以存储传输晶体管或者下图所示的FPGA结构中的嵌入式传输门传来的导电状态。

这种技术的优势从根本上来讲在于其与浮栅器件相比，需较短的编程时间。而其缺陷在于它相对较大的面积（这是由于晶体管数更多），并且在每次上电后还需要重新写入。早期的FPGA在每次上电之后都必须从外部ROM或者flash电路中重新写入。现今，许多基于SRAM技术的FPGA都含有flash存储模块，它们保存了电路的配置数据，可以在每次上电后对电路进行内部写入。
