S2STool 是为 S2S 固件开发的测试工具，运行于 Windows 平台，内置串口调试助手和 S2S 参数配置工具，支持动态解析自定义的芯片驱动，用户可自行编写、修改、增加任何芯片的驱动程序， 方便对芯片进行测试和评估。

1.S2STool 主界面

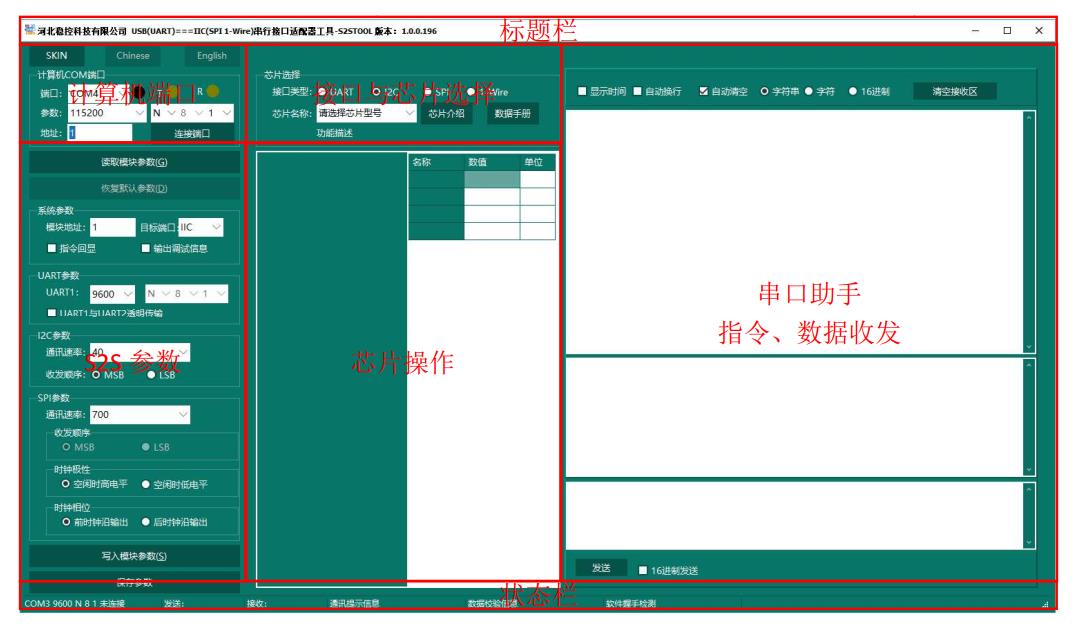

双击 S2STool.exe 启动程序，主界面如下图所示。

可编程USB 转串口适配器开发板专用工具 S2STool

标题栏：显示工具名称和版本信息，S2STool 工具与 S2S 固件一一对应，请根据 S2S 固件版本来选择适用的 S2STool 工具版本。

状态栏：显示工具的运行状态。

计算机端口区：选择USB2S 与计算机连接的 COM 端口，设置 COM 端口通讯参数。

S2S 参数：S2S 固件的参数读取和修改操作区。

接口与芯片选择区：选择外接芯片（或模块、设备）的接口类型和芯片型号名称。

芯片操作区：对选择的具体芯片的所有预编程测试功能按钮区。

串口助手：通用串口助手，可收发字符串或者 16 进制数据。

2.连接端口

连接 COM 端口的目的是建立计算机与 USB2S 的通讯链路，以完成参数读写、芯片测试、串口收发等后续工作。

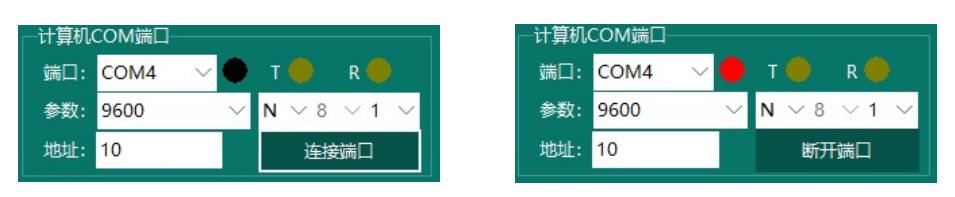

在计算机端口区选择与 USB2S 连接的COM 端口名称（见“4.1 驱动安装” ，选择与 USB2S 一致

的通讯速率（默认为 9600bps），点击【连接端口】按钮，若连接成功，则连接状态图标由黑色变为红色，状态栏提示信息为“COMx 已连接”。

编程USB 转串口适配器开发板端口连接

3.参数读取与修改

3.1参数读取

端口连接成功后，点击 S2S 参数区的【读取模块参数】按钮，稍候（约 1~2 秒）即可完成 S2S 模块的参数读取，状态栏提示“收到参数寄存器数据，CRC 校验正确”，参数更新显示于参数区的各个控件。

3.2参数修改

在 S2S 参数区内修改参数，点击【写入模块参数】按钮，即可将界面显示的参数更新到模块， 状态栏显示“参数修改成功”。

3.4 接口类型与芯片选择

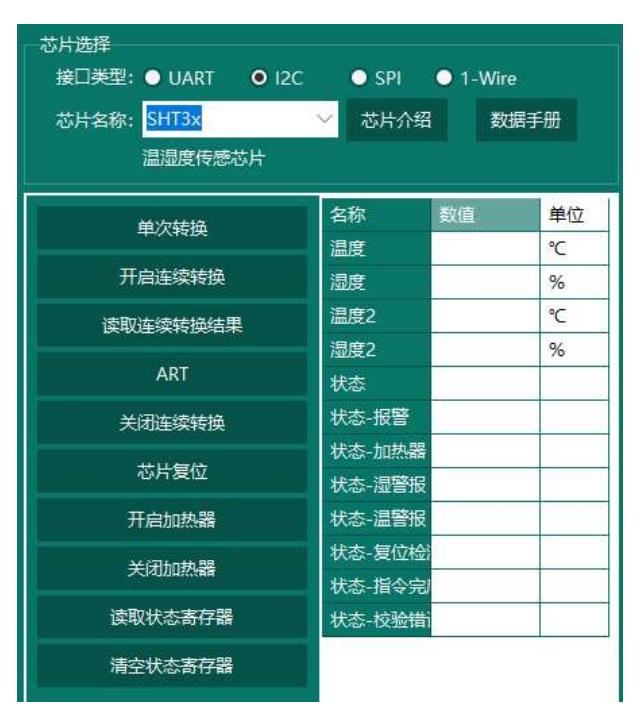

在接口与芯片选择区，点选接口类型为 UART、I2C、SPI、1-Wire 之一，程序自动检索已存在的所选接口的驱动文件， 并将备选芯片名称加载到【芯片名称下拉框】，在下拉框内选择需要的芯片即可。芯片选择后，芯片名称下方自动显示此芯片的功能描述，此时点击右侧的【芯片介绍】按钮可打开芯片介绍窗口，点击【数据手册】按钮可打开此芯片的数据手册文件。

芯片选择后，在芯片操作区会自动加载此芯片的功能操作按钮和数据项目表格，如图示。

可编程USB 转串口适配器开发板芯片选择

芯片名称下拉框中出现的每一个备选芯片均对应一个驱动文件，用户也可根据驱动文件编写规则自行编写新的芯片

文件，也可修改已有芯片的驱动文件内容，详见“第九章：芯片驱动文件说明”。

可编程USB 转串口适配器开发板驱动说明

3.5 芯片测试

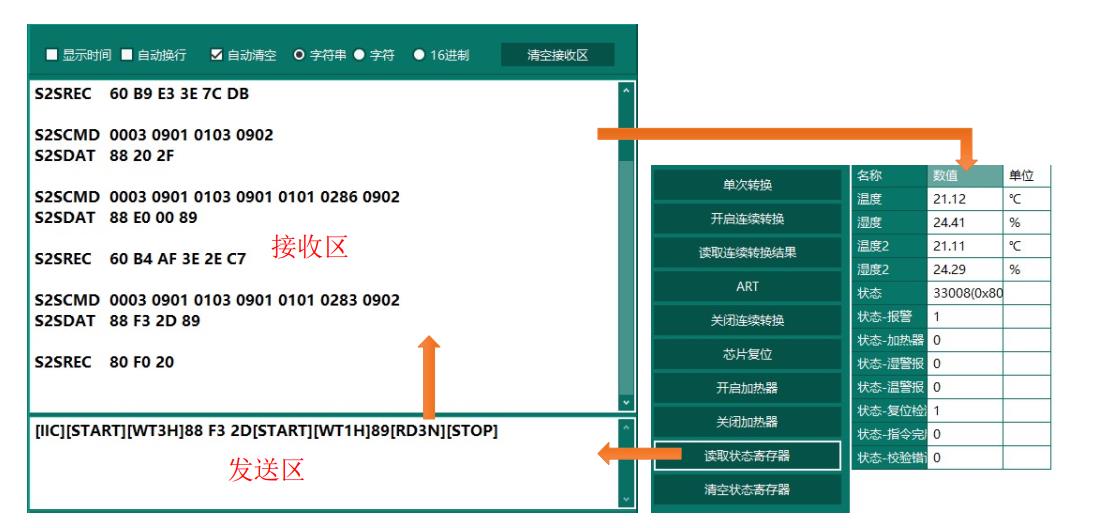

在芯片操作区，列出和多个关于所选芯片相关的操作按钮，点击对应按钮即可完成芯片的读写操作。 点击某个按钮时，主界面右侧的串口助手发送区显示此按钮对应的发送的指令内容，接收区显示了芯片对指令的响应过程和返回数据，在芯片的驱动文件内，对芯片的返回数据做了部分运算定义，可自动根据预定公式完成计算，并将运算结果显示于操作按钮右侧的表格内。

可编程USB 转串口适配器开发板芯片测试

通过上图可看出，点击按钮后自动从发送区发送的内容实际上就是根据S2S 通讯协议和当前所选芯片数据手册所生成的S2S 关键字指令码（详见前述“第三章：通讯协议”和“4.2SHT3x 温湿度传感器芯片”），用户可根据需要，自行编辑修改发送区的内容，然后点击【发送】按钮实现自定义指令发送。
