【ZYNQ Ultrascale+ MPSOC FPGA教程】第十七章Vitis准备工

原创声明：

本原创教程由芯驿电子科技（上海）有限公司（ALINX）创作，版权归本公司所有，如需转载，需授权并注明出处。

适用于板卡型号：

AXU2CGA/AXU2CGB/AXU3EG/AXU4EV-E/AXU4EV-P/AXU5EV-E/AXU5EV-P /AXU9EG/AXU15EG

1. 软件环境

软件开发环境基于Vivado 2020.1

2. 硬件环境

3. 批处理下载QSPI Flash

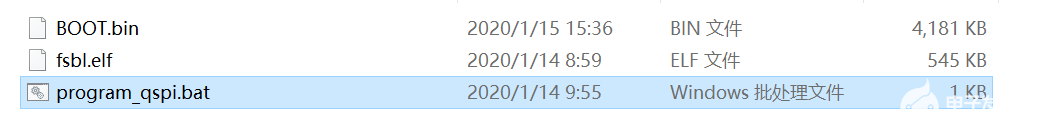

所有的工程目录下都有个bootimage文件夹，存放了对应的BOOT.bin文件，可将此文件拷贝到Vitis_image_download文件夹，覆盖原有的BOOT.bin。也可以把BOOT.bin放到SD卡启动验证功能

vitis_image_download文件夹在course_s2目录下面，进入文件夹，右键点击program_qspi.bat，打开编辑

将program_flash路径改成自己的软件安装路径，保存并关闭。

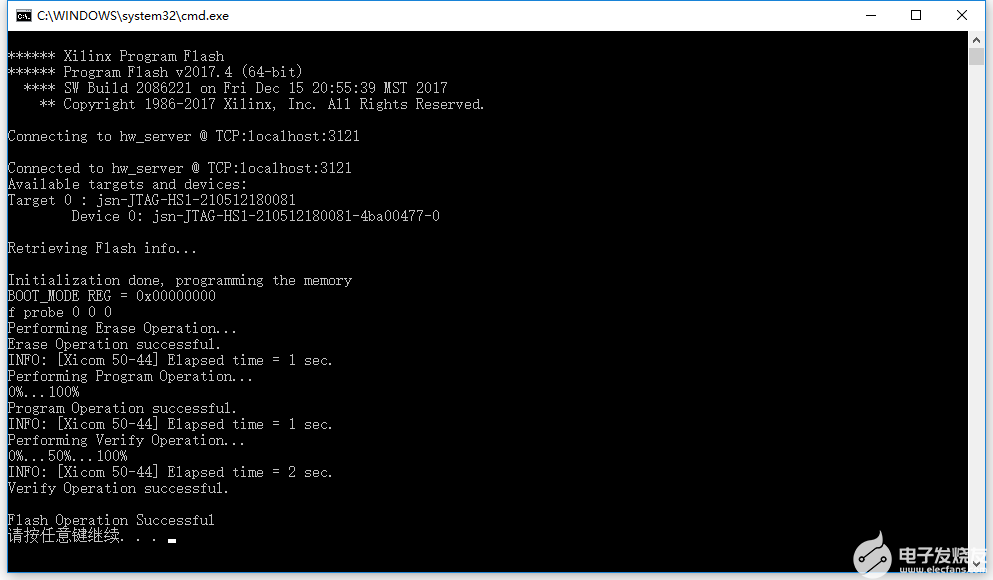

双击program_qspi.bat，即可下载BOOT.BIN到QSPI FLASH，建议用JTAG模式下载。

也可以采用SD卡启动方法，把BOOT.bin文件拷贝到SD内启动。

4. 批处理建立Vitis工程

由于Vitis工程编译后占用空间较大，因此为了节省大家宝贵的时间，我们提供了Vitis工程的批处理tcl脚本，在每个工程下都有个vitis文件夹，里面包含硬件描述文件xx.xsa，以及自动创建工程的脚本

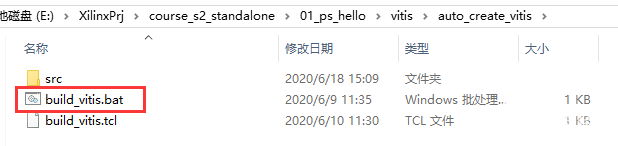

大家需要做的是编辑auto_create_vitis文件夹中的build_vitis.bat文件

将黄色框中的xsct.bat路径换成自己安装的路径，路径为xx\Vitis\2020.1\bin\xsct.bat

保存之后，再双击build_vitis.bat就可以创建工程了

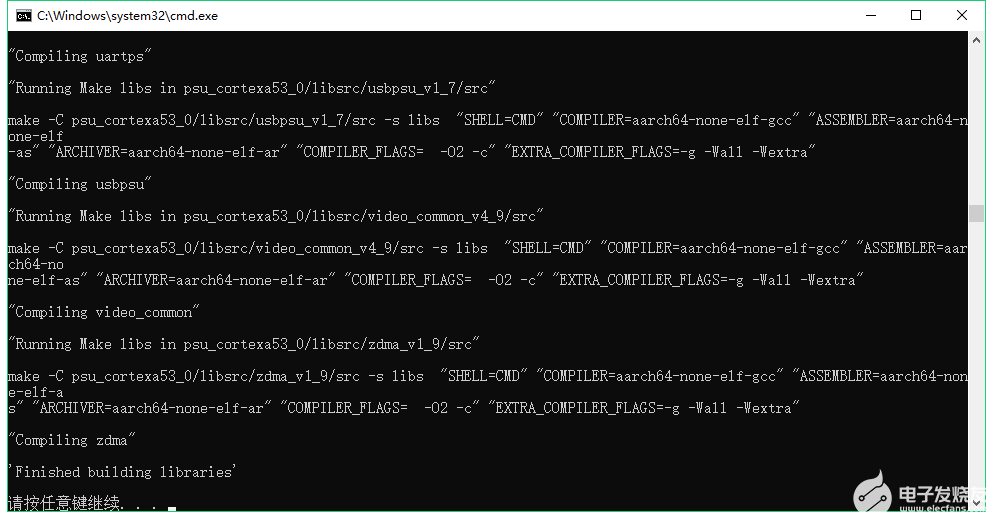

编译结束，按任意键退出

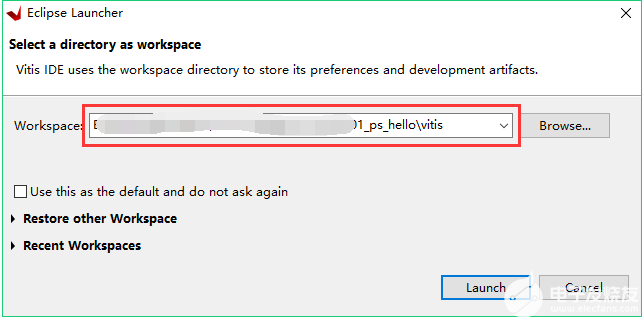

打开Vitis软件，选择工程路径，Launch

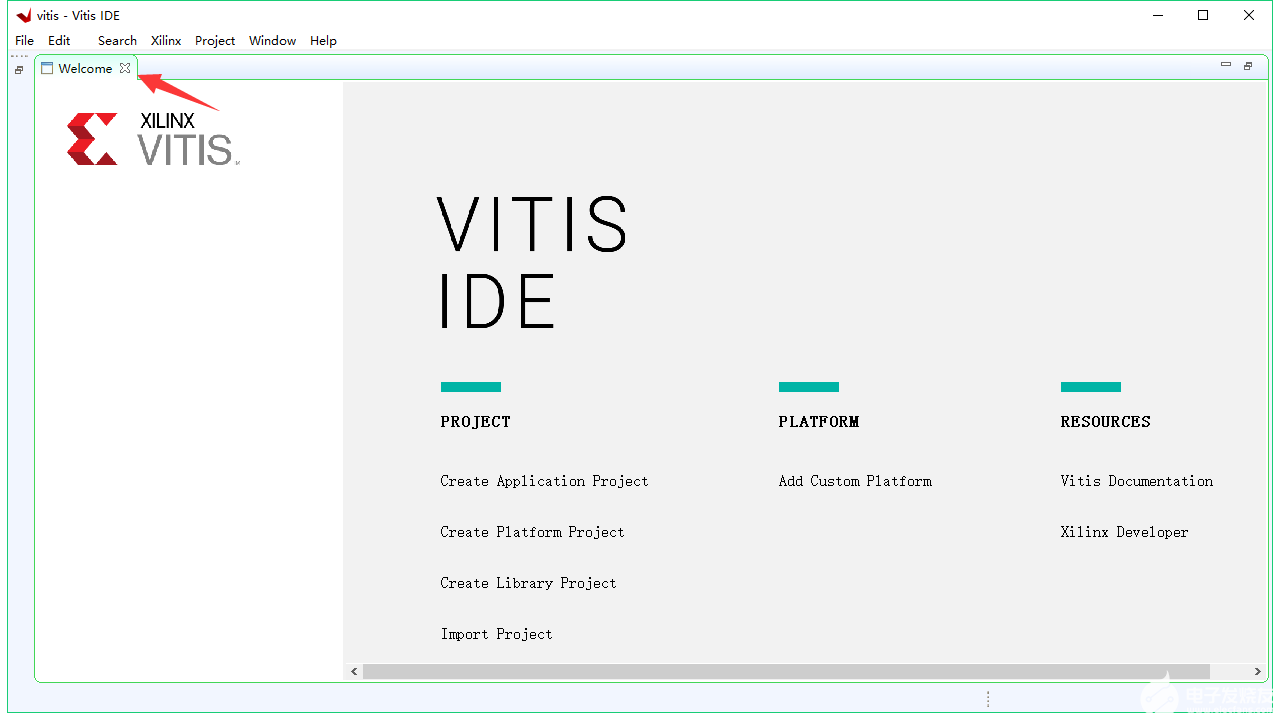

打开后，关闭Welcom界面

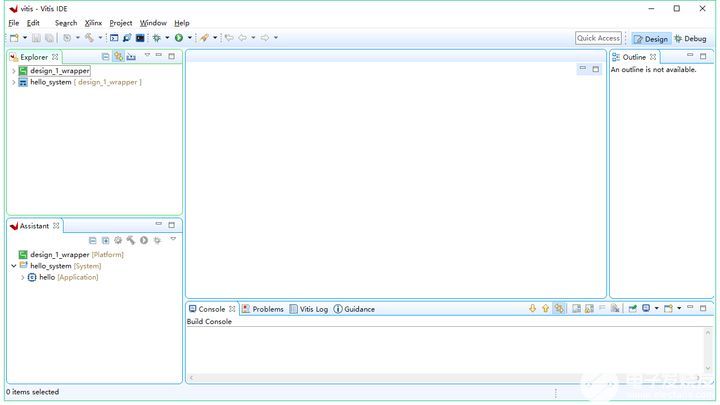

工程即可使用
