【ZYNQ Ultrascale+ MPSOC FPGA教程】第二十二章PS端I2

原创声明：

本原创教程由芯驿电子科技（上海）有限公司（ALINX）创作，版权归本公司所有，如需转载，需授权并注明出处。

适用于板卡型号：

AXU2CGA/AXU2CGB/AXU3EG/AXU4EV-E/AXU4EV-P/AXU5EV-E/AXU5EV-P /AXU9EG/AXU15EG

vivado工程目录为“ps_hello/vivado”

vitis工程目录为“ps_i2c/vitis”

软件工程师工作内容

以下为软件工程师负责内容。

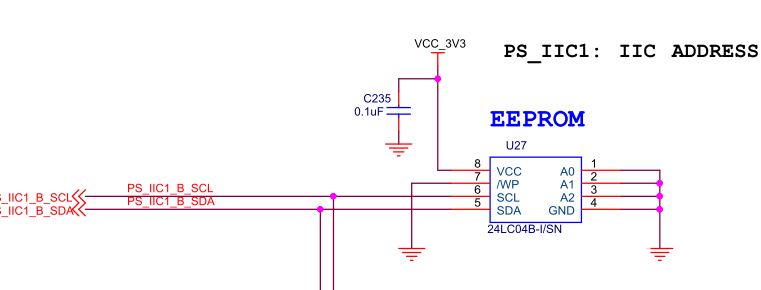

从原理图中可以看出，PS端的I2C接了EEPROM。

1. Vitis程序开发

1.1 EEPROM读写

1) 导入emample工程

2) 导入xiicps_eeprom_polled_example工程

EEPROM 的程序比较简单，具体代码大家可以自己去看，这里不详细说了。下面只对程序

的功能和一些要点做一下介绍：

• EEPROM 的设备地址在程序的前面做了定义，这个地址就是系统访问外部 IIC 外设的设备地址，这里EEPROM地址为 0x54, 相当于 8bit 的 0xA8。

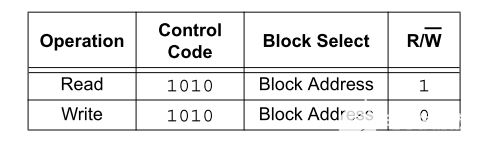

EEPROM 的设备地址可以在 24LC04 的芯片手册上找的到，高 4 位是 A，后面 3 位是 Block地址，因为 24LC04 只有 2 个 Block, 所以高 2 位 Block Address 是无效的。

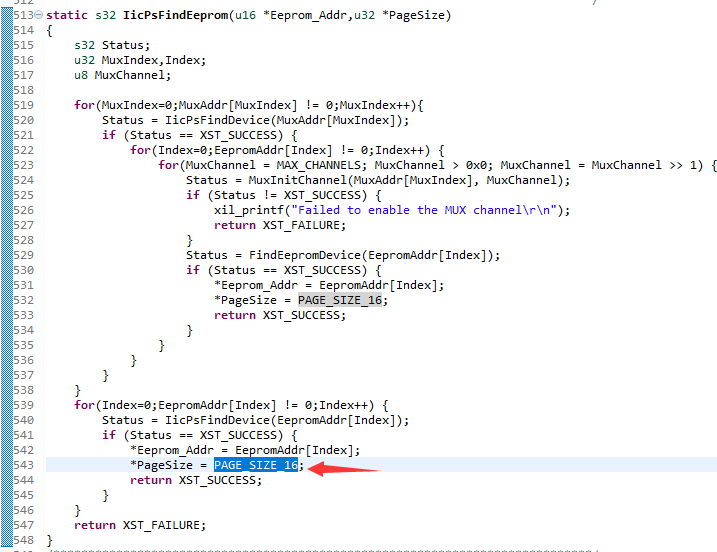

• 由于EEPROM的地址为1个字节，在程序中修改如下，并保存编译

3) 程序流程如下：

ReadBuffer清0，WriteBuffer赋FF写16个字节到EEPROM读EEPROM的16个字节到ReadBuffer检验是否正确Readbuffer清0，WriteBuffer赋值10~25写16字节到EEPROM读16字节到ReadBuffer检验是否正确返回

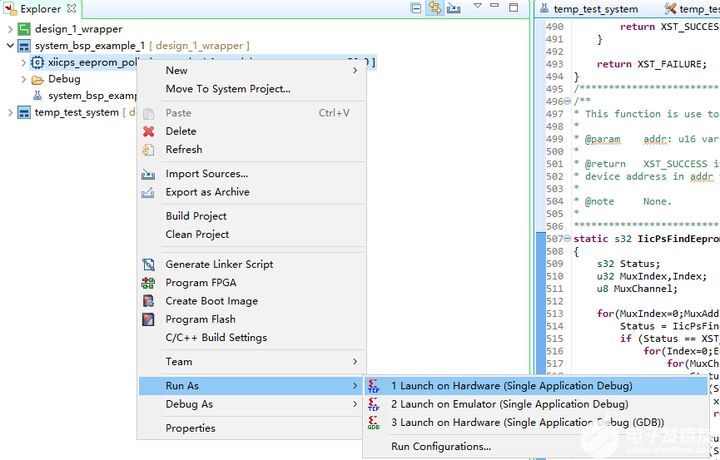

4) 下载程序

5) 串口结果
