【ZYNQ Ultrascale+ MPSOC FPGA教程】第二十三章PS端DP的

原创声明：

本原创教程由芯驿电子科技（上海）有限公司（ALINX）创作，版权归本公司所有，如需转载，需授权并注明出处。

适用于板卡型号：

AXU2CGA/AXU2CGB/AXU3EG/AXU4EV-E/AXU4EV-P/AXU5EV-E/AXU5EV-P /AXU9EG/AXU15EG

vivado工程目录为“ps_hello/vivado”

vitis工程目录为“ps_dp/vitis”

本章介绍PS端DisplayPort的使用。Vivado工程仍然基于“ps_hello”

软件工程师工作内容

以下为软件工程师负责内容。

1. 接口介绍

DisplayPort v1.2协议，支持4个5.4G的lane，但本控制器只支持两个lane，分辨率最大支持4096*2160@30。

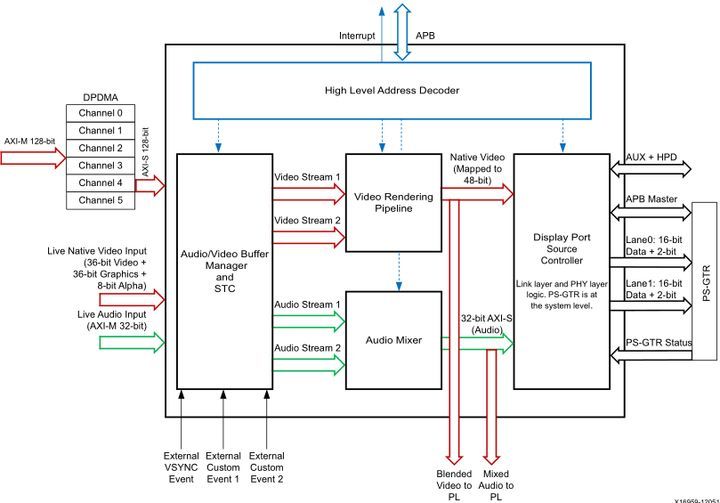

控制器数据接口如下图：

图中，AXI-M用于读取内存中的视频和音频数据，这里叫非实时音视频，DPDMA有六个通道，其中3路用于视频，1路用于图形，2路用于音频。

2. Example工程介绍

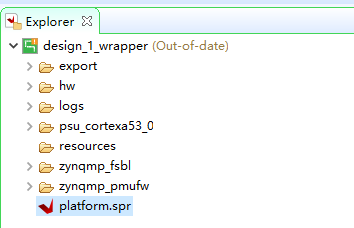

1. 新建platform，过程不再介绍，在”PS端RTC中断实验”中已经介绍过。

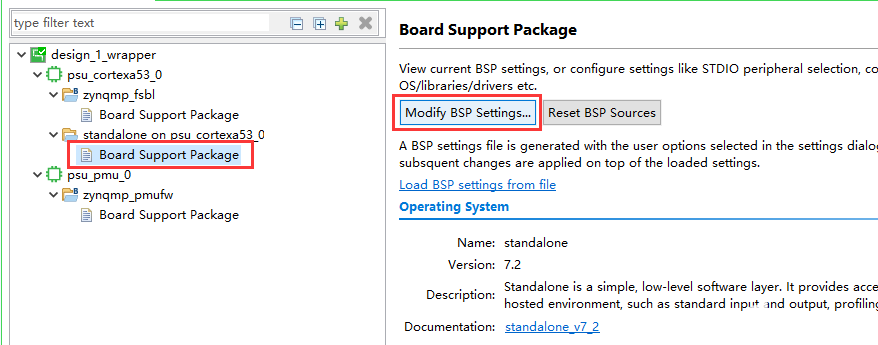

1）配置BSP

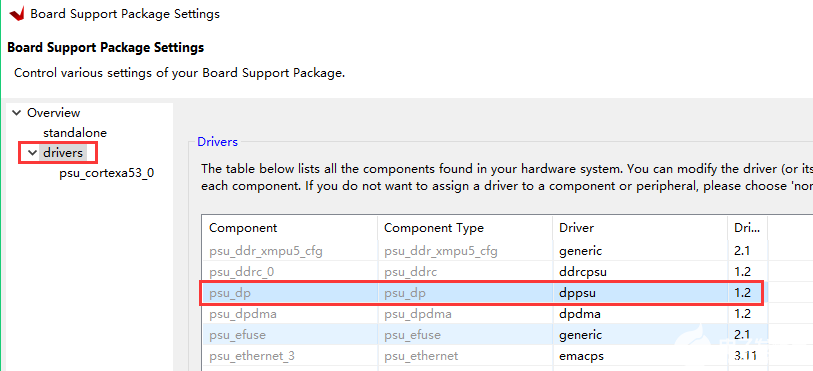

并将psu_dp驱动改为dppsu，然后点击OK

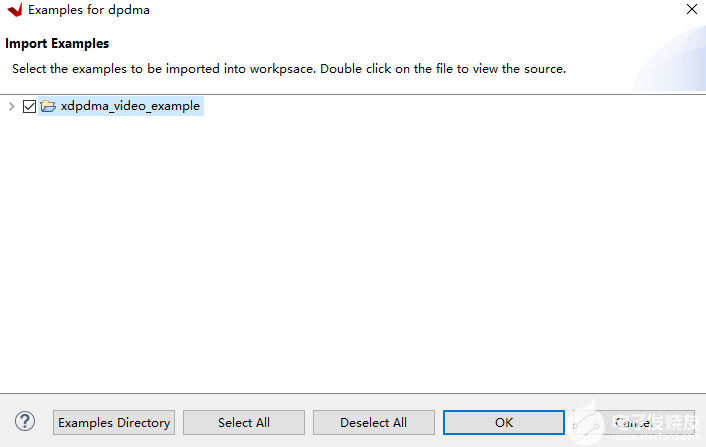

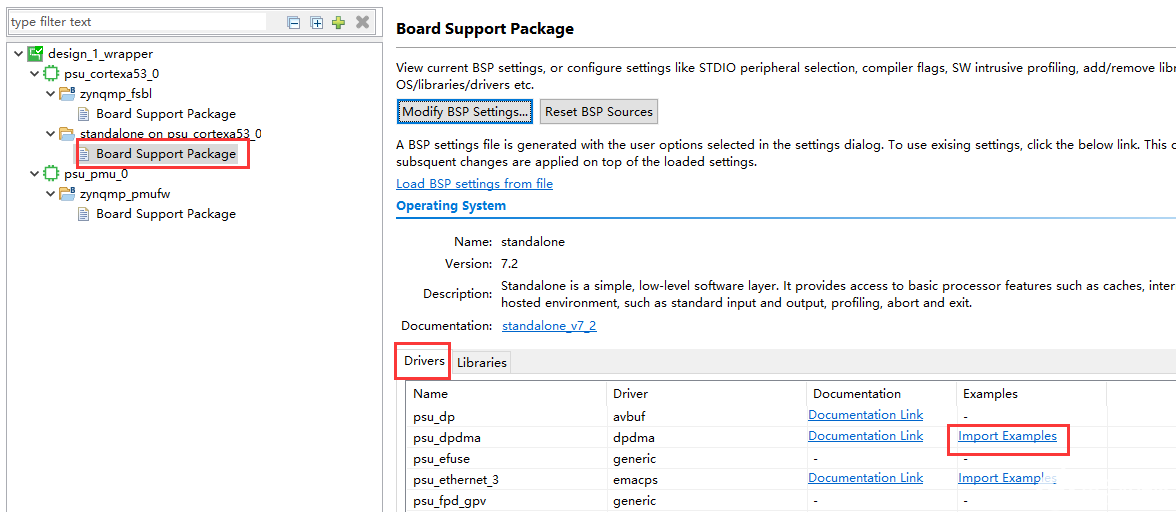

3）导入example工程

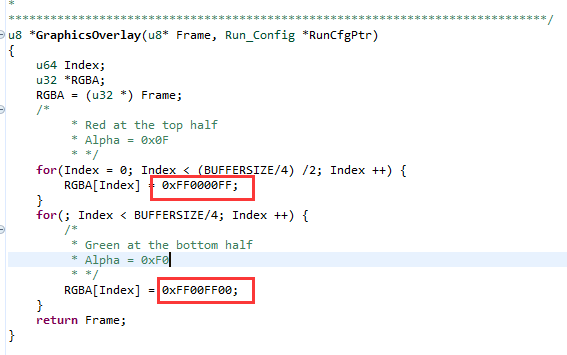

4） 例子默认是1080P，RGBA显示的，可以将RGBA的Alpha值都改成FF，使显示效果更好，保存，并编译工程。

3. 板上验证

连接板上的MINI DP接口

下载后，显示效果如下

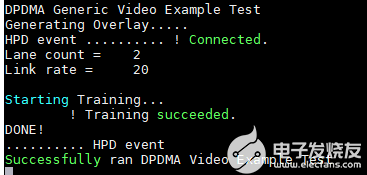

在串口工具中可以看到DP口进行了训练并成功运行。
