基于FPGA 的SHA-256 安全认证设计

Alcatraz (MAXREFDES34#) 子系统提供了一个参考设计，用于保护 Xilinx FPGA 以保护 IP 并防止附加的外设伪造。该系统在 FPGA 和 DS28E15 安全验证器之间实施 SHA-256 质询-响应。用于购买的电路板、硬件和固件设计文件为快速原型设计和开发提供了完整的系统信息。

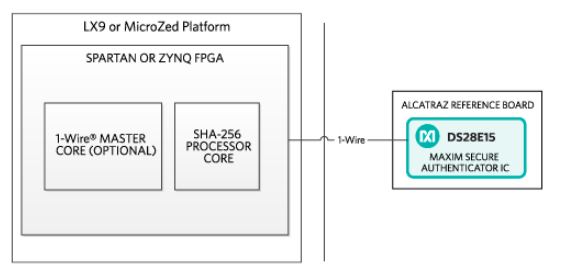

智能工厂、工业和医疗应用利用现代 FPGA 的灵活性和高性能。随着这些系统的连接程度越来越高，安全性成为保护 IP、使用软件启用系统功能和防止伪造的首要功能。Alcatraz (MAXREFDES34#) 子系统参考设计使用 DS28E15 立即在 Xilinx® FPGA 上实施 SHA-256 身份验证。DS28E15 通过单触点 1-Wire® 总线进行通信，从而减少了执行解决方案所需的引脚数量。参考代码定义了主机 FPGA 上的组合 SHA-256 处理器和 1-Wire Master。

LX9 平台
固件的详细说明该固件允许直接连接到硬件。固件采用 Verilog 编写，使用 Xilinx SDK 工具开发，基于 Eclipse™ 开源标准。固件程序序列用于计算和锁定密钥 (CLS)，向 DS28E15 写入页面数据，并对 DS28E15 进行认证.完整的源代码可加速客户开发。代码文档位于相应的固件平台文件中。

MicroZed 平台固件的详细说明
Alcatraz 固件设计还支持 MicroZed 套件并针对置于 Xilinx Zynq 片上系统 (SoC) 内的 ARM® Cortex® -A9 处理器。固件允许直接连接到硬件。固件以 C 语言编写，使用 Xilinx SDK 工具开发，基于 Eclipse™ 开源标准。固件程序序列用于计算和锁定密钥 (CLS)，将页面数据写入 DS28E15，并对 DS28E15 进行验证。完整的源代码可加速客户开发。代码文档位于相应的固件平台文件中。

快速开始

所需设备：

带有两个 USB 端口的 Windows® PC

Alcatraz (MAXREFDES34#) 板

Alcatraz 支持的平台（即 LX9 开发套件或 MicroZed 套件）
