如何通过交换位提高FPGA-PWM计数器性能

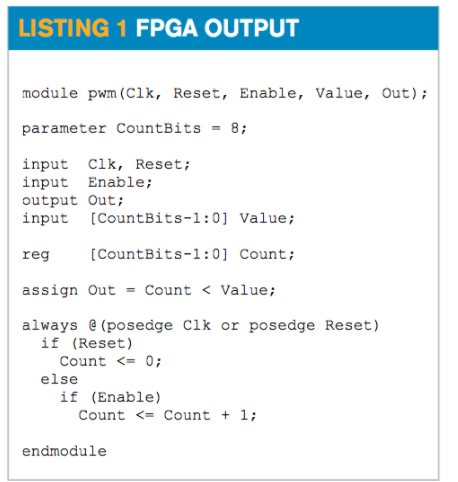

当您需要一些模拟输出并且您的系统中有FPGA时，您可能选择使用PWM模块和简单的低通滤波器，如图1所示。FPGA的输出通常是具有固定频率，可变占空比的波形，由计数器和数字比较器生成（清单1）。

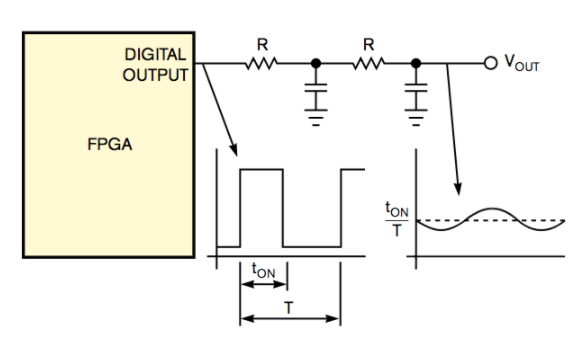

图1一个简单的低通滤波器将FPGA的PWM数字输出更改为模拟电压电平。最大纹波出现在占空比为50％的情况下。

假设Enable为高电平，则计数器在每个时钟周期递增计数，PWM输出的频率为时钟频率除以2个计数位。您可以使用启用将其连接到预分频器来降低输出频率。由于输出频率是固定的，因此滤波器易于计算，因为您知道最坏情况的纹波发生在占空比为50％的情况下。所需的最大纹波和建立时间的组合决定了滤波器的类型和RC（电阻/电容）值。

只需对清单1中的代码进行少量更改，就可以改善PWM电路的性能。在原始系统中，最大纹波电流出现在占空比为50％的情况下，最小纹波电流出现在最小占空比的情况下，改进后的版本显示出的最大纹波等于标准版本的最小值。技巧是产生尽可能高的频率，但保持平均占空比恒定。输出上脉冲的频率越高，滤波器的工作效果就越好。

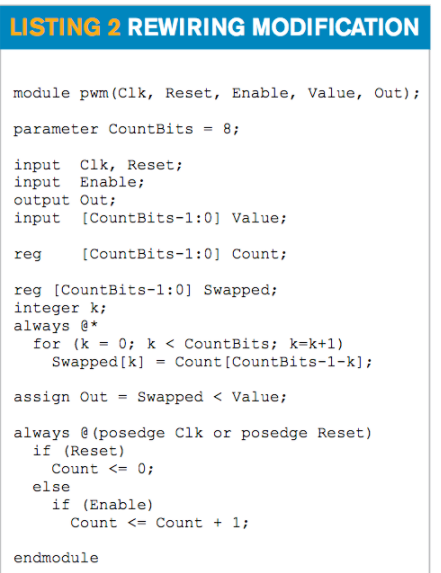

清单1的修改包括重新布线二进制比较器，所有位从左到右交换。MSB（最高有效位）成为LSB（最低有效位），LSB成为MSB，依此类推（清单2）。您只需要进行重新布线，不需要额外的寄存器或逻辑。

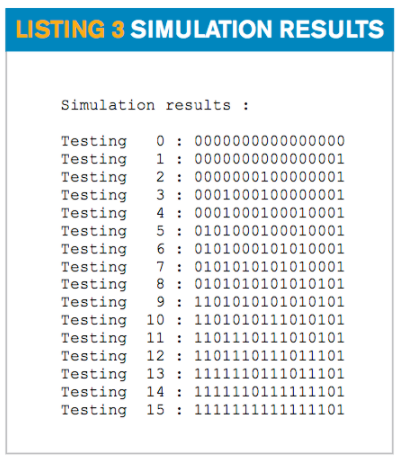

清单3显示了4位PWM发射的脉冲序列。在清单3中，您看到占空比为50％（值= 8，第二列）时，该频率是最大的，等于时钟频率除以2。在出现一些纹波的第一点（值= 1，第二列），存在与常规PWM系统完全相同的纹波-也就是说，脉冲序列是相同的。
