通过实例设计来加深Verilog描述语法理解

作者：小鱼，Xilinx学术合作

一.概述

在文章《Verilog HDL入门思路梳理》我们说过应该如何去学习Verilog HDL描述。然而第一步，我们需要知道Verilog有哪些语法，它是否可以综合，可以用这个语法来描述什么逻辑功能电路呢？

其实Xilinx已经贴心地准备好了答案，还给你准备了一堆参考实例。

二. Verilog行为级描述
资料名称“Vivado Design Suite User Guide - Synthesis - UG901 (v2018.2) June 6, 2018”。（注：大家可以在Xilinx官网，或者安装DocNav(Xilinx Documentation Navigator) 并在这里面找到这份资料。）

资料的第7章《Verilog Language Support》就是介绍在Vivado里，可综合的Verilog描述语法以及描述方式。重点就是Verilog行为级描述（Behavioral Verilog）。

在了解了Vivado支持的可综合的Verilog描述语法之后，我们就可以通过实例设计来加深理解。从哪里可以找到这些实例设计呢？在Vivado里面就有,下面告诉你们如何找到它们。

1.打开Vivado工具，先新建一个工程。然后进入下页面。

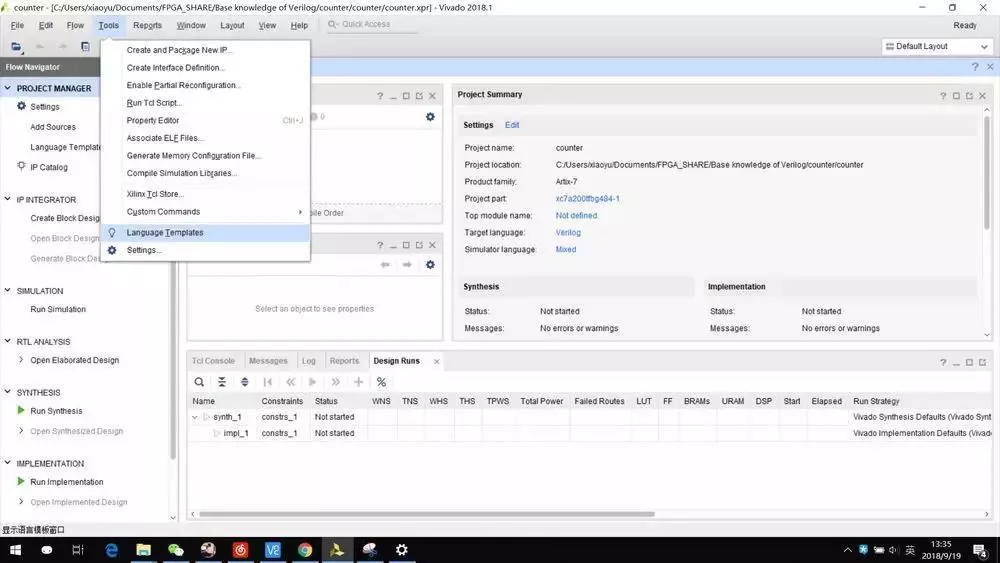

2. 在界面最上面一行菜单栏找到 “Tools”，点击 Tools-> Language Templates

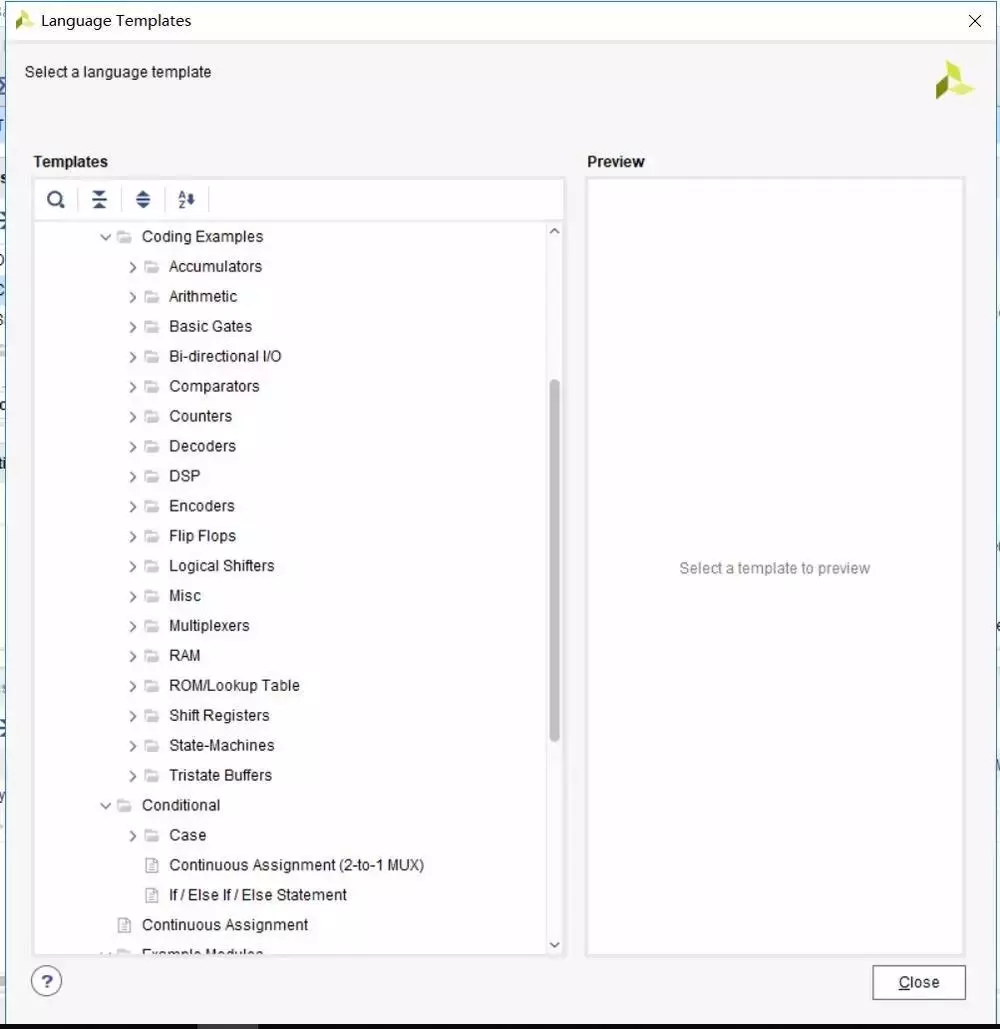

3. 将下图中的Verilog栏展开，在Synthesis Constructs栏就是我们可综合的常见Verilog描述。可以看到 Always ，Conditional里的case，条件选择赋值语句，if-else等常见的语法模型他都列出来了。在Coding Example里面有一些基础的电路模块的Verilog描述示例。

4. 展开Coding Example,可看到基础的电路，如累加器，基础算术电路，逻辑门，输入输出端口，比较器，计数器，解码器，常见的数字信号处理电路，译码器，寄存器（flip flops），逻辑移位器，Misc（有七段式数码管驱动，同步电路，防抖电路, 开漏输出端口，脉冲调制电路），多路选择器，RAM，ROM，移位寄存器，状态机，三态缓冲器等等的Verilog描述示例。

5.在Example Module里面有更多的设计示例，如一些算法电路的设计。有了一些基础之后，就可以把这里的设计示例都看看。

对于初学者可以好好利用这些资料。把上面这些示例模板和示例设计学习并仿真一遍。主要是将Verilog描述与电路对应起来，在Vivado里面可以使用Schematic，把Verilog描述的电路原理图显示出来。
