Vivado下载程序步骤和ISE差异问题

由于Vivado下载程序步骤和ISE有较大差异，特此写此文章，希望对大家有所帮助。

1，下载文件生成
在.bit文件生成后，在TCL中输入
write_cfgmem -format mcs -interface spix4 -size 16 -loadbit "up 0x0 F:/Git/XGA/Display_HDMI/Display.runs/impl_2/Display.bit" -file FPGA_TOP.mcs

spix4为模式设置。
-size 16为Flash大小，单位Byte。
即可得到FPGA_TOP.mcs和FPGA_TOP.prm两个文件，后边需要用到这两个文件。

A&Q:提示bit位宽错误
ERROR: [Writecfgmem 68-20] SPI_BUSWIDTH property is set to "1" on bitfile F:/Git/XGA/Display_HDMI/Display.runs/impl_2/Display.bit. This property has to be set to "4" to generate a configuration memory file for the SPIX4 interface. Please ensure that a valid value has been set for the property BITSTREAM.Config.SPI_buswidth and rerun this command.

set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]

输入如上命令，将BIT位宽更改为4bit。

2，程序下载

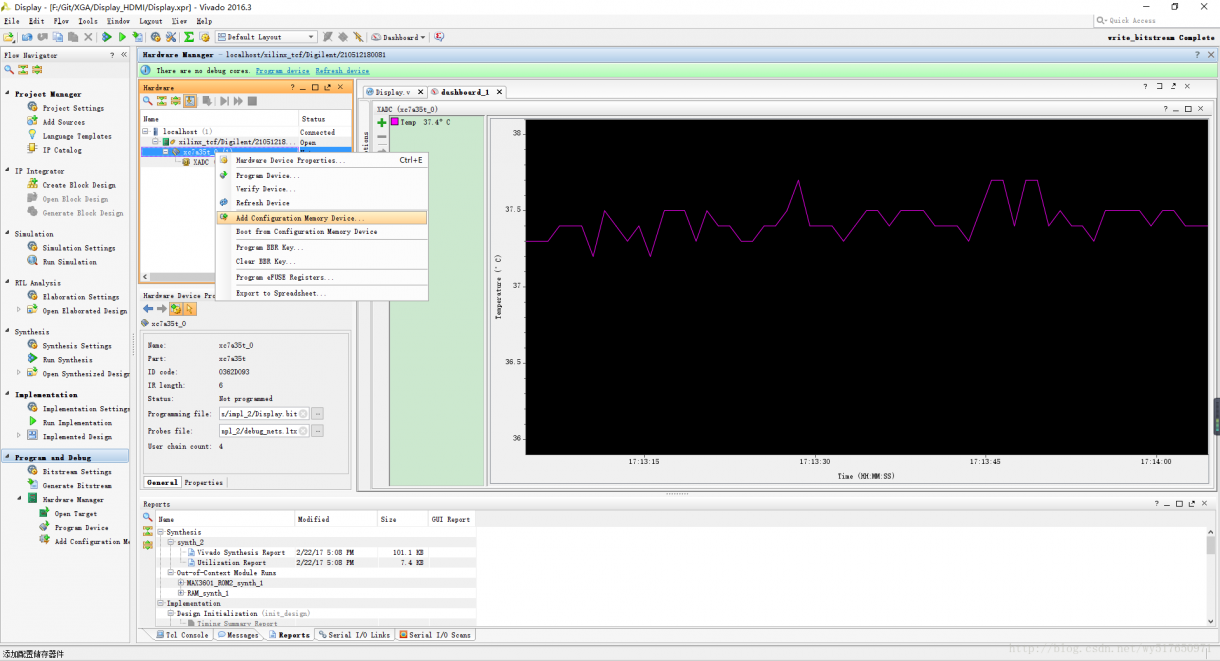

在Program and Debug模式下，右键芯片型号，如图所示。

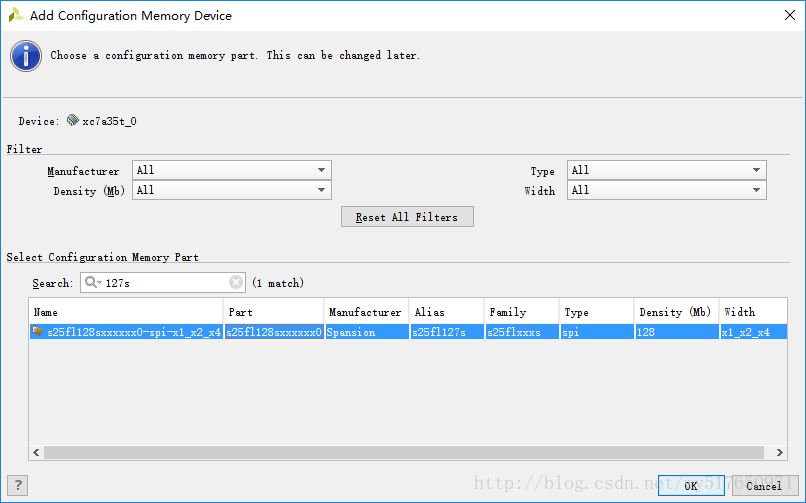

选择你所使用的的Flash，如果此选项中没有，则可去官网查询该系列FPGA时候支持此款Flash。

点击OK即可。

A&Q:下载进去，重新上电后，程序不运行。
1，检查SPI_clk是否有时钟产生。
A,有，则证明FPGA上电配置正确。
B,无
a，检查MODE配置模式，一般我们配置为SPI主模式，即MODE[2：0]=001；
b，检查MODE上下拉电阻，官方手册上推荐使用100欧，Nexys4则使用1K。这个电阻不宜过大，否则造成上电启动失败。
