今天咱们来聊一聊FPGA里面的XADC功能。XADC即Xilinx公司的FPGA里集成的一个ADC模块、温度传感器、电压传感器的集合。在7系列FPGA里，除了少数spartan系列的低端FPGA没有XADC外，其它所有的7系列FPGA里都有XADC模块。

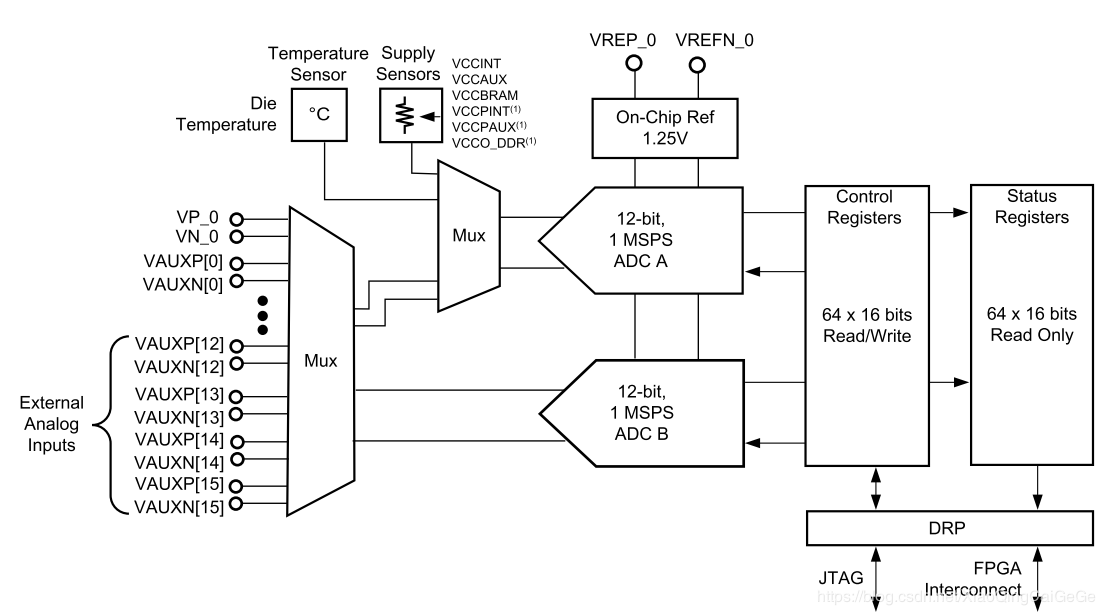

XADC包含2个通道的模拟差分输入、每个通道的采样率都为1MSPS，其功能模块如下图所示：

从上图可以看出，XADC默认监测FPGA内的温度以及所有的电压，还可以接收来自FPGA专用模拟差分管教VP_0/VN_0的模拟差分信号，还可以接收FPGA其他普通数字/模拟混合管脚VAUXP/VAUXN[15:0]的16路模拟差分输入，因此XADC可以最多处理17路外部模拟信号。

XADC的输出通过JTAG口可以直接被FPGA开发工具读取并实时监测，并且借助Xilinx CORE Generator还可以生成XADC的IP核，加载到FPGA逻辑代码里，随时供用户读取FPGA的温度、电压等信息。
