xilinx 7系列FPGA里面的Block RAM

slice与全局时钟在一起就可以实现任意的组合逻辑和时序逻辑功能，但很多时候咱们还需要将FPGA内部的数据暂时存储，用作它用。Slice作为FPGA最基本的单元，也是能够完成数据存储的功能，但显然有些大材小用，因此xilinx公司在其FPGA内部专门集成了很多存储器模块，称作Block RAM，其犹如slice海洋当中的一颗颗明珠，专门实现数据暂存功能，且每个时钟区域都布置了若干个Block RAM。

今天咱们就聊一聊7系列FPGA里面的Block RAM。

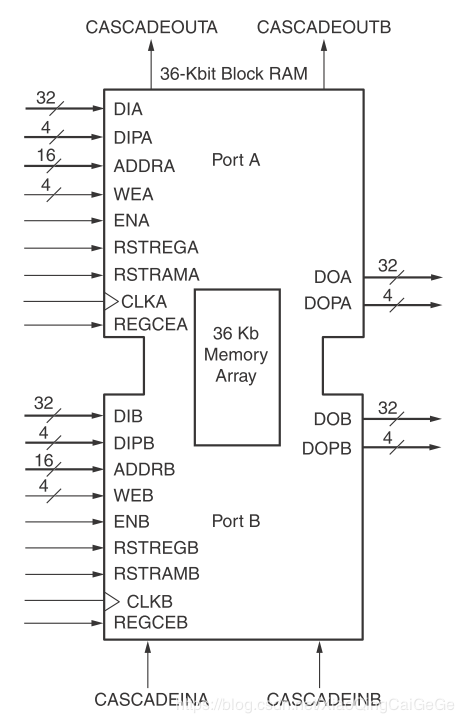

在7系列FPGA里面，每个Block RAM最多可存储36Kb的数据，2个Block RAM可级联实现64kb数据存储，而每个Block RAM又可分成2个18kb的Block RAM，仅此而已，不可再分，亦不可无限级联。

Block RAM在使用的时候都是使用Xilinx CORE Generator来无脑配置，可以配置成RAM、ROM以及运用最广泛的FIFO。RAM可以配置成各种不同的接口模式以及读出模式，FIFO则可配置成同步FIFO和异步FIFO等。所有配置信息咱们都是在FPGA的开发工具Xilinx CORE Generator里面实现。

Block RAM的各种不同配置以及如何在全局时钟下读/写数据RAM和FIFO内容太多，不太好描述，但其实用起来很easy，基本上只用得到以下a几个信号：时钟、复位、时钟使能、读数据、读地址、读使能、写数据、写地址、写使能、数据空信号、数据满信号，以后咱们单独拿出来，用具体例子操作一波！
