更换与旧电极臂对齐的电极臂

如果两根电极臂都必须更换，我们建议您首先更换与旧电极臂对齐的电极臂，然后再更换第二根电极臂。

第 1 步：切断机器人焊钳电流，释放压力并排出气动元件的气体。

第 2 步：关闭冷却水循环。

第 3 步：将带焊钳的机器人移至一个安全的维护位置。

或者分离机器人焊钳与机器人，并将机器人焊钳定位至适合进行维护工作的基架上。

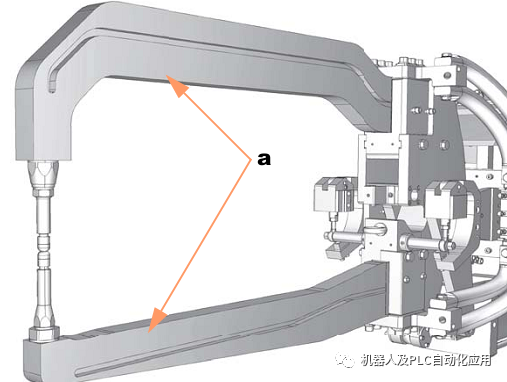

第 4 步：在带扁平电极臂的 X 型焊钳上可更换两根电极臂 (a)。

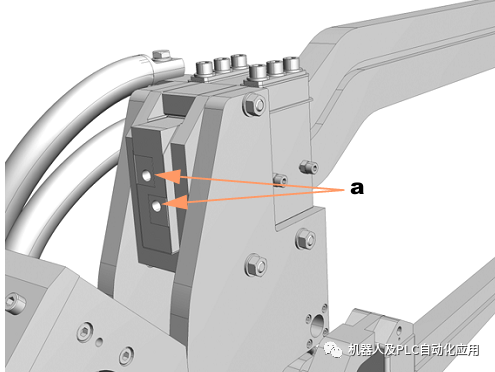

第 5 步：取下电极臂上的冷却水连接 (a)。

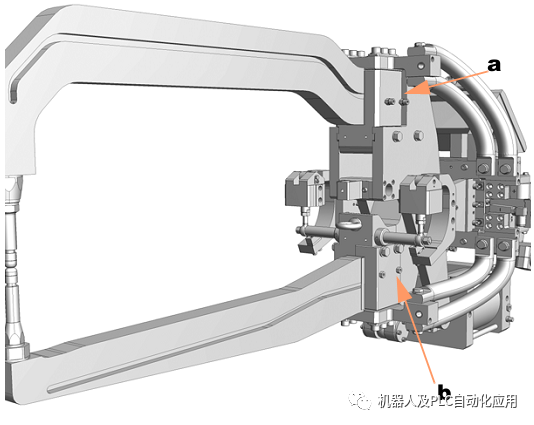

第 6 步：松开需更换电极臂的夹紧螺栓 (a) 和调节螺栓 (b)。

第 7 步：拉出电极臂并装入新电极臂。

第 8 步：然后即可纵向移动更换后的电极臂。进行侧面对齐时请使用侧面调节螺栓 （a 或 b）。

第 9 步：在夹紧电极臂前要检查所有绝缘件是否损坏。

第 10 步：拧紧更换后电极臂的夹紧螺栓 (a) 和调节螺栓 (b)。

第 11 步：重新接上冷却水软管。

第 12 步：计算 TCP 点。为此要注意焊钳随附资料中的报告和图纸。

电极臂更换完毕
