浴室自动风扇控制器电路原理图讲解

这种自动浴室风扇控制器电路设计是灯和风扇电机控制，带有延迟关闭。这种自动风扇控制通常用于厕所和浴室。当开关S1关闭时，风扇电机和灯打开。当开关S1打开（关闭）时，灯熄灭，但风扇电机将继续运行3、6或12分钟（由S2设置）。这种延迟关闭风扇可确保将不需要的气味真正扇出马桶。

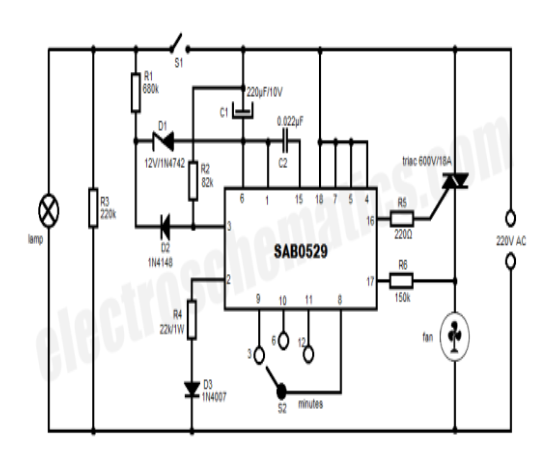

浴室自动风扇控制器电路原理图

浴室排气扇电路的核心是SAB0529IC。它是西门子推向市场的可编程延长时间计时器。该IC可编程为1秒至31.5小时。IC通过使用电源线频率作为其时基来实现这种延长的时间容量。

浴室风扇灯控制电路通常用于控制感性负载，例如风扇电机的情况。因此，电流同步是必要的。这是通过电阻R6完成的。此外，在引脚2和15之间连接电容器C1。该电容器在输出引脚16处设置脉冲长度。如果决定使用不同的三端双向可控硅，则需要更改R5的值。

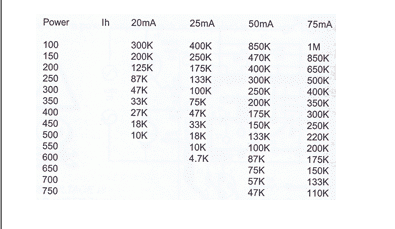

该电阻设置触发电流电平，在本例中为5mA。syc电阻R6也必须更换。如果已知三端双向可控硅功率和保持电流（Ih），则可以从下表中得到R6的值：
