电子工程师必须知道的常用电气元件图形符号大

电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。

图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

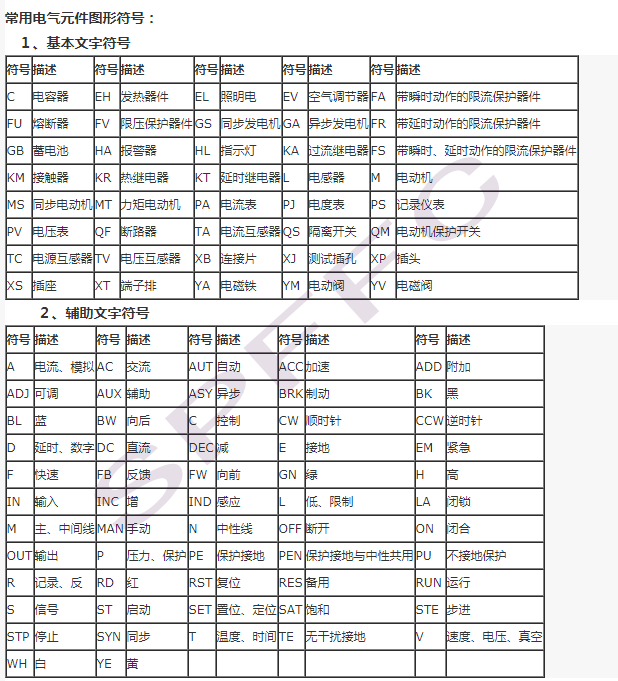

图形符号大全：
