找方案 | 基于NOVATEK NT98332 的AI智能监控录影DVR方

在现今的安防监控产业中，监控录影应用相当普遍，而一般情况下，DVR的设置具有相当程度的灵活特性，例如监控视讯的同步录制与重播功能，以及丰富的远端控制功能，或是甚至于在新一代的DVR里，则是采行更友善的使用者互动界面来提供相关控制与设定功能需求。而目前关于智能DVR的应用，也都朝向整合智能监控画面动态感应等加值应用功能。

Novatek NT98332 是专为 Multi-Channel H.265 HD DVR System 设计的专业SoC 芯片。它内置 ARM Cortex CA53 Dual Cores CPU、H.264 / H.265 编解码器、MJPEG 编解码器、2D 图形加速引擎、多通道高清视频采集、4K UHD 显示控制器、乙太网 RGMII 控制器、内置 10/100Mbps EPHY、USB2.0 端口、SATA3.0 端口和 AMBA Bus Framework，为用户提供 high-performance HD DVR / NVR。

NT98332 还提供视频预处理和后处理，支持多格式视频输入，适用于HD DVR的高视频质量应用。

1.硬件设计

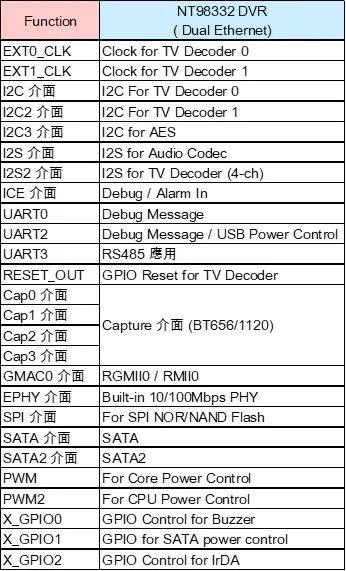

界面配置使用列表

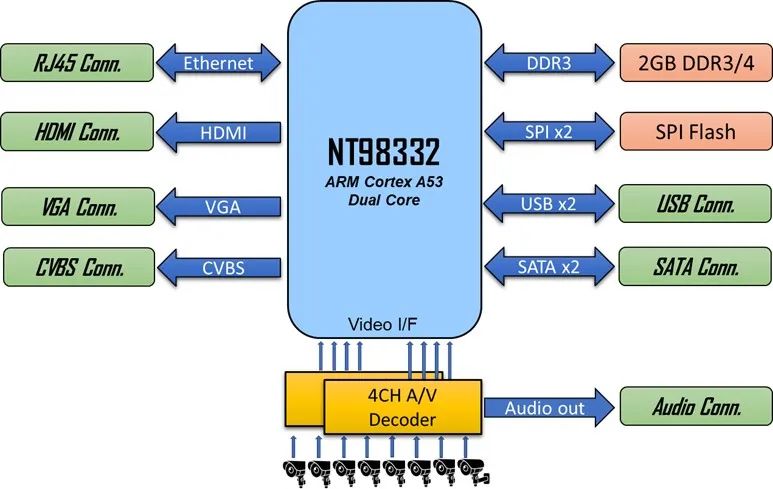

系统方块图

2.软体应用

Linux 版本

Linux 4.19

软体架构

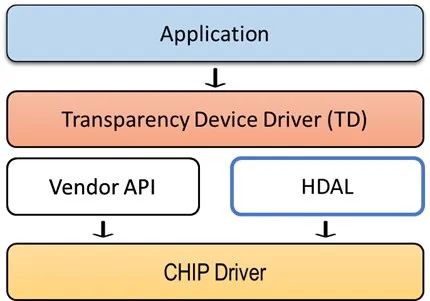

HDAL为硬体装置抽象层(Hardware Device Abstraction Layer)是位于透明硬件驱动层和芯片驱动层之间的一个层，在透明设备层通过函数抽象化，对典型的流媒体模块作了标准化的API，简化了功能实现。

视频预览和录影流程用例

3.应用主板使用步骤

连接应用主板和周边相关装置 (ex. 12V电源、HDMI萤幕、摄像镜头)

当开机进入到Linux系统后，执行输入下列命令

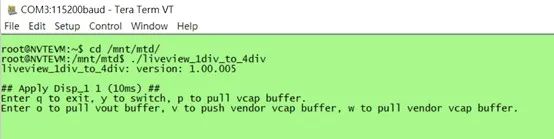

./mnt/mtd/liveview_1div_to_4div

如下图画面所示

开启影像从HDMI port输出，可做全画面或1/4格画面的视窗转换

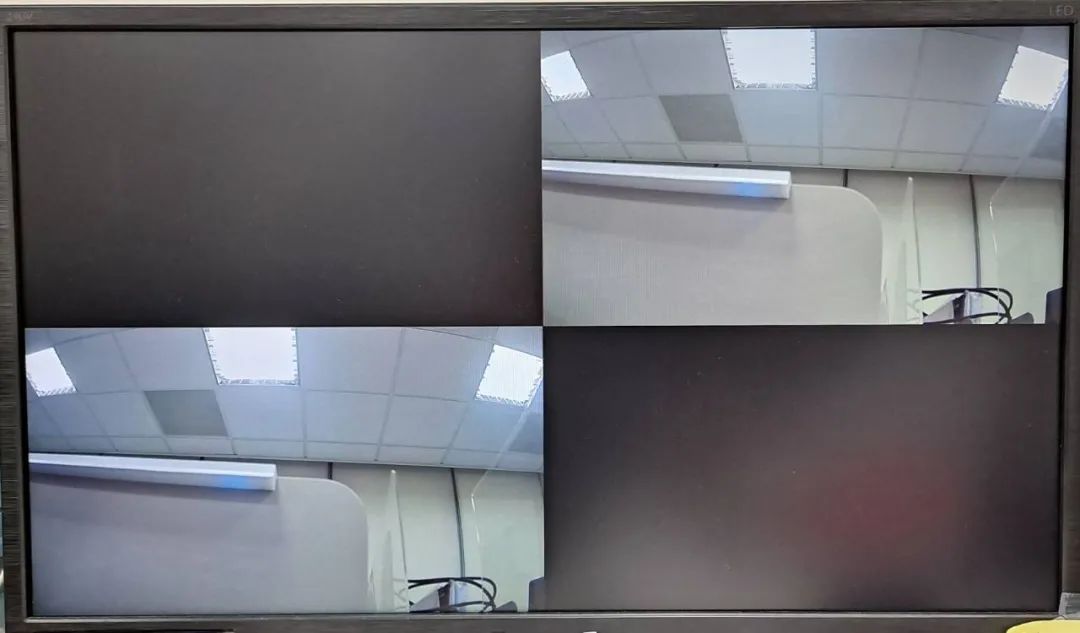

如下图画面为1/4格画面分割显示

4.可提供的文件列表

应用主板电路图

应用主板零件列表

应用主板布线图(Layout file)

应用主板零件位置图

应用主板布线规范

NT98332 设计的应用规范

NT98332 datasheet

►场景应用图

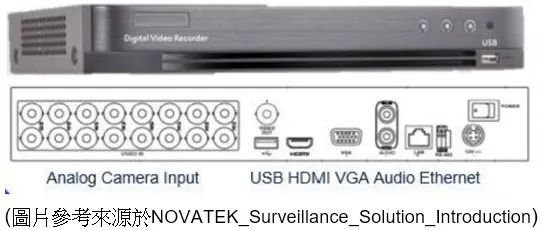

►产品实体图

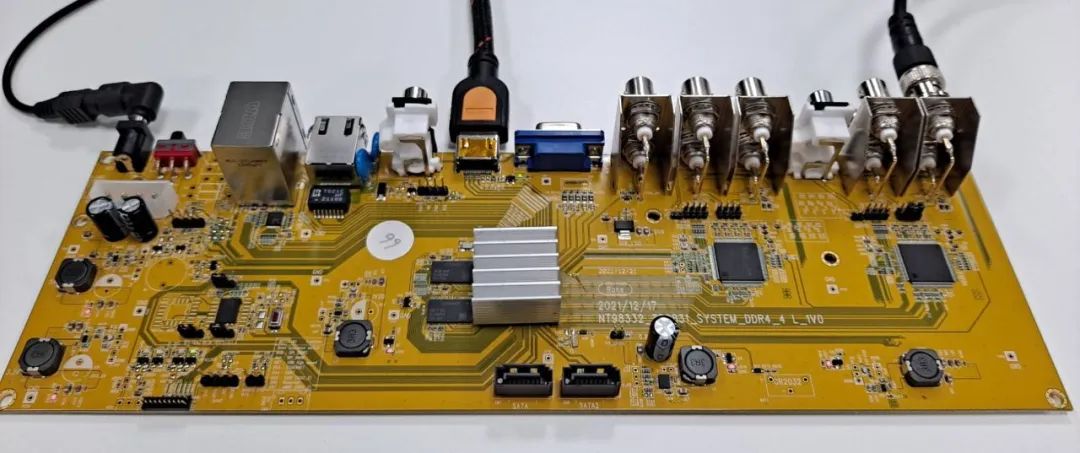

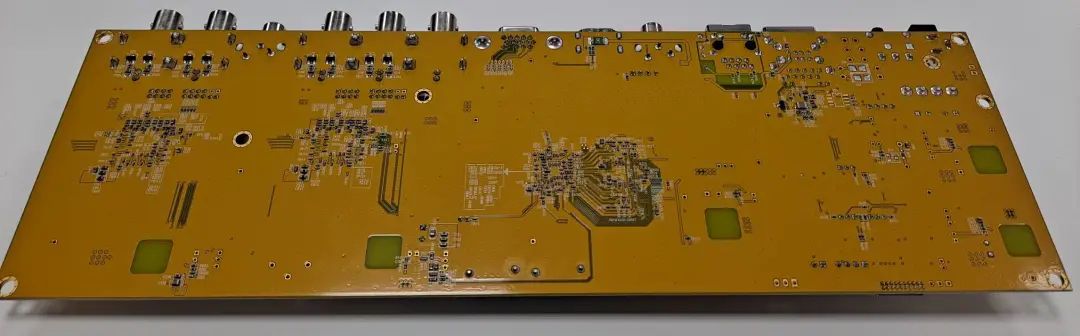

►展示板照片

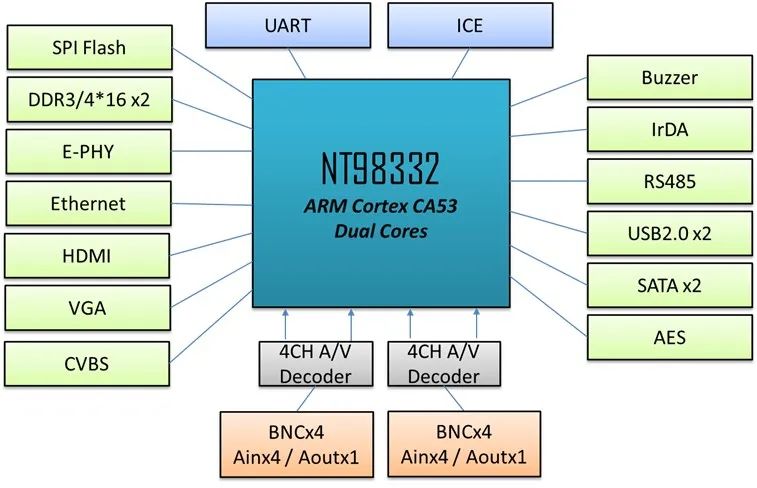

►方案方块图

►核心技术优势

(1) 具有高影像品质及高效能

(2) 绝佳的H.265编码以及解码能力

(3) 可应用于多通道高清影像监控机

(4) 整合HDMI、VGA、CVBS 影像输出界面

(5) I2S音讯界面、RGMII网路传输界面

(6) USB2.0、SATA3.0储存界面

(7) Built-in RTC，reduce BOM cost

►方案规格

(1) 芯片核心ARM Cortex A53 Dual Cores

(2) 记忆体2GB 32-bit bus width DDR3/DDR4

(3) H.264/H.265 Encoder/Decoder

(4) AI运算力0.75T

(5) 电源输入使用12V/2A

(6) 系统Linux OS

(7) 4CH 4M/5M DVR/HVR

(8) 8CH 1080P DVR/HVR

(9) 16CH 720P DVR/HVR
