远翔FP8207：16V3A多电池电池开关模式充电IC

FP8207 是一款开关模式的电池充电控制器，输入电压应用范围为 4.9V~16V，可对单节或是多节锂离子电池(最多三节)进行定电流或是恒压充电，其最大充电电流为 3A，可用外部电阻进行设 定，在充电方面细分成 3 种模式，包含了涓流模式、定电流模式与定电压模式，另有第三个控制回路可对来自电源转接器的输入电流进行限制，这可保证让系统持续工作的同时还能让电池以最高速率进行充电，但却不会超出电源供应器的能力。FP8207 集成了多项保护机制，包含了内置输入欠压保护、芯片过温保护、电池短路保护、电池温度监控。

特色

➢ 宽输入工作电压范围 4.9V~16V

➢ 可调式截止电压范围 4.1V~12.6V

➢ 可调式充电电流最高可达 3A

➢ 精准参考电压：±1%

➢ 精准充电电流：±5%

➢ 固定工作频率 500kHz

➢ 充电指示灯显示

➢ 多种保护功能：输入欠压保护、芯片过温保护、电池短路保护、电池温度监控

➢ 封装 TSSOP-14L 带散热片

应用案例

1、手持式装置：1-3串锂电池3A充电

2、太阳能供电型应用：1-3串锂电池3A充电

3、锂电池充电应用：1-3串锂电池3A充电

4、远程监控站：1-3串锂电池3A充电

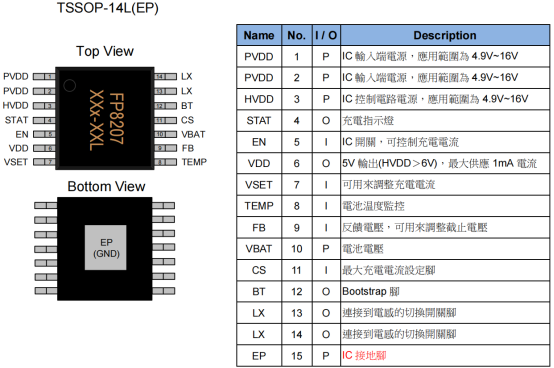

封装脚位

应用电路图
