一款简单的MOSFET功率音频放大器电路

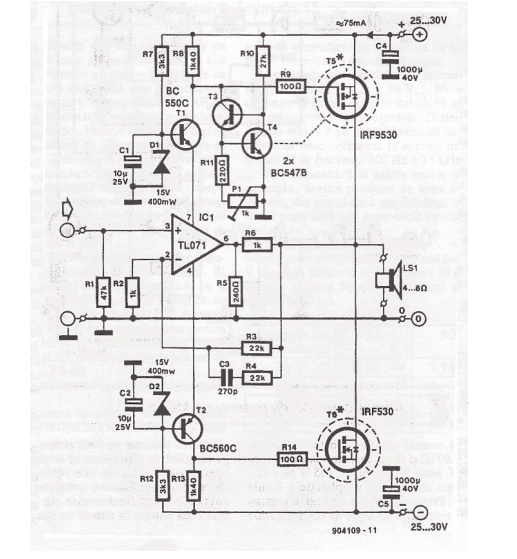

这款简单的MOSFET功率音频放大器电路具有TL071C和2个MOSFET（IRF9530和IRF530），可在45Ω扬声器上提供高达8W的功率，在70Ω扬声器上提供高达4W的功率。该原理图基于Siliconix应用以及串联插入运算放大器驱动器电压供应商的2个电阻的电压变化。MosFET晶体管必须安装在至少1K/W的散热器上。

70W MOSFET放大电路原理图

TL071数据表

该放大器的效率为70%，在0Ω和2W的20Hz下，截止频率下的失真最多为8.10%。使用±30V的电源场效应管音频放大器可在45Ω上提供8W的功率，在70Ω上提供4W的功率。请记住，此音频放大器在短路时没有保护，因此每次打开时都要检查扬声器是否已连接。
