基于STK4241V的音频放大器电路图

这款家用立体声音频放大器配备STK4241V，是一款厚膜混合IC，AF功率放大器（分体式电源）（最小120W+120W，THD=0.08%）。STK4241V具有以下一些功能：

内置静音电路，隔离所有类型的冲击噪声

电流镜电路，总谐波失真低至0.08%

对于这款2x120W家用立体声功率音频放大器，我们使用单芯片STK4241V为每个通道获得高达120W的功率。

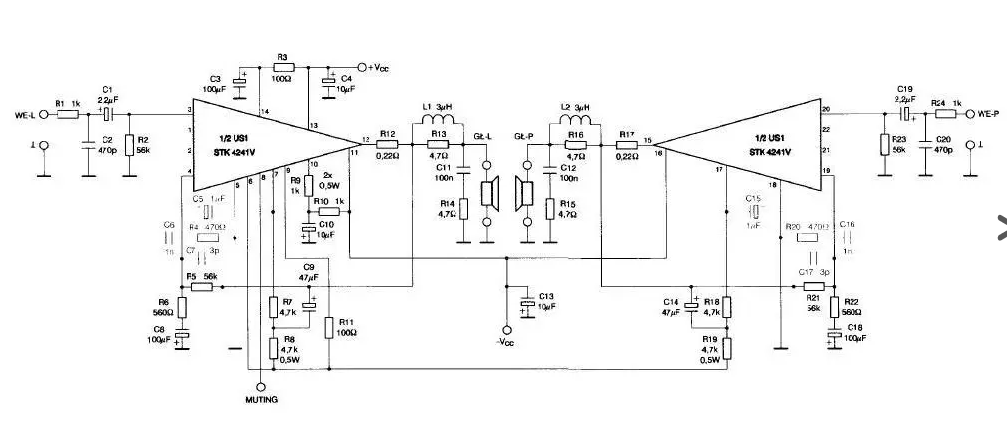

STK4241V音频放大器电路图

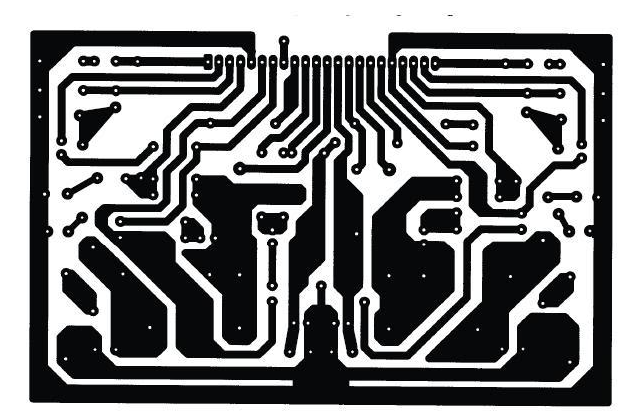

放大器家用立体声组件

R6，R22–560欧姆/0.125WR1，R24–1K/0.125WR9，R10–1K/0.5WR7，R18–4.7K/0.25WR8，R19–4.7K/0.5KR2，R5，R21，R23–56K/0.125W

C7，C17–3pF陶瓷C2，C20–470pF陶瓷

50VC6，C16–1nF100VC11，C12–100nF100VC1，C19–2.2uF50VC5，C15–1uF63V

C4，C10，C13–10uF63V

C9，

C14–47uF63VC8，C18–100uF16V
