带低音高音控制5瓦立体声放大器电路

以下文章介绍了一个完整的、独立的、小巧紧凑的Hi-Fi立体声放大器电路，具有低音、高音和音量控制。

这款小型紧凑型立体声放大器可用于放大来自手机、计算机 USB、iPod 或任何能够产生低至 50 毫伏信号的信号源的音乐。

由于高低音和高音控制设施，一对小型低音炮可用于从任何普通音乐输入中获得增强的Hi-Fi音乐响应。

低音高音电路

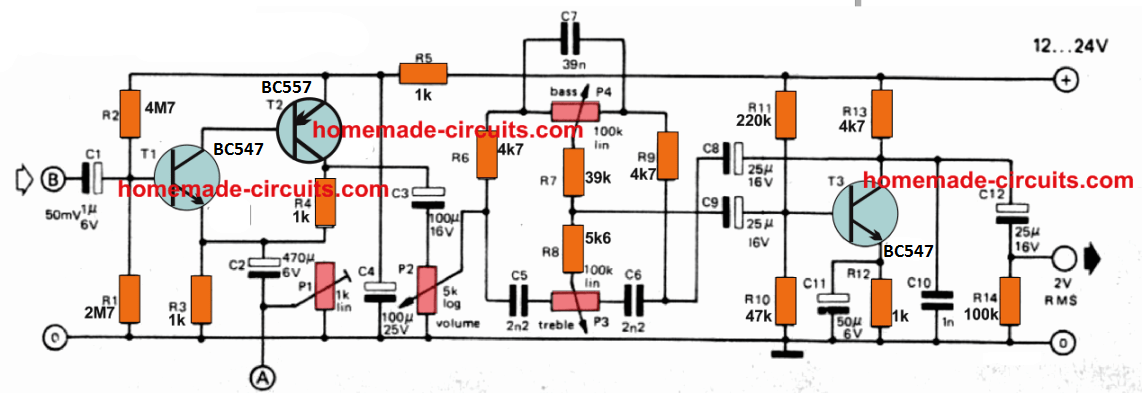

我们将从高增益、高保真低音高音控制器电路开始，该电路构成了这种紧凑型桌面放大器设计的第一级。

晶体管 T1 和 T2 设计为具有高输入阻抗电压放大器和低输出阻抗的功能。

当预设 P1 的中央滑块臂调整到其完整的 1 k 限制时，输入灵敏度和小型 5 瓦放大器在 150 伏版本上达到 12 mV 左右，并且当使用 4

欧姆扬声器作为负载时。如果电源电压增加到200 V且扬声器的值为17 Ω，则可能会变为8 mV。

如果需要更高的输入灵敏度，可以使用低于 1 K 的预设 P1

值。如果您有兴趣包括输入灵敏度的选择范围，在这种情况下，您可以在输入端放置一个带有不同电阻的选择开关，以选择所需的输入灵敏度范围。

电阻值的计算公式如下所示：

Rx = 500 x Vin / 300 - Vin

其中，Vin表示电压的输入RMS值，单位为mV。该公式可有效用于5 mV至250 mV的所有输入电压。

晶体管T3配置为Baxandall音调控制电路。T1集电极和接地线之间包括3 nF电容，以提高稳定性并限制振荡。

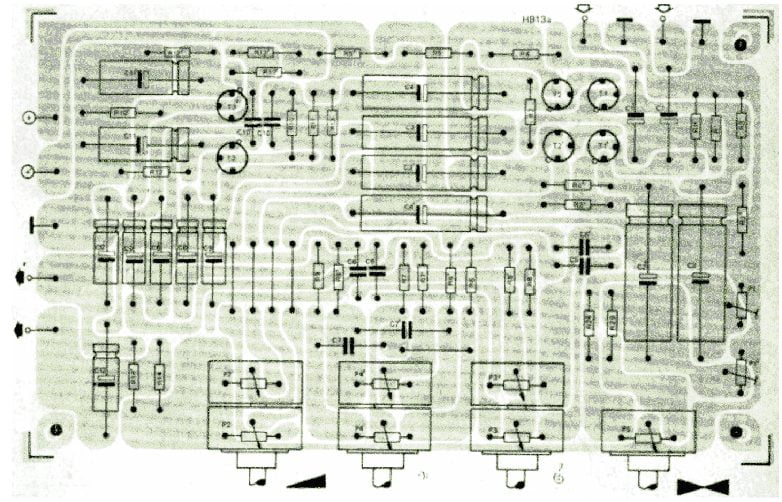

低音高音控制板的PCB设计

紧凑型 5 W 立体声放大器

上面解释的有源高增益音调控制可以与个人小型紧凑型放大器集成，如下所述。这是一个很小的 5 瓦版本。

低音高音模块的输出必须与以下放大器电路的输入集成。

工作原理

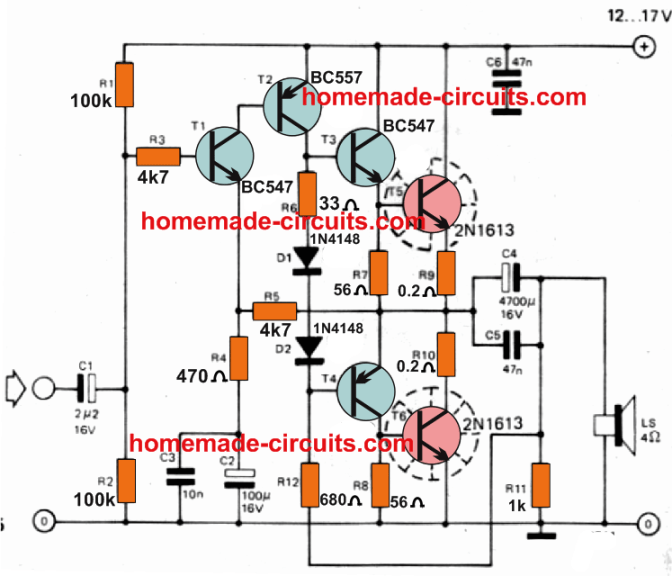

晶体管 TI 和 T2

配置为像直接耦合电压放大器一样工作。电阻R6和二极管DI/D2决定准互补驱动器级T3/T4以及输出级T5/T6的空闲电流水平或静态电流消耗。

电阻R7和R8值的选择方式是输出晶体管几乎不偏置导通或直接切断。这反过来又取决于所用晶体管的增益。

包括 C3、C5、C6 和 R3，以确保设计的适当稳定性。当负载使用5 V电源输入和400 Ω扬声器时，该12 W放大器的输入灵敏度约为4

mV，当电源为600 V且扬声器电阻为17 Ω时，输入灵敏度为8 mV。

可以通过降低R4来提高放大器的增益，但这可能不是一个好主意，因为这可能导致不稳定和更高的失真水平。

在机箱内安装功放板时，必须保持以下设计布局的注意。

扬声器的负极线应直接与电源的主接地连接，而不是与功放PCB连接。此电缆必须远离电路板。

图中所示的每根电源线必须分别通过指定位置连接到电路板。

电路板的输出部分和接线必须隔离良好，并远离电路板的输入接线和级。

为避免接地回路，每根电源线必须单独连接，并从电路板单独连接到电源。

零件清单

电阻：

R1， R2 =100 k

R3， R5= 4k7

R4 = 470 欧姆

R6 = 33 欧姆

R7， R8 =5611

R9， R10 = 0.2 欧姆

R11 =1 k

R12 = 见表

电容器：

C1 = 2，2 μ， 16 V

C2 - 10011。16 V

C3= 10n

C4= 见表

C5，C6 = 47 n

半导体：

T1，T3 - 任何 NPN 小信号通用

T2，T4 = 任何 PNP 小信号通用

TS，T6= 2N1613

D1，D2 = 1N4148

散热器用于 TO -5

R12、C4 选型表

立体印刷电路板设计

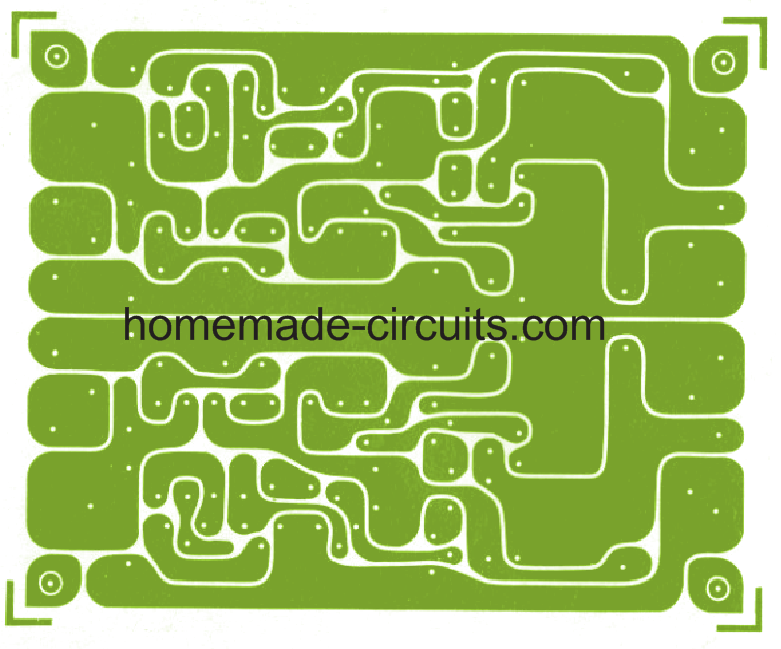

上述立体声紧凑型PCB的元件轨道布局

电源电路

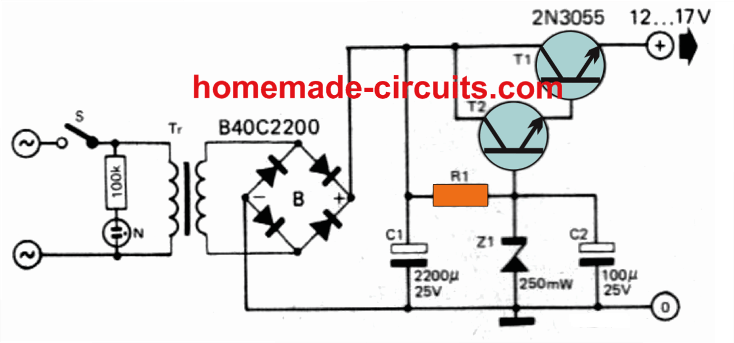

下图显示了紧凑型立体声放大器电路的稳压电源电路。

晶体管 TI 和 12 以达林顿对的形式接线，因此它像复合高增益、高功率发射极跟随器晶体管一样工作。

该发射极跟随器的基准电压通过Z1固定，Z13可以选择18 V或12 V齐纳二极管，分别获得17 V或《》 V电源。

由于较低的输入输出差分T2应该消耗很少的功率作为热量，因此散热器可能不是必需的。

电源的PCB设计和组件布局

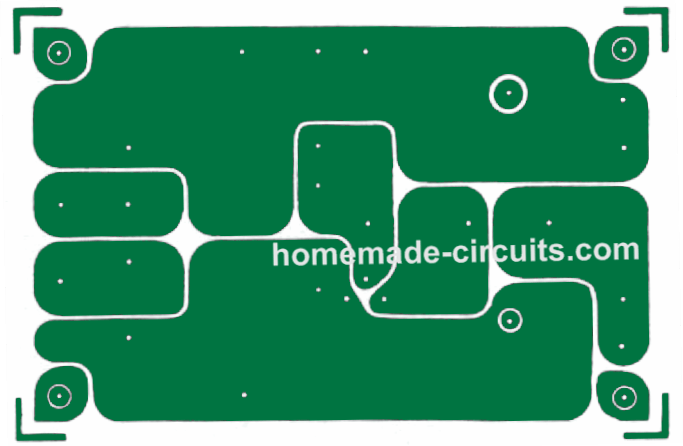

电源的完整PCB布局如下：

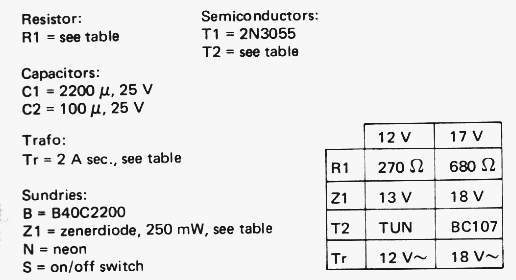

零件清单
